Meldungen zur Schraffur

Meldungen erscheinen in der Statuszeile unten, als Hinweisfenster über der Zeichnung (verschwindet nach einigen Sekunden von selbst) oder als Sprechblase am Mauszeiger. Die Texte sind hier so wiedergegeben, wie das Programm sie zeigt; Platzhalter wie Muster oder n stehen für den jeweiligen Wert.

Fläche wird nicht gefunden

Keine geschlossene Fläche gefunden · Keine geschlossene Fläche gefunden. Bitte in eine vollständig umschlossene Fläche klicken.

Hinweisfenster: Keine geschlossene Fläche gefunden. Bitte in eine vollständig umschlossene Fläche klicken.

Ursache: Um den angeklickten Punkt liegt kein geschlossener Umlauf aus Kanten. Meist ist der Rand an einer Ecke offen — zwei Endpunkte liegen weiter auseinander als die Toleranz —, oder eine Randkante liegt auf einem ausgeblendeten Layer, ist gestrichelt bei eingeschaltetem Linientypfilter, oder der Klick lag ausserhalb jeder Fläche.

Abhilfe: Auf die Ecken zoomen und die Endpunkte mit dem Fangmodus Endpunkt prüfen; die Toleranz etwas erhöhen; Layer einblenden; Nur durchgezogene Linien als Begrenzung ausschalten; oder die Fläche manuell begrenzen.

Keine geschlossene Fläche im sichtbaren Bereich — ganze Fläche ins Bild holen oder Option ausschalten · Keine geschlossene Fläche im sichtbaren Bereich gefunden. Die gesamte zu füllende Fläche muss im Bild sein — bitte herauszoomen oder im Schraffur-Dialog die Option „Nur sichtbarer Bereich" ausschalten.

Statuszeile: Keine geschlossene Fläche im sichtbaren Bereich — ganze Fläche ins Bild holen oder Option ausschalten. Hinweisfenster: Die gesamte zu füllende Fläche muss im Bild sein — bitte herauszoomen oder im Schraffur-Dialog die Option „Nur sichtbarer Bereich" ausschalten.

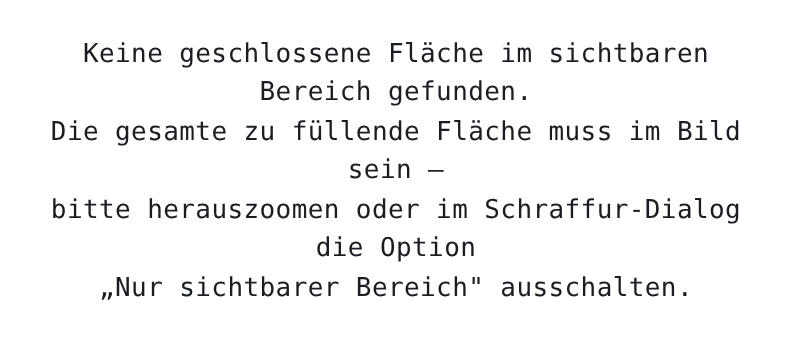

Das Hinweisfenster bei eingeschaltetem «Nur sichtbarer Bereich (schneller)»
Das Hinweisfenster bei eingeschaltetem Nur sichtbarer Bereich (schneller)

Ursache: Nur sichtbarer Bereich (schneller) ist eingeschaltet, und ein Teil des Randes liegt ausserhalb des Bildausschnitts.

Abhilfe: Herauszoomen, bis die ganze Fläche sichtbar ist, oder die Option ausschalten.

Keine geschlossene Fläche im Ansichtsfenster gefunden / Keine geschlossene Fläche gefunden. Bitte in eine vollständig umschlossene Fläche der Modellgeometrie klicken.

Hinweisfenster: Bitte in eine vollständig umschlossene Fläche der Modellgeometrie klicken.

Ursache: Der Klick lag im Papierbereich in einem Ansichtsfenster, aber weder auf dem Blatt noch im Modell liegt um den Punkt eine geschlossene Fläche. Bei einer manuellen Kontur aus dem Modell: das Fenster existiert nicht mehr.

Abhilfe: In eine geschlossene Fläche der Modellgeometrie klicken; im Zweifel im Modellbereich prüfen, ob die Fläche dort schraffierbar ist.

Hier liegt keine geschlossene Fläche — nichts angelegt

Ursache: Beim Ablegen des Saatpunkts mit gedrückter Ctrl-Taste liegt am Ablageort keine geschlossene Fläche.

Abhilfe: In eine geschlossene Fläche ablegen.

Am neuen Saatpunkt liegt keine geschlossene Fläche — Punkt zurückgesetzt

Ursache: Der Saatpunkt wurde an eine Stelle ohne geschlossene Fläche gezogen. Die Schraffur bleibt unverändert, der Punkt springt zurück.

Ausserhalb des Ansichtsfensters — Punkt zurückgesetzt

Ursache: Der Saatpunkt einer Durch-Schraffur wurde aus dem Ansichtsfenster hinausgezogen. Der Saatpunkt einer Durch-Schraffur muss im Fenster bleiben.

Das Fenster dieser Durch-Schraffur gibt es nicht mehr

Ursache: Das Ansichtsfenster, durch das die Schraffur angelegt wurde, ist gelöscht. Die Schraffur kann nicht mehr nachgeführt oder versetzt werden.

Abhilfe: Schraffur löschen und in einem bestehenden Fenster neu anlegen.

Fläche gefunden

Schraffur: Rand wird gesucht … / Schraffur: Linien werden berechnet …

Anzeige während der Arbeit; bei grossen Zeichnungen kann die Randsuche einige Sekunden dauern. Keine Aktion nötig.

Schraffur erstellt: Muster (n Inseln) / Schraffur erstellt: Muster

Die Schraffur ist angelegt; die Klammer nennt die ausgesparten Inseln. Fehlt die Klammer, wurden keine Inseln gefunden — bei eingeschaltetem Inseln aussparen ein Hinweis, dass eine erwartete Insel nicht erkannt wurde (siehe Inseln).

Schraffur im Ansichtsfenster erstellt: Muster

Eine Durch-Schraffur wurde angelegt.

Schraffur zu dicht — als Fläche gezeigt, Abstand vergrössern

Rot (seit v3.0.97): die Schraffur ergäbe mehr als 200'000 Linien. Sie wird am Bildschirm, im Druck und im DXF als Fläche in ihrer Farbe gezeigt; der eingestellte Abstand bleibt (Panel, Datei). Die Meldung kommt einmal je Schraffur und Einstellung — Ctrl+Z/Ctrl+Y zwischen schon gemeldeten Einstellungen, Kopien und dieselbe Schraffur nach Block erstellen oder Explodieren melden nicht erneut. Eine Schraffur ohne Rand (leer oder ohne Fläche) zeigt nichts. Abhilfe: den Abstand im Panel Eigenschaften vergrössern.

Schraffur: Fehler bei der Randsuche / Schraffur: Fehler bei der Berechnung

Ursache: Ein interner Fehler in der Randsuche oder der Musterberechnung, etwa bei ungewöhnlicher Geometrie.

Abhilfe: Vorgang wiederholen, gegebenenfalls die Fläche manuell begrenzen. Bleibt die Meldung, bitte die Zeichnung an den Support senden.

Manuelle Flächendefinition

Manuelle Fläche: Konturelemente anklicken (auch kreuzende) — sobald sich eine Fläche schliesst, wird sie eingefärbt; weitere Schleifen innen werden zu Inseln. Enter/„Schraffieren" erstellt, ESC bricht ab

Voller Text: … sobald sich eine Fläche schliesst, wird sie eingefärbt; weitere Schleifen innen werden zu Inseln. Enter/„Schraffieren" erstellt, ESC bricht ab. Erscheint beim Umschalten auf Manuell und erklärt den Ablauf.

Manuelle Fläche: n Element(e) gewählt — Kontur noch nicht geschlossen

Die gewählten Elemente bilden noch keinen geschlossenen Umlauf. Weitere Konturelemente anklicken.

Fläche geschlossen — Enter/„Schraffieren" erstellt, weitere Elemente für Inseln wählbar

Der Umlauf ist geschlossen und wird eingefärbt; der Zusatz · n Inseln ausgespart nennt erkannte Inseln. Mit Enter anlegen oder weitere Elemente für Inseln wählen.

Manuelle Fläche: kein Element getroffen (n gewählt)

Ursache: Der Klick lag neben jedem Konturelement (Fangbereich 8 Bildpunkte).

Abhilfe: Näher an das Element klicken oder hineinzoomen.

Manuelle Fläche: noch keine Elemente gewählt

Enter oder Schraffieren wurde gedrückt, ohne dass ein Element gewählt war.

Manuelle Fläche: noch keine geschlossene Kontur — weitere (auch kreuzende) Elemente wählen

Enter wurde gedrückt, aber die gewählten Elemente schliessen sich nicht. Fehlende Elemente hinzuwählen — auch Elemente, die die Kontur nur kreuzen, sind erlaubt.

Manuelle Schraffur erstellt: Muster — Modus bleibt MANUELL: nächste Fläche wählbar (Radio "Automatisch" beendet)

Die Schraffur ist angelegt; der manuelle Modus bleibt aktiv.

Manuelle Flächendefinition abgebrochen

Esc, Abbrechen (ESC), das Umschalten auf Automatisch oder ein Werkzeugwechsel hat die Auswahl verworfen.

Saatpunkt

Saatpunkt der Schraffur (Sprechblase)

Beim Überfahren des schwarzen Quadrats: Das schwarze Quadrat markiert den Startpunkt der Flächensuche. Ziehen Sie es in eine andere Kammer, wird die Schraffurfläche dort neu gesucht.

Saatpunkt verschieben — beim Loslassen wird der Rand neu gesucht

Statuszeile beim Anfassen des Quadrats. Während des Ziehens zeigt die Sprechblase Loslassen: Saatpunkt hierhin versetzen und Mit gedrückter Ctrl-Taste: hier eine neue Schraffur mit denselben Einstellungen anlegen.

Saatpunkt versetzt — Schraffur neu gesucht

Der Saatpunkt wurde abgelegt, die Fläche dort neu gesucht und die Schraffur entsprechend geändert.

Schraffur kopiert — gleiche Einstellungen am neuen Ort / Durch-Schraffur kopiert — gleiche Einstellungen am neuen Ort

Mit Ctrl abgelegt: Die bisherige Schraffur bleibt, am Ablageort ist eine neue mit denselben Einstellungen entstanden.

Einstellungen und Auswahl

Schraffur-Muster: Muster — Einstellungen wirken sofort

Im Dialog wurde ein anderes Muster gewählt; es gilt ab jetzt für neue Schraffuren.

Schraffur-Einstellungen gespeichert / Punktmarken-Radius: r mm (ganze Zeichnung)

OK im Dialog wurde gedrückt.

Schraffur selektiert — Umrandung hervorgehoben; Z-Ebene mit PageUp/PageDown verschieben

Eine Schraffur wurde in der Elementliste angeklickt.

Schraffur angewählt — Werte im Panel «Eigenschaften»

Seit v3.0.65: ein Doppelklick auf eine bestehende Schraffur wählt sie an, klappt den Abschnitt Eigenschaften im Panel auf und holt ihn in den Blick. Dort stehen Muster, Winkel, Abstand, Farbe, Deckkraft, Linienstärke, Linientyp, Nullpunkt, Punktmarken und Layer.

1 Schraffur ausgewählt · n Schraffuren ausgewählt

Kopfzeile des Panels Eigenschaften.

Schraffur liegt auf gesperrtem Layer «Name» — zum Bearbeiten Layer entsperren · Schraffur gehört zu einer gesperrten Gruppe — zum Bearbeiten Gruppe entsperren

Seit v3.0.68: ein Klick in die Fläche bzw. ein Gummiband traf nur gesperrte Schraffuren. An der Klickstelle erscheint der Hinweis mit Schloss; ein Klick auf das Schloss entsperrt. Löcher zählen nicht als Fläche.

Durch-Schraffur gewählt — nicht das Fenster. Der Rahmen wählt das Fenster

Im Papierbereich wurde in eine Durch-Schraffur geklickt, die das Ansichtsfenster füllt. Das Fenster selbst wählen Sie über seinen Rahmen.

Schraffur-Attribute übernommen (Muster »Muster«, Layer, Deckkraft)

Mit Abgreifen [J] wurden Muster, Layer und Deckkraft einer Schraffur als Vorgabe für neue Schraffuren übernommen.

Übrige Meldungen mit Schraffur-Bezug

MeldungBedeutung
Ausschneiden: bitte zuerst Elemente auswählen (Masse und Schraffuren reisen mit ihren Elementen mit)Ctrl + X mit einer Auswahl, die nur Schraffuren oder Masse enthält. Schraffuren werden zusammen mit ihren Elementen ausgeschnitten, nicht allein.
Aus Blöcken wiederhergestellt: n Maße, n SchraffurenBeim Explodieren eines Blocks wurden dessen Schraffuren wieder zu eigenständigen Schraffuren.
Leere Schraffuren (ohne gültige Kontur)Prüfpunkt in Zeichnung prüfen & bereinigen: Schraffuren, deren Rand verloren ging, können entfernt werden.
Deckungsgleiche Schraffuren (gleiches Muster und gleicher Rand)Prüfpunkt in Zeichnung prüfen & bereinigen: doppelt angelegte Schraffuren können entfernt werden.

Die Sprechblasen der Dialogfelder (Toleranz für Tangenten-Erkennung …, Schneller bei grossen Zeichnungen … und weitere) sind auf der Seite Dialog Schraffur-Einstellungen je Feld wiedergegeben.
