Löschen

Zweck#

Entfernt die gewählten Elemente, Masse, Schraffuren und Hilfslinien aus der Zeichnung.

Aufruf#

• Taste: Entf oder ⌫ (Rückschritt).
• Menüband: Gruppe Aktion Löschen (3).

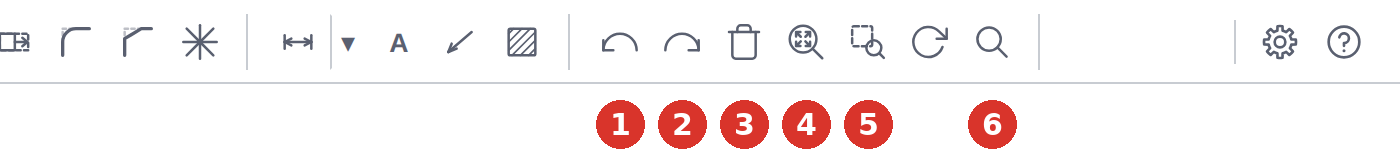

• Klassische Leiste: Button Löschen (3).
• Werkzeugfenster: Abschnitt Bearbeiten → Löschen.
• Befehlssuche : Löschen oder delete.

linke Hälfte

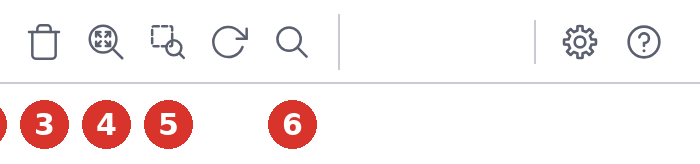

rechte Hälfte

Ablauf#

1. Elemente auswählen (Auswählen).
2. Befehl aufrufen. Ohne Auswahl geschieht nichts.
3. Mit den Elementen verschwinden die Masse, die an ihnen hängen, die Constraints, an denen sie beteiligt sind, und die Einträge in Gruppen und Verschweissungen. Ketten- und Basislinienmasse schliessen die entstandene Lücke. Ein Schritt für Rückgängig.

Optionen#

Keine. Elemente auf gesperrten Layern oder in gesperrten Gruppen lassen sich nicht auswählen und daher nicht löschen. Bemassungen können auch ohne ihr Element gewählt und einzeln gelöscht werden.

Verwandte Befehle#

• Alles auswählen — vor dem Löschen der ganzen Zeichnung
• Zeichnung prüfen & bereinigen im Datei-Menü — entartete Geometrie und leere Verweise gezielt entfernen
