Wie bemasse ich eine Länge?
Am Element
- Wählen Sie Bemassung (Taste D). Der Fang steht auf Automatik.

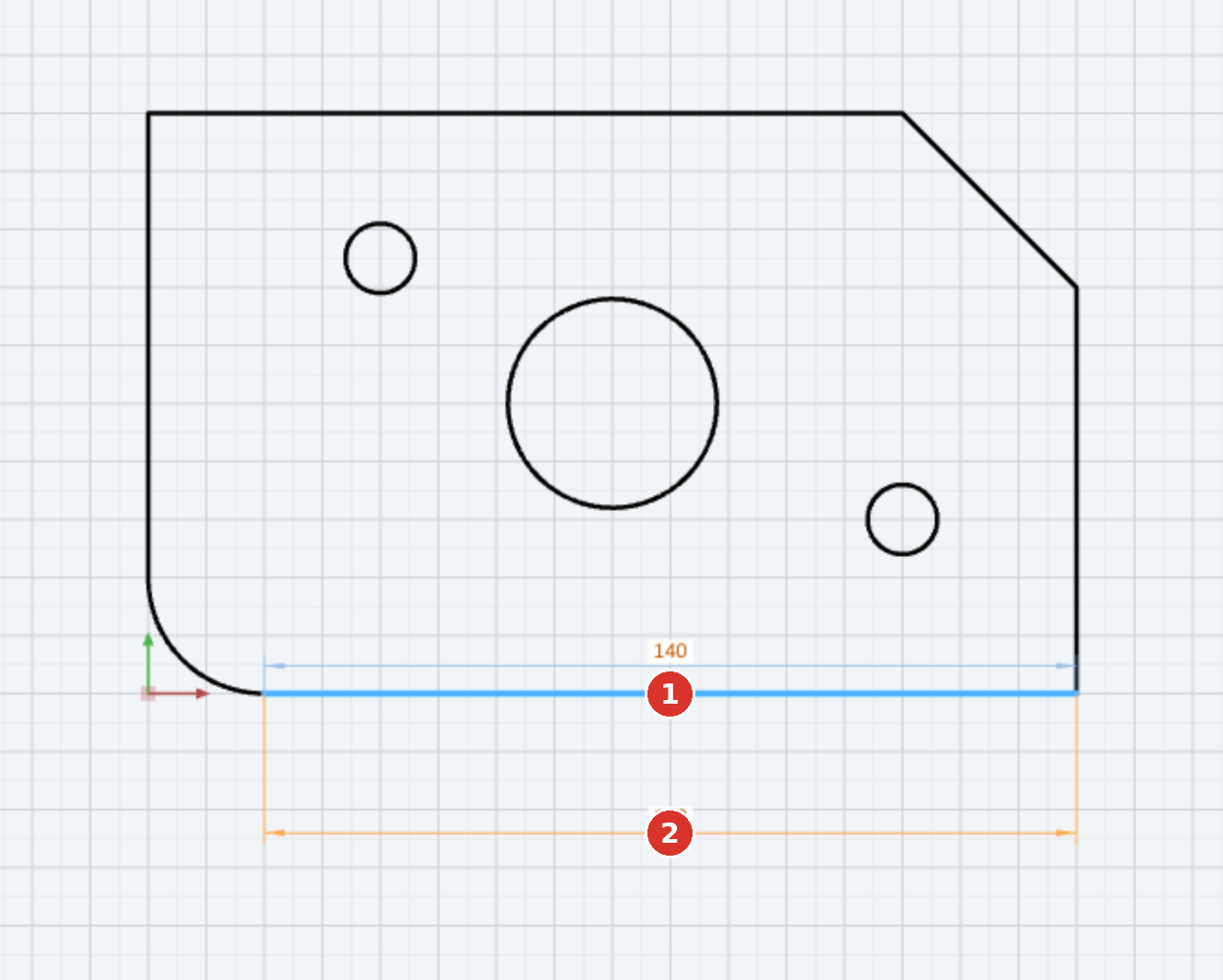

- Klicken Sie die Linie an — nicht ihren Endpunkt, sondern die Linie selbst. Sie wird hervorgehoben.
- Ziehen Sie den Zeiger auf die gewünschte Seite: Die Vorschau zeigt Masslinie und Wert.
- Klicken Sie in leeren Raum. Das Mass sitzt, und der Dialog Mass bearbeiten öffnet sich; mit Abbrechen oder Esc schliessen Sie ihn, wenn Sie nichts ändern möchten.

Zwischen zwei Punkten
- Wählen Sie Bemassung.
- Klicken Sie den ersten Punkt mit Fang — der Automatik-Fang zeigt Endpunkt, Mittelpunkt oder Zentrum an.
- Klicken Sie den zweiten Punkt mit Fang.

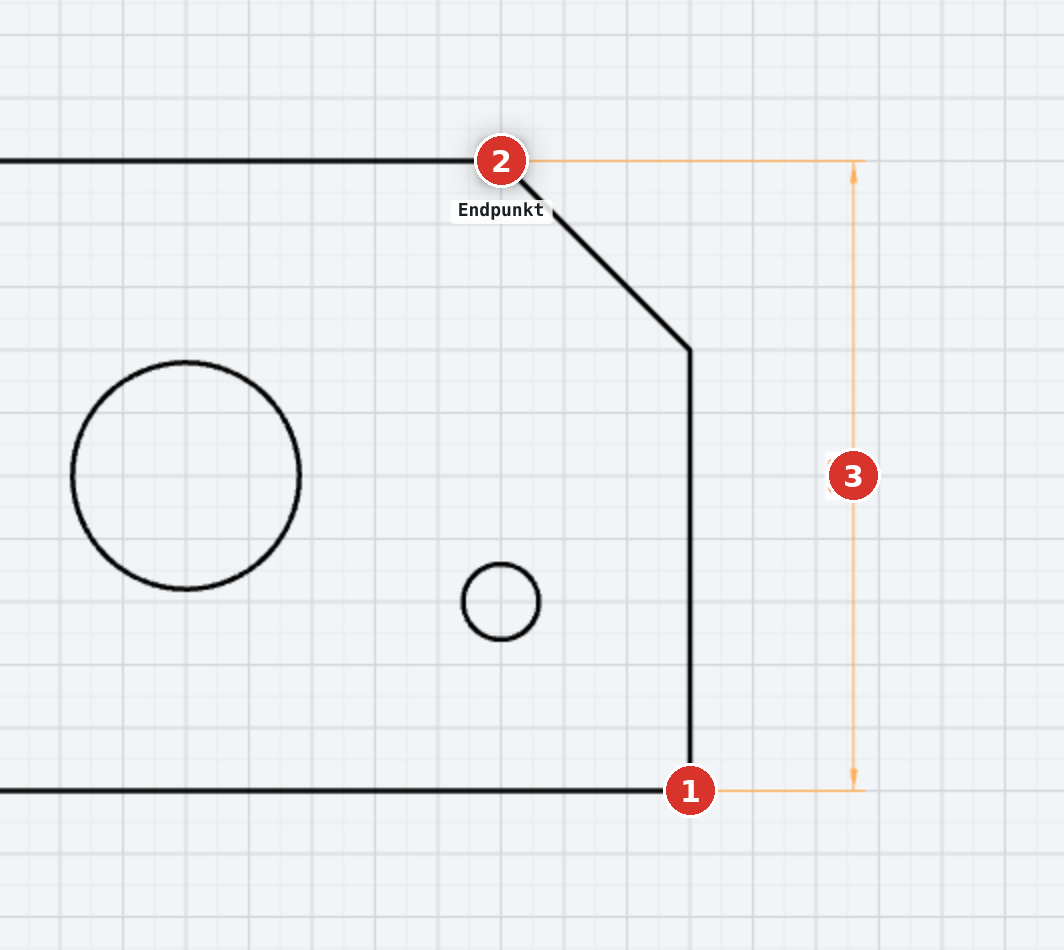

- Bewegen Sie den Zeiger: rechts oder links der Punkte entsteht das vertikale Mass, oberhalb oder unterhalb das horizontale, zwischen den Punkten das parallele. Klicken Sie.

Punkt-Punkt-Masse eignen sich für Gesamtmasse über mehrere Elemente, etwa die Breite einer Platte mit Fase: Endpunkt links unten und Endpunkt der Fase rechts oben, Zeiger unterhalb — horizontales Mass über die volle Breite.
Abstand zweier paralleler Kanten
Klicken Sie die erste Kante an (ohne Punktfang), dann die zweite, parallele Kante, und positionieren Sie die Masslinie. Das Mass zeigt den senkrechten Abstand und folgt beiden Kanten. Im Dialog Mass bearbeiten lässt es sich auf 🔒 treibend stellen: Dann bleibt die erste Kante stehen, und die zweite wird als Ganzes verschoben, bis der Abstand stimmt (Treibende Abstands- und Punkt-Punkt-Masse).
An einer Linie in einem Block
- Wählen Sie Bemassung (Taste D) und zeigen Sie auf die Linie im Block — nicht auf einen Endpunkt. Die Sprechblase meldet ⓘ Teil im Block: Das Mass zeigt den Wert des Teils und folgt dem Block.
- Klicken Sie die Linie an, ziehen Sie den Zeiger auf die gewünschte Seite und klicken Sie in leeren Raum.
Das Längenmass folgt dem Block und zeigt immer die Länge der Linie; treibend lässt es sich nicht stellen. Mehr dazu: Teile in Blöcken.
Einen Block über ein Mass an seine Position bringen
Beispiel: Eine Bohrung aus dem Verschraubungsgenerator liegt als Block auf einer Platte und soll 25 mm von der linken Plattenkante entfernt sitzen.
- Wählen Sie Bemassung. Klicken Sie mit Punktfang den Punkt, der stehen bleiben soll — etwa die linke obere Plattenecke (Endpunkt).
- Klicken Sie mit Punktfang den Punkt der Bohrung, etwa ihr Zentrum oder das Ende ihrer Achse.
- Ziehen Sie den Zeiger über oder unter die beiden Punkte, damit ein waagrechtes Mass entsteht, und klicken Sie.
- Doppelklicken Sie das Mass. Im Dialog Mass bearbeiten klicken Sie 🔒 treibend, tippen den Wert 25 ein und klicken OK.

Die ganze Bohrung rückt waagrecht, bis das Mass 25 zeigt; die Platte bleibt stehen. Was Sie zuerst anklicken, bleibt stehen — mit umgekehrter Reihenfolge rückte die Platte. Ctrl + Z nimmt die Verschiebung zurück. Ist der Block Fixiert oder gesperrt, bleibt 🔒 treibend gesperrt. Einzelheiten: Punkte in Blöcken.
