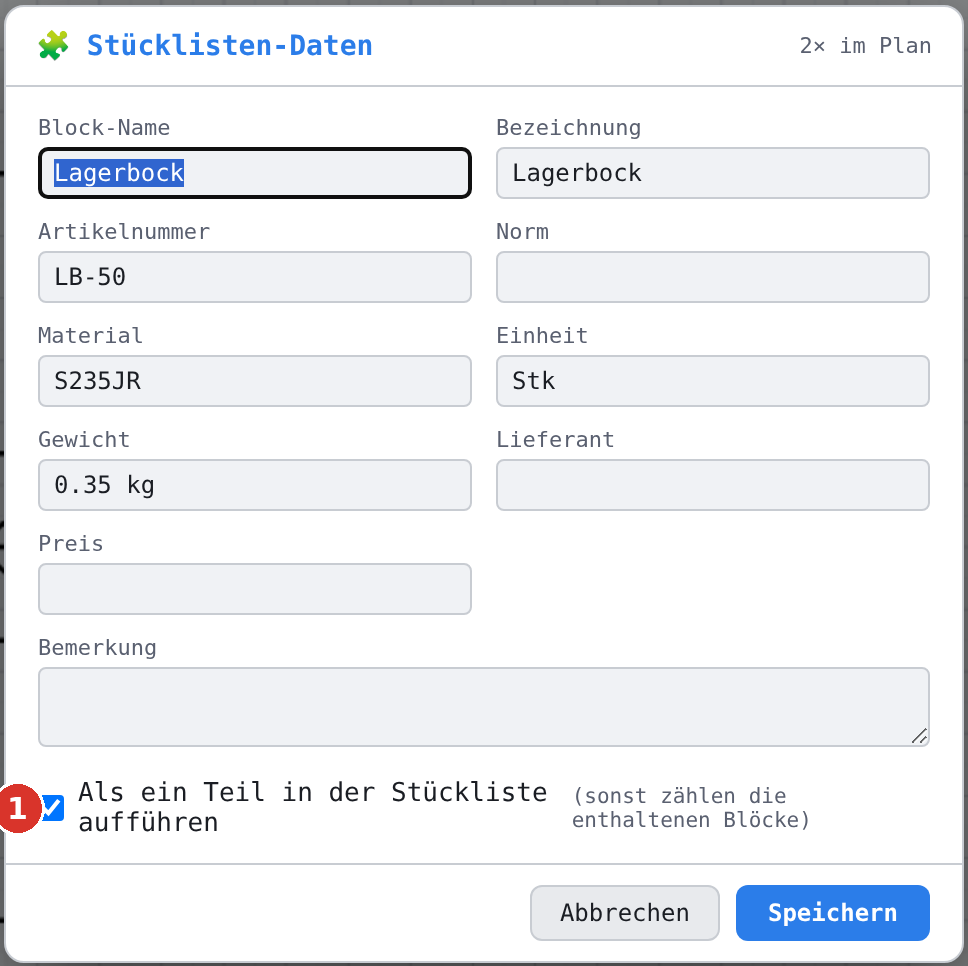

Dialog Stücklisten-Daten

Der Dialog öffnet sich mit dem Befehl Block-Stückliste, über den Zeilen-Button ✎ im Panel Blöcke oder Stücklisten-Daten in der Blockverwaltung. Alle Werte gehören zur Definition und gelten für alle Instanzen; oben rechts steht n× im Plan. Zusammenhänge: Stücklisten-Daten je Block.

Felder#

Block-Name#

Der Name der Definition, wie ihn Panel, Blockverwaltung und Dateien verwenden. Leer wird nicht übernommen.

Bezeichnung#

Text in der Spalte Bezeichnung der Stückliste; beim Erstellen mit dem Blocknamen vorbelegt. Fehlt sie und fehlt die Artikelnummer, gilt der Block als ohne Stücklisten-Daten.

Artikelnummer#

Schlüssel der Stückliste: Blöcke mit gleicher Artikelnummer bilden eine Position (Artikelnummer als Schlüssel). Varianten erhalten automatisch den Zusatz -2.

Norm, Material, Gewicht, Lieferant, Preis#

Freie Textfelder; sie erscheinen als Spalten in Dialog und CSV. Norm und Material zusätzlich in der eingefügten Tabelle.

Einheit#

Mengeneinheit, Werk Stk.

Bemerkung#

Mehrzeiliger Text, letzte Spalte im Dialog und im CSV. Beim Einfügen eines Normteils als Block landen hier Notizen und Schlagwörter des Teils.

Als ein Teil in der Stückliste aufführen#

Gesetzt (Werk): Der Block ist eine Position, enthaltene Unterblöcke zählen nicht. Entfernt: Die Baugruppe wird aufgelöst — sonst zählen die enthaltenen Blöcke (Als ein Teil). Ohne Unterblöcke hat der Haken keine Wirkung.

Buttons#

Speichern übernimmt alle Felder, erhöht die Blockversion und meldet Stücklisten-Daten gespeichert: Name. Abbrechen, Esc oder ein Klick neben den Dialog verwerfen.
