Achsenkreuz einfügen
Zweck
Setzt in Kreise und Bögen ein Achsenkreuz aus zwei Mittellinien — die übliche Kennzeichnung von Bohrungen in der technischen Zeichnung. Die Linien entstehen wahlweise auf dem Werkslayer ACHSEN.
Aufruf
- Menüband: Gruppe Datei, Button Achsenkreuz (5).
- Klassische Leiste: Gruppe Datei & Import/Export — bei 1400 Pixeln im Überlauf-Menü ☰.
- Befehlssuche : Achsenkreuz (Kategorie Datei).
- Kein Tastenkürzel.
Ablauf
- Befehl aufrufen. Die Statuszeile meldet Achsenkreuz: Zielkreise wählen — Klick oder Gummiband, Buttons Alle / Nur ohne Kreuz / Keine, Enter erstellt; oben erscheint die Auswahlleiste ✛ Achsenkreuz. Die Auswahl beginnt leer.

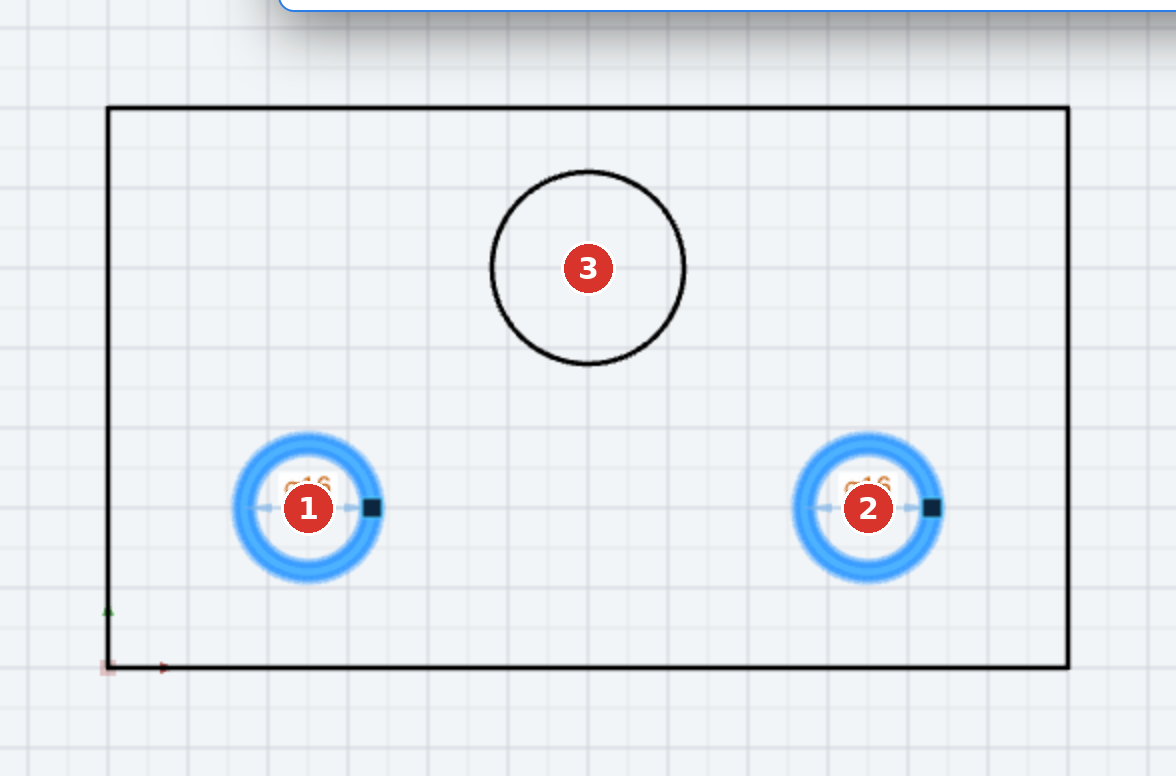

- Zielkreise wählen: einzeln mit Klick oder Shift + Klick, mehrere mit dem Gummiband. Wählbar sind nur Kreise und Bögen. Die Buttons Alle Kreise, Nur ohne Kreuz und Keine nehmen die Auswahl auf einen Schlag vor.
- Enter oder Weiter… öffnet den Dialog Achsenkreuz in Kreise.
- Überstand, Winkel, Mittellücke und Linienstil einstellen, dann Achsenkreuz einfügen.
- Die Statuszeile meldet Achsenkreuz eingefügt: n Kreis(e)/Bogen, m Element(e).
Einstellungen
| Feld | Wirkung |
|---|---|
| Überstand | wie weit die Linien über den Kreisrand hinausragen (Werk: 3) |
| Winkel (°) | Drehung des Kreuzes (Werk: 0) |
| Mittellücke | Lücke in der Kreuzmitte; 0 = durchgehend |
| Linienstil | Mittellinie, Strichpunkt oder — vom Layer — |
| Auf Achsen-Layer legen | legt die Linien auf den Layer ACHSEN statt auf den aktiven Layer |
| Mittelpunkt als Punkt setzen | setzt zusätzlich einen Punkt in die Kreismitte — Grundlage für die Koordinatentabelle |
Wirkung
Das Einfügen ist ein Rückgängig-Schritt. Bearbeitete Kreise merkt sich LiberoDraft: Der Button Nur ohne Kreuz überspringt sie beim nächsten Aufruf. Die Achsenkreuze sind gewöhnliche Linien und lassen sich einzeln ändern und löschen.
