Verschieben und Kopieren

Zweck

Verschieben bewegt die gewählten Elemente um einen Vektor, den Sie mit zwei Punkten oder als dX/dY angeben. Kopieren tut dasselbe, lässt die Originale aber stehen und darf mehrfach absetzen — für zwei, drei Kopien hintereinander. Beide nehmen Masse, Schraffuren und Verschmelzungen der Auswahl mit (was mitreist).

Für Kopien in ein anderes Fenster oder eine andere Zeichnung, mit Drehung oder Spiegelung beim Absetzen, dient die Zwischenablage; regelmässige Kopien erzeugt die Reihe.

Aufruf

  • Menüband: Gruppe Bearbeiten, Dreieck am Button Spiegeln — Verschieben (3), Kopieren (4). Ist das Fenster schmal, ist die Gruppe zugeklappt — der Pfeil unter dem Gruppen-Icon öffnet die Liste mit beiden Werkzeugen.
  • Klassische Leiste: Aufklapp-Dreieck der Familie Spiegeln (2).
  • Tasten: Ctrl + M Verschieben.
  • Befehlssuche : Verschieben, Kopieren.
  • Ohne Auswahl beginnt die Nachwahl.
Familie «Spiegeln» mit (3) Verschieben, (4) Kopieren
Familie Spiegeln mit (3) Verschieben, (4) Kopieren

Verschieben

Verschieben Elemente wählen, Werkzeug starten, dann:

  1. Basispunkt klicken (1) — mit Fang, etwa eine Ecke. Das fliegende Feld dX/dY erscheint, die Statuszeile meldet Zielpunkt klicken — oder dX/dY eingeben + Enter.
  2. Zielpunkt klicken (2) — die Vorschau folgt dem Zeiger; oder dX und dY tippen und mit Enter übernehmen.

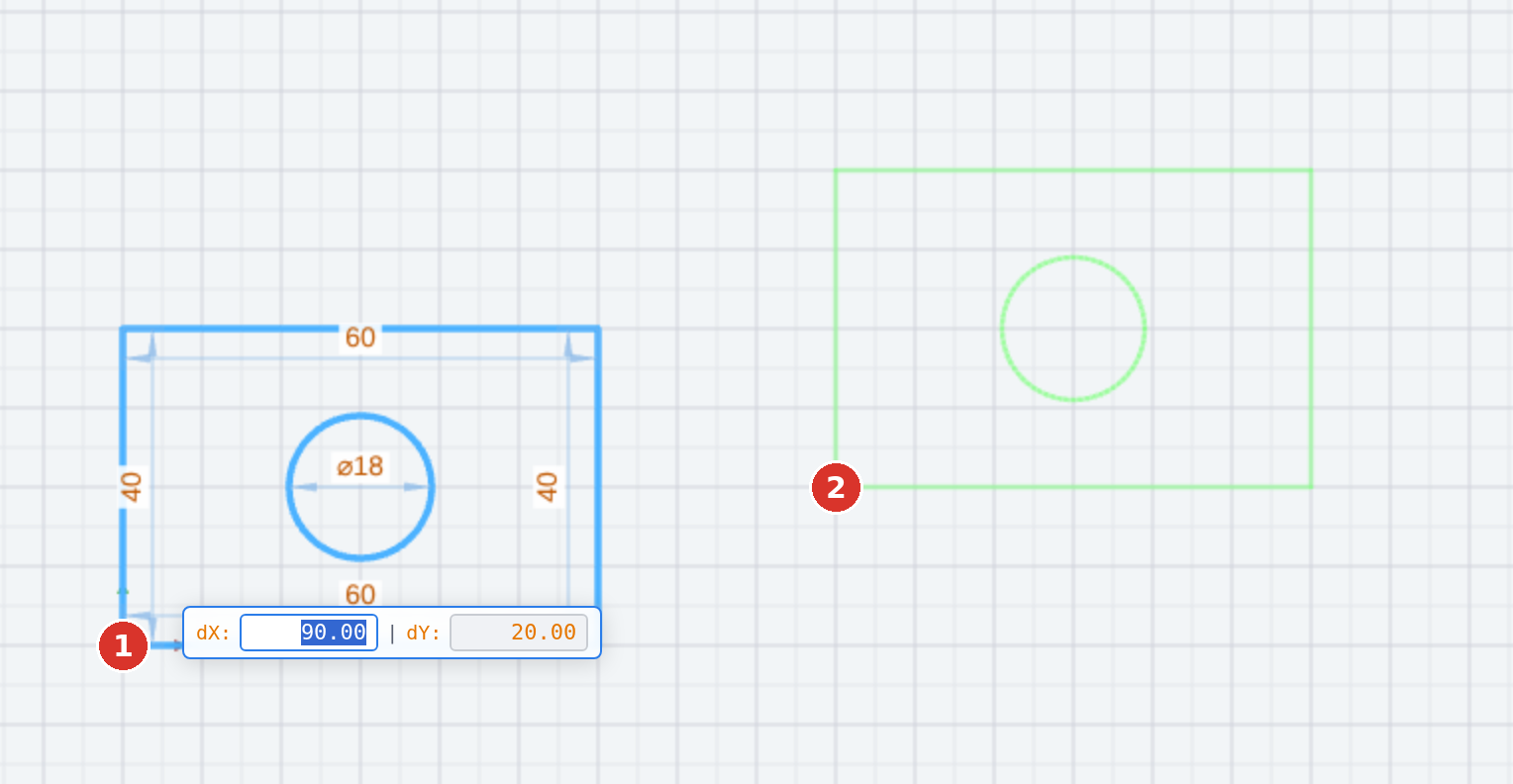

(1) Basispunkt, (2) Zeiger mit Vorschau — das Feld zeigt dX und dY
(1) Basispunkt, (2) Zeiger mit Vorschau — das Feld zeigt dX und dY

Die Statuszeile bestätigt Verschoben um (dx, dy). Ein Zielpunkt gleich dem Basispunkt wird abgewiesen (Keine Verschiebung — erneut klicken). Nach dem Verschieben ist das Werkzeug beendet.

Kopieren

Kopieren Gleicher Ablauf, aber der Basispunkt bleibt stehen und jeder weitere Klick setzt eine Kopie:

  1. Basispunkt klicken (1) — Zielpunkt klicken — mehrfach möglich · ESC = Ende.
  2. Zielpunkt klicken (2) — die erste Kopie entsteht, die Statuszeile zählt: 3 kopiert (1x) · Weiterer Zielpunkt oder ESC.
  3. Weitere Zielpunkte klicken (3) oder dX/dY tippen und mit Enter übernehmen; Esc beendet.

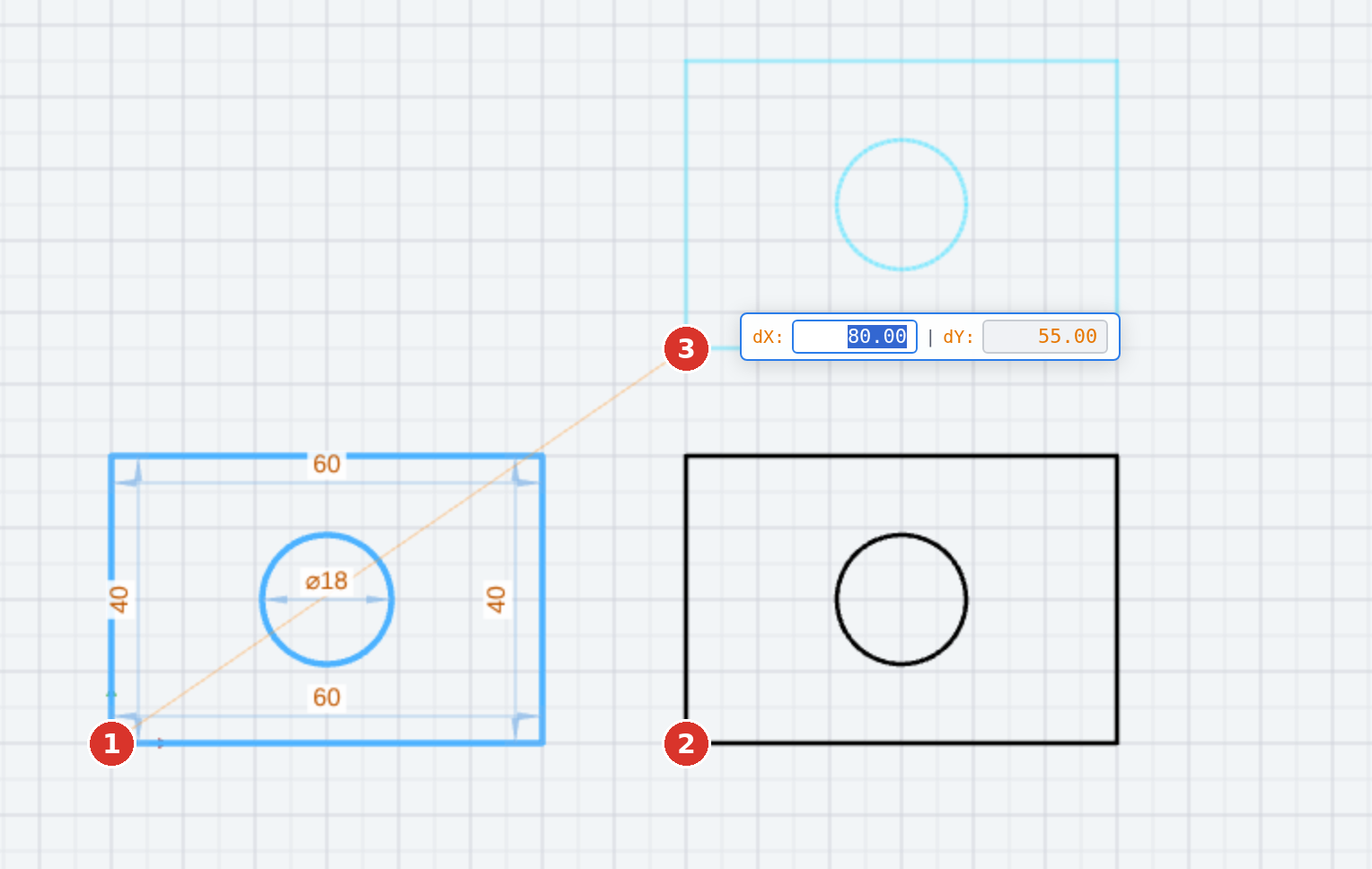

(1) Basispunkt, (2) erste Kopie gesetzt, (3) Zeiger mit der Vorschau der nächsten Kopie
(1) Basispunkt, (2) erste Kopie gesetzt, (3) Zeiger mit der Vorschau der nächsten Kopie

Jede Kopie ist ein eigener Schritt für Rückgängig. Die Klammer in der Meldung nennt, was mitkopiert wurde: , 1 Schraffur(en), , 2 Verschmelzung(en), Constraints.

  • Die Kopien behalten Layer, Farbe, Stärke, den eigenen Linientyp und die Z-Ebene des Originals.
  • Kopiert wird nur, was beim Start gewählt war — die Kopien der früheren Zielpunkte werden nicht erneut kopiert, auch nicht nach Rückgängig oder Wiederholen während des Werkzeugs.
  • Liegt der Fokus im Feld dX/dY, gehören Ctrl + Z und Ctrl + Y dem Feld; nehmen Sie dann die Buttons Rückgängig und Wiederholen. Ctrl + N, Ctrl + O, Ctrl + S und Ctrl + Shift + S wirken auch im Feld.

Optionen und Zusammenhänge

  • Der Objektfang gilt für Basis- und Zielpunkt; ORTHO und SPUR helfen bei achsparallelen Verschiebungen.
  • Fixierte Elemente (Constraint Fixiert) werden beim Verschieben nicht bewegt; besteht die Auswahl nur aus ihnen, meldet das Programm Element ist fixiert — Verschieben abgelehnt.
  • Ist ein gewähltes Element mit einem fixierten oder auf gesperrtem Layer liegenden Element verschmolzen oder über Deckungsgleich gebunden, wird nicht verschoben: Mit fixiertem oder gesperrtem Element verschmolzen — Verschieben abgelehnt, kein Rückgängig-Schritt, das Werkzeug endet. Ein freier Partner folgt wie gewohnt. Kopieren ist davon nicht betroffen.
  • Freie Masse (ohne Bezug zu einem Element) reisen mit, wenn sie mitgewählt sind; beide Werkzeuge nehmen auch eine Auswahl an, die nur aus Massen besteht.
  • Kleine Verschiebungen ohne Basispunkt erledigt das Gizmo: Griff ziehen oder ΔX/ΔY im Gizmo-Fenster eintragen.
  • Kopieren über die Zwischenablage (Ctrl + C, Ctrl + V) erlaubt beim Absetzen Drehen, Spiegeln und Skalieren und funktioniert auch zwischen Browserfenstern.
  • Öffnen… und Neue Zeichnung beenden ein laufendes Verschieben oder Kopieren.
