Zwischenablage: Ausschneiden, Kopieren, Einfügen
Zweck
Die Zwischenablage hält eine Auswahl — Elemente mit ihren Massen, Schraffuren, Verschmelzungen und Constraints, auf Wunsch auch Masse und Schraffuren allein — bereit, um sie an anderer Stelle, in einem anderen Blatt oder in einem zweiten Browserfenster wieder einzufügen. Beim Einfügen hängt die Kopie wie ein Normteil am Zeiger und lässt sich vor dem Absetzen drehen, spiegeln und skalieren.
Der Unterschied zum Werkzeug Kopieren: Dort verschieben Sie Kopien mit Basis- und Zielpunkt in derselben Zeichnung; die Zwischenablage trennt Kopieren und Einfügen und funktioniert über Zeichnungen hinweg.
Aufruf
- Tasten: Ctrl + C Kopieren, Ctrl + X Ausschneiden, Ctrl + V Einfügen.
- Rechtsklick-Menü auf die Auswahl: Ausschneiden (1), Kopieren (2), Einfügen (3).
- Befehlssuche : Zwischenablage: Kopieren, … Einfügen, … Ausschneiden.
- Gruppen-Sektion: Rechtsklick auf eine Gruppenzeile — Kopieren (Gruppen).
linke Hälfte
rechte HälfteKopieren
- Elemente wählen, Ctrl + C. Die Statuszeile meldet 3 kopiert und gleich darauf Kopiert — Basispunkt klicken (mit Fang) · ESC = ohne, mittig einfügen.

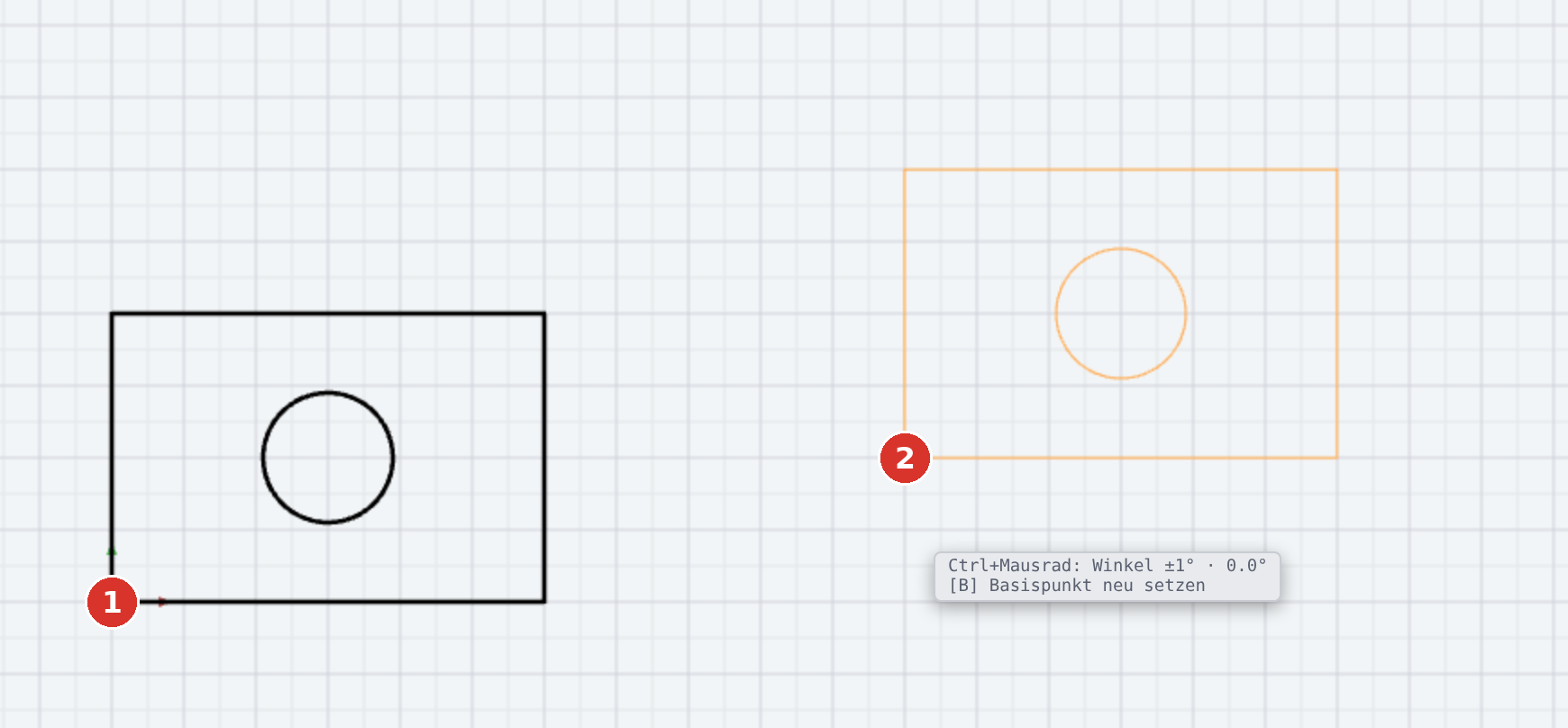

- Basispunkt klicken (1) — der Punkt, der beim Einfügen am Zeiger hängen soll: Basispunkt gesetzt — Ctrl+V fügt am Cursor ein (Winkel/Faktor/Spiegeln einstellbar). Während der Abfrage zeigt der Zeiger ein Fadenkreuz, und es wirken alle Fangarten — auch der Rasterfang, sodass der Basispunkt genau auf einem Rasterpunkt sitzen kann. Ohne Basispunkt (Esc oder Rechtsklick — Basispunkt-Auswahl abgebrochen — Ctrl+V fügt mittig ein) hängt die Kopie an ihrer Mitte.
Das Paket wird zusätzlich als Text in die System-Zwischenablage geschrieben — der gesetzte Basispunkt wird dabei nachgetragen; so gewinnt immer der jüngste Kopiervorgang, auch aus einem anderen Browserfenster mit LiberoDraft.
Einfügen
Ctrl + V startet das Platzieren: Die Kopie hängt am Zeiger (2), das Platzier-HUD zeigt Winkel und Faktor; die Statuszeile meldet Normteil "Kopie": Klick platziert (mehrfach möglich) · R=drehen · H/V=spiegeln · +/−=skalieren · ESC/Rechtsklick beendet.
- Klick setzt eine Kopie — mit Objektfang am Basispunkt; weitere Klicks setzen weitere.
- R / Shift + R dreht um ±90°, Ctrl + Mausrad in 1°-Schritten; H / V spiegelt; + / − ändert den Faktor; B setzt den Basispunkt neu (Tasten beim Platzieren).
- Jeder Klick meldet Element(e) eingefügt (2×) — weiterklicken oder ESC zum Beenden; Esc oder Rechtsklick beendet: Platzierung beendet — 2 Normteil(e) eingefügt.
Die eingefügten Elemente kommen mit Massen, Schraffuren, Verschmelzungen und Constraints. Die Bestätigung lautet einheitlich Element(e) eingefügt. — ohne Aufzählung je Objektart.
Ausschneiden
Ctrl + X kopiert die Auswahl wie oben, löscht sie sofort und fragt nicht nach einem Basispunkt: 3 Objekt(e) ausgeschnitten — Ctrl+V fügt am Cursor ein, Ctrl+Z holt zurück — gezählt werden Elemente, Masse und Schraffuren zusammen. Die Kopie hängt beim Einfügen mittig am Zeiger — Ausschneiden und Einfügen ist damit ein Verschieben über die Zwischenablage, auch in ein anderes Blatt. Ohne Auswahl: Ausschneiden: bitte zuerst Elemente auswählen (Masse und Schraffuren reisen mit ihren Elementen mit).
Masse und Schraffuren ohne Elemente
Eine Auswahl nur aus Massen oder Schraffuren lässt sich ebenfalls kopieren, ausschneiden und einfügen — das gilt für Ctrl + C, Ctrl + X, für Gruppe kopieren und für den Austausch zwischen Browserfenstern.
Mitreisen können Masse, die für sich allein stehen:
| kopierbar allein | reist nur mit dem bemassten Element |
|---|---|
| Punktmasse mit festen Punkten (auch Parallelabstand mit festen Punkten), Winkelmasse | Element-, Radius-, Durchmesser- und Bogenmasse, Glieder einer Masskette, Toleranzrahmen und ihre Bezüge |
Was nicht allein reisen kann, bleibt zurück; die Statuszeile hängt · n Mass(e) ohne Bezug übersprungen an. Bleibt gar nichts übrig, meldet sie Nichts kopiert — beim Ausschneiden wird dann auch nichts gelöscht.
Eine Schraffur ohne ihre Begrenzungselemente reist als eigenständige Schraffur mit: Rand und Inseln werden mitgespeichert, eine neue Bindung an Elemente entsteht am Zielort nicht. Als Einfügepunkt dient der Gizmo-Punkt, falls er sichtbar ist, sonst die Mitte aus Masspunkten, Masszahlen und Schraffurrändern. Beim Drehen und Spiegeln wandert ein Winkelmass vollständig mit.
Optionen und Zusammenhänge
- Masse und Schraffuren reisen mit ihren Elementen; ohne Elemente gelten die Regeln unter Masse und Schraffuren ohne Elemente.
- Jedes Absetzen ist ein Schritt für Rückgängig; nach Ctrl + X stellt Ctrl + Z die Originale wieder her.
- Ein Bild aus der System-Zwischenablage fügt Ctrl + V als Bildelement ein; liegt dort ein LiberoDraft-Paket, gewinnt das jüngere.
Die Meldungen beim Einfügen sprechen von Normteil — das Platzieren nutzt denselben Weg wie das Einfügen eines Normteils; der Name der Kopie lautet Kopie (Programmstand v3.0.31). Die Bestätigung beim Absetzen nennt dagegen keine Objektart mehr, sondern lautet Element(e) eingefügt..
