Öffnen mit Vorschau
Zweck
Zeigt die Dateien eines Ordners als Kacheln mit Vorschaubild, bevor Sie eine davon laden. Erfasst werden alle drei eigenen Dateiarten: Zeichnungen .cad2d, Normteile .json und Blöcke .ldblk.
Das Vorschaubild wird beim Öffnen des Dialogs gerechnet; in die Dateien schreibt das Programm nichts. Zeichnungen und Blöcke werden dabei wie die Normteil-Piktogramme dargestellt — Elemente als Striche, Masse und Texte angedeutet; Normteile bringen ihr Bild selbst mit. Neu seit Programmstand v3.0.41.

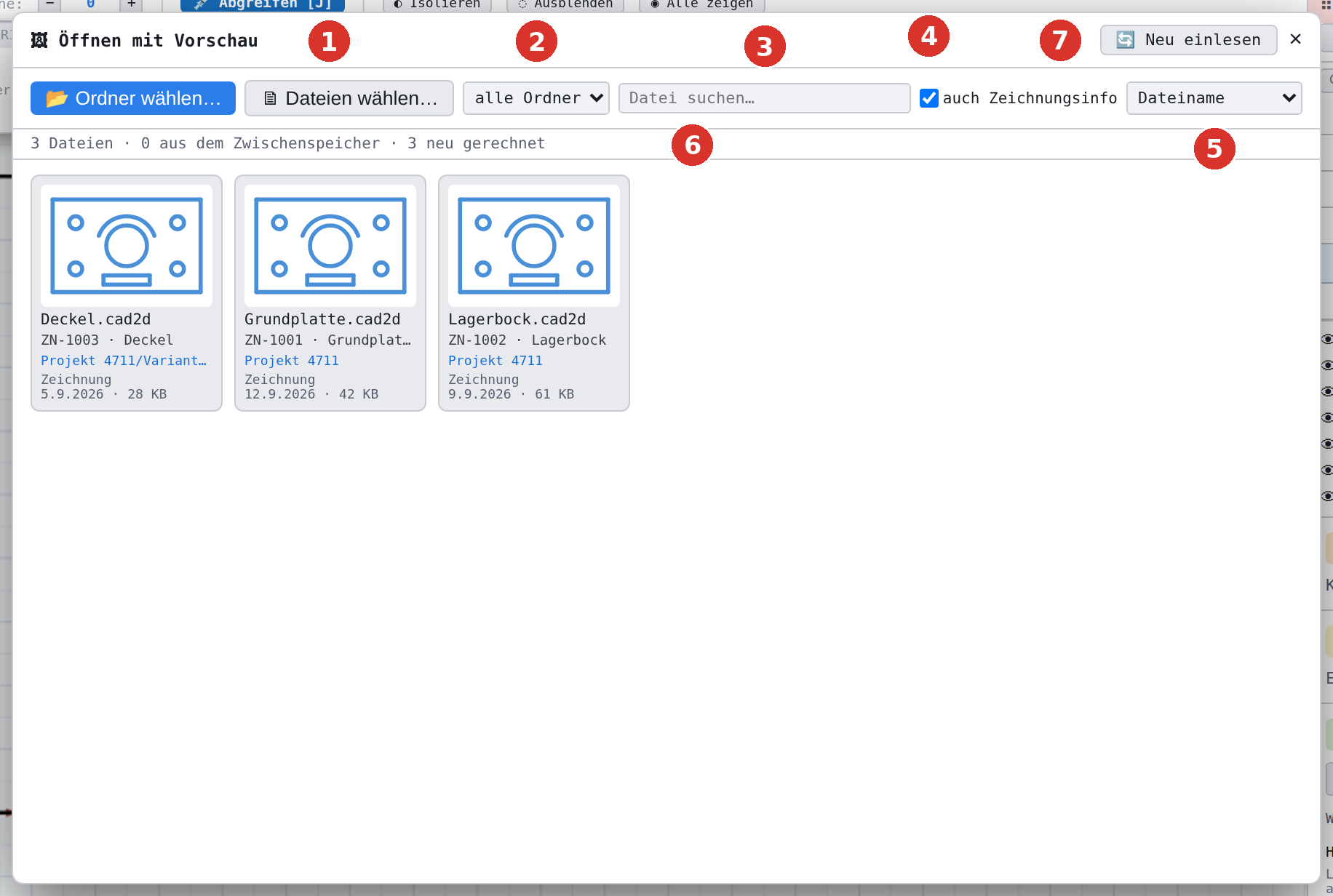

Aufruf
- Datei-Menü: Eintrag 🖼 Öffnen mit Vorschau… — zusätzlich zum gewöhnlichen Öffnen.
Der Dialog lässt sich an der Titelleiste verschieben; das ✕ oben rechts schliesst ihn.
Dateien wählen
- 📂 Ordner wählen… liest einen ganzen Ordner samt Unterordnern ein.
- 🗎 Dateien wählen… nimmt einzelne Dateien auf (Mehrfachauswahl).
Beides läuft über die gewöhnliche Dateiauswahl des Browsers, damit der Dialog in jedem Browser funktioniert. Daraus folgt eine Eigenheit: Der Ordner muss in jeder Sitzung neu gewählt werden — Browser merken sich keine Ordner. Die berechneten Bilder dagegen bleiben erhalten (siehe Zwischenspeicher).
Enthält die Auswahl keine der drei Dateiarten, meldet die Statuszeile des Dialogs Keine passenden Dateien (.cad2d, .json, .ldblk) gefunden.
Ordner, Suche und Sortierung
Ordnerliste: Die Auswahlliste neben den Buttons führt alle Ordner und jeden vorkommenden Unterordner. So blenden Sie einen Teilbaum aus, ohne neu einzulesen.
Suchfeld Datei suchen…: filtert beim Tippen nach Dateiname und Ordner; mehrere Wörter müssen alle vorkommen. Ohne Treffer steht Keine Datei passt zur Suche.
auch Zeichnungsinfo (Vorgabe ein, seit Programmstand v3.0.42): Die Suche greift zusätzlich auf die Zeichnungsinformationen zu — Nr., Titel, Rev., Massstab, Papier, Autor, Schlagwörter und Notizen. Liegt der Treffer dort, nennt die Kachel das Feld als Fussnote, etwa Treffer: Schlagwörter. Die Angaben werden beim selben Lesen mitgenommen und kosten keine messbare Zeit.
Sortierung: Dateiname, Zeichnungs-Nr. oder Datum (neueste zuerst). Dateien ohne Zeichnungs-Nr. stehen bei der Sortierung nach Nr. am Ende.
Die Kachel
Jede Kachel zeigt von oben nach unten:
| Zeile | Inhalt |
|---|---|
| Bild | das gerechnete Vorschaubild; ein 🗎 steht für eine Datei ohne Bild |
| Name | der Dateiname; die Sprechblase zeigt ihn ungekürzt |
| Nr. · Titel | aus der Zeichnungsinfo, sofern vorhanden |
| Ordner | der Unterordner innerhalb der Auswahl |
| Art · Datum · Grösse | Zeichnung, Normteil oder Block, Änderungsdatum und Dateigrösse |
Ist eine Datei beschädigt oder von einer fremden Anwendung, steht statt des Bildes ⚠ nicht lesbar.
Was ein Klick bewirkt
| Art | Klick auf die Kachel |
|---|---|
| Zeichnung .cad2d | öffnet sie — Klick: Zeichnung öffnen. Sind Änderungen ungespeichert, fragt der Browser zuerst Ungespeicherte Änderungen verwerfen?. |
| Normteil .json | hängt es an die Maus — Klick: Normteil an die Maus hängen (Normteile). |
| Block .ldblk | lädt ihn in die Zeichnung — Klick: Block laden. |
Nach dem Öffnen einer Zeichnung steht ihr Dateiname in der Titelzeile des Programms (seit Programmstand v3.0.44), und die Statuszeile meldet Geöffnet: Name (n Elemente). Ein Dateiziel merkt sich das Programm dabei nicht: Speichern fragt wie nach einem Import nach dem Ablageort.
Zwischenspeicher und Neu einlesen
Die berechneten Bilder legt das Programm im Browser ab (nicht in Ihren Dateien). Der Schlüssel ist Pfad, Grösse und Änderungsdatum — ändert sich die Datei, entsteht das Bild neu. Die Statuszeile des Dialogs sagt, woher die Bilder stammen: 3 Dateien · 0 aus dem Zwischenspeicher · 3 neu gerechnet; während der Berechnung 3 Dateien, 2 Bilder gerechnet….
⟳ Neu einlesen liest die gewählten Dateien erneut von der Platte und rechnet alle Bilder neu, ohne den Zwischenspeicher. Das hilft, wenn Sie eine Datei ausserhalb des Programms geändert haben.
Wurde eine Datei seit der Auswahl geändert oder kamen neue hinzu, meldet die Statuszeile 1 Datei(en) wurden seit der Auswahl geändert oder entfernt — bitte den Ordner erneut wählen. Der Browser gibt nur die Dateien frei, die beim Wählen vorhanden waren; Neu einlesen kann daran nichts ändern.
Verwandte Themen
- Öffnen — der gewöhnliche Weg ohne Vorschau
- Dateien — Formate, Speichern und Import im Überblick
- Zeichnungsinfo — woher Nr., Titel und Schlagwörter stammen
