Schraffur-Einstellungen

Zweck

Öffnet den Dialog Schraffur-Einstellungen: Muster und Musterdefinition, Layer, Z-Ebene, Nullpunkt, Toleranz, Punktmarken, Deckkraft, Inseln, Suchbereich, Linientypfilter und die Umschaltung zwischen automatischer und manueller Flächendefinition. Alle Werte sind Vorgaben für neue Schraffuren.

Aufruf

  • Menüband: Zahnrad rechts in der Leiste (1), dann Schraffur-Einstellungen (2).
  • Klassische Leiste: Zahnrad rechts, Eintrag Schraffur-Einstellungen (dieselbe Liste wie im Menüband).
  • Automatisch beim Aufruf des Werkzeugs Schraffur: das Fenster öffnet sich fliegend neben der Zeichnung.
  • Befehlssuche : Schraffur-Einstellungen eintippen.

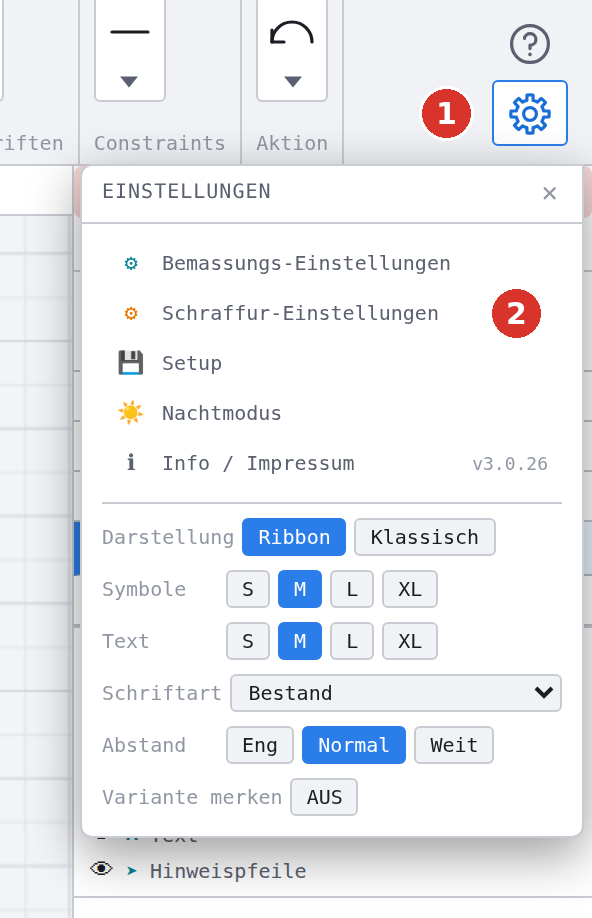

Menüband: (1) Zahnrad, (2) Eintrag «Schraffur-Einstellungen»
Menüband: (1) Zahnrad, (2) Eintrag Schraffur-Einstellungen

Ablauf

  1. Befehl aufrufen. Das Fenster erscheint ohne Abdunkelung der Zeichnung; Sie können weiterzeichnen, während es offen ist.
  2. Werte ändern — jede Änderung wirkt sofort auf die Vorgaben, ein Musterwechsel wird in der Statuszeile bestätigt.
  3. OK übernimmt und schliesst mit der Meldung Schraffur-Einstellungen gespeichert; Schliessen schliesst nur — die Änderungen sind bereits wirksam.

Das Fenster lässt sich am Titel verschieben; die Lage wird für die Sitzung gemerkt.

Optionen

Alle Felder sind auf der Seite Dialog Schraffur-Einstellungen beschrieben.

  • Toleranz — höchstens 5; ein grösserer Wert (auch aus gespeicherten Einstellungen) gilt als 5.
  • Eingetippte Zahlen — ist ein Wert nicht lesbar, unendlich oder im Betrag grösser als 1'000'000'000'000 (z.B. «abc», «1e999»), wird er mit roter Meldung abgelehnt (Keine gültige Zahl: … bzw. Zahl zu gross: … — höchstens ±…); nichts wird geändert.

Verwandte Befehle

  • Schraffur — die Schraffur anlegen
  • Setup — der Button Werkseinstellungen stellt auch die Schraffur-Vorgaben auf den Werksstand zurück
