Parallele Kontur mit Offset

Ziel#

Um die Aussenkante eines Bauteils soll im Abstand 3 mm eine zweite Kontur entstehen — etwa als Wandstärke oder als Umriss einer Aussparung mit Spiel.

Schritte#

1. Offset in der Gruppe Bearbeiten wählen (Taste O).

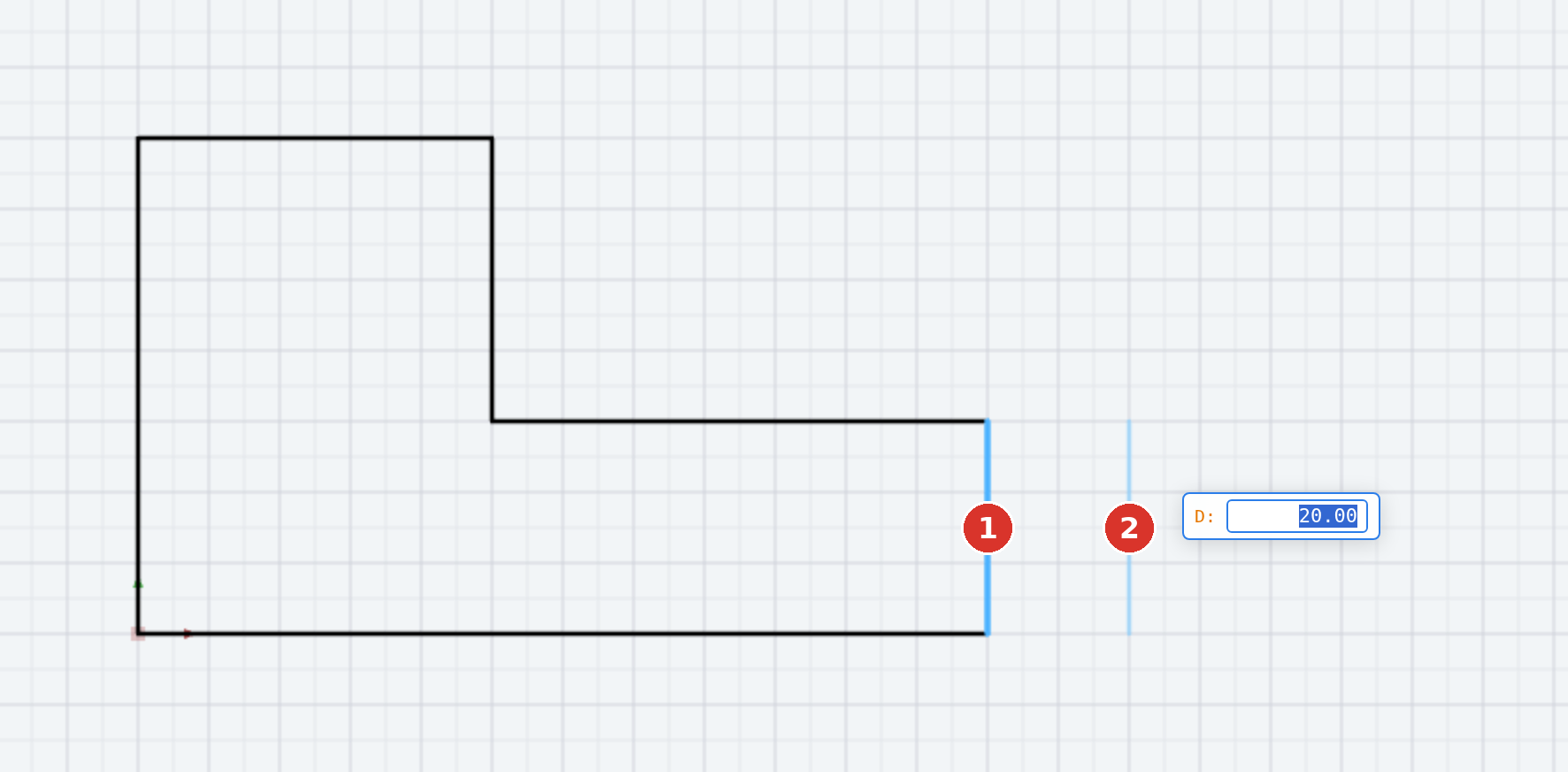

2. Das erste Konturelement anklicken (1); im Feld D = 3 tippen.
3. Den Zeiger auf die Aussenseite legen (2) und Enter drücken — die Parallele entsteht auf der Zeigerseite.
4. Das Werkzeug bleibt aktiv: nächstes Element anklicken, Zeiger aussen, Enter; so um die ganze Kontur.
5. An den Ecken überstehen die Parallelen oder es fehlt ein Stück: mit Zwei Elemente trimmen je Ecke die beiden Parallelen zusammenführen.

Ergebnis#

Eine zweite Kontur im festen Abstand. Besteht die Aussenkante aus vielen Elementen, geht es schneller mit dem CAM-Offset: Er verfolgt die Kontur selbst und legt die Ecken gleich verschnitten ab — dort ohne Radien den Haken Radien an Aussenecken ausschalten.
