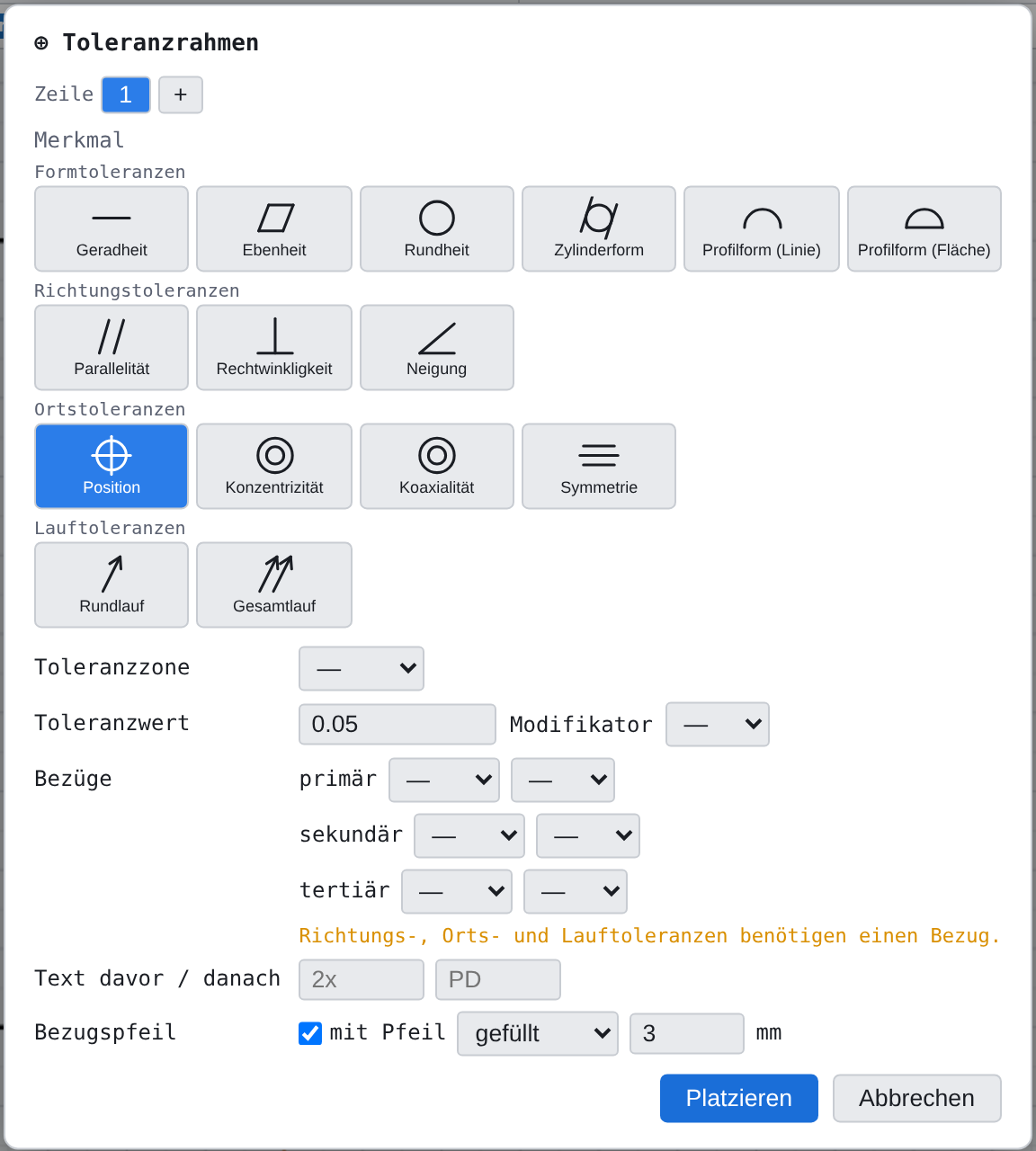

Dialog Toleranzrahmen
Der Dialog öffnet sich mit dem Befehl Toleranzrahmen und beim Doppelklick auf einen gesetzten Rahmen (Toleranzrahmen bearbeiten). Er stellt Form- und Lagetoleranzen nach DIN EN ISO 1101 zusammen. Zusammenhänge: Toleranzrahmen und Bezugselemente.
Felder
Zeile
Ein Rahmen hat bis zu drei Zeilen; jede Zeile trägt ein eigenes Merkmal mit eigenen Werten und Bezügen. Die Reiter 1, 2, 3 wechseln die Zeile, + fügt eine Zeile als Kopie der aktiven hinzu, − entfernt die aktive Zeile.
Merkmal
Das Merkmalsymbol, gruppiert nach ISO 1101:
| Gruppe | Merkmale | Bezug |
|---|---|---|
| Formtoleranzen | Geradheit, Ebenheit, Rundheit, Zylinderform, Profilform (Linie), Profilform (Fläche) | ohne Bezug (Profilform: wahlweise) |
| Richtungstoleranzen | Parallelität, Rechtwinkligkeit, Neigung | Bezug erforderlich |
| Ortstoleranzen | Position, Konzentrizität, Koaxialität, Symmetrie | Bezug erforderlich |
| Lauftoleranzen | Rundlauf, Gesamtlauf | Bezug erforderlich |
Bei den vier reinen Formtoleranzen sind die Bezugsfelder gesperrt, und der Dialog zeigt Formtoleranzen werden ohne Bezug angegeben (ISO 1101). Bei Richtungs-, Orts- und Lauftoleranzen ohne primären Bezug erscheint Richtungs-, Orts- und Lauftoleranzen benötigen einen Bezug. — das Platzieren ist trotzdem möglich.
Toleranzzone
— (Breite), Ø (zylindrische Zone) oder SØ (kugelige Zone); das Zeichen steht im Rahmen vor dem Wert.
Toleranzwert
Der Toleranzwert als Text, zum Beispiel 0.05 (Werkvorgabe). Leer wird als 0 geschrieben.
Modifikator
Zusatzsymbol hinter dem Wert nach ISO 1101: M (Maximum-Material-Bedingung), L (Minimum-Material-Bedingung), E (Hüllbedingung), R (Reziprozitätsbedingung), F (freier Zustand), P (projizierte Toleranzzone), T (tangierendes Element), A (abgeleitetes Element), CZ (gemeinsame Zone), SZ (getrennte Zonen) oder —.
Bezüge: primär, sekundär, tertiär
Je Bezug ein Buchstabe aus den vorhandenen Bezugselementen und ein eigener Modifikator. Auch gemeinsame Bezüge zweier Elemente stehen zur Wahl (A-B, nach ISO 1101 mit Bindestrich). Gibt es noch keine Bezugselemente, weist der Dialog darauf hin: Hinweis: Noch keine Bezugselemente vorhanden — mit dem Werkzeug „Bezugselement“ (A, B, C…) anlegen.
Text davor / danach
Freier Text links und rechts des Rahmens, zum Beispiel 2x davor und PD danach.
Bezugspfeil
- mit Pfeil (nur beim Neuanlegen, Werk ein): Der erste Klick nach Platzieren setzt das Pfeilziel auf ein Element, der Rahmen ist daran gebunden.
- gefüllt / offen: Form der Pfeilspitze.
- Pfeilgrösse (mm): ab 1 mm (Werk 3). Grösse und Füllung werden für den nächsten Rahmen gemerkt.
Platzieren / Übernehmen, Abbrechen
Platzieren schliesst den Dialog und startet das Setzen; beim Bearbeiten heisst der Button Übernehmen und meldet Toleranzrahmen geändert. Abbrechen oder ein Klick neben den Dialog verwirft.
Dialog Bezugselement
Doppelklick auf ein Bezugselement öffnet seinen Dialog mit den Feldern Kennung (ein bis zwei Zeichen, Grossschrift), Dreieck (gefüllt / offen), Dreiecksgrösse (mm) und Schrifthöhe (mm). Übernehmen meldet Bezugselement A geändert. Ist die neue Kennung bereits vergeben, fragt das Programm Kennung A ist bereits vergeben. Trotzdem verwenden?; verwenden Toleranzrahmen noch die alte Kennung, folgt Achtung: Bezug A wird noch von Toleranzrahmen verwendet.
