Vieleck (N-Eck)
Zweck
Zeichnet ein regelmässiges Vieleck mit 3 bis 200 Ecken — Sechskant, Achtkant, Dreieck und alles dazwischen. Das Vieleck entsteht als ein Element und lässt sich als Ganzes verschieben, drehen und skalieren.
Aufruf
- Menüband: Gruppe Zeichnen, Button N-Eck (7) — das Vieleck steht ohne Familie für sich.
- Klassische Leiste: Button in der Werkzeuggruppe Zeichnen.
- Befehlssuche : N-Eck oder Vieleck.
Ablauf

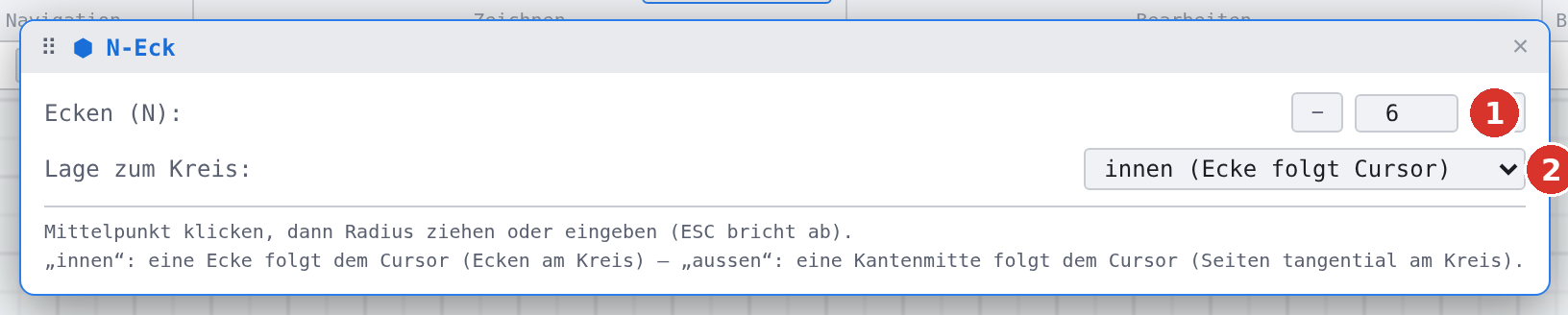

Mit dem Werkzeug öffnet sich das fliegende Fenster N-Eck, in dem Eckenzahl und Lage zum Kreis stehen. Danach:

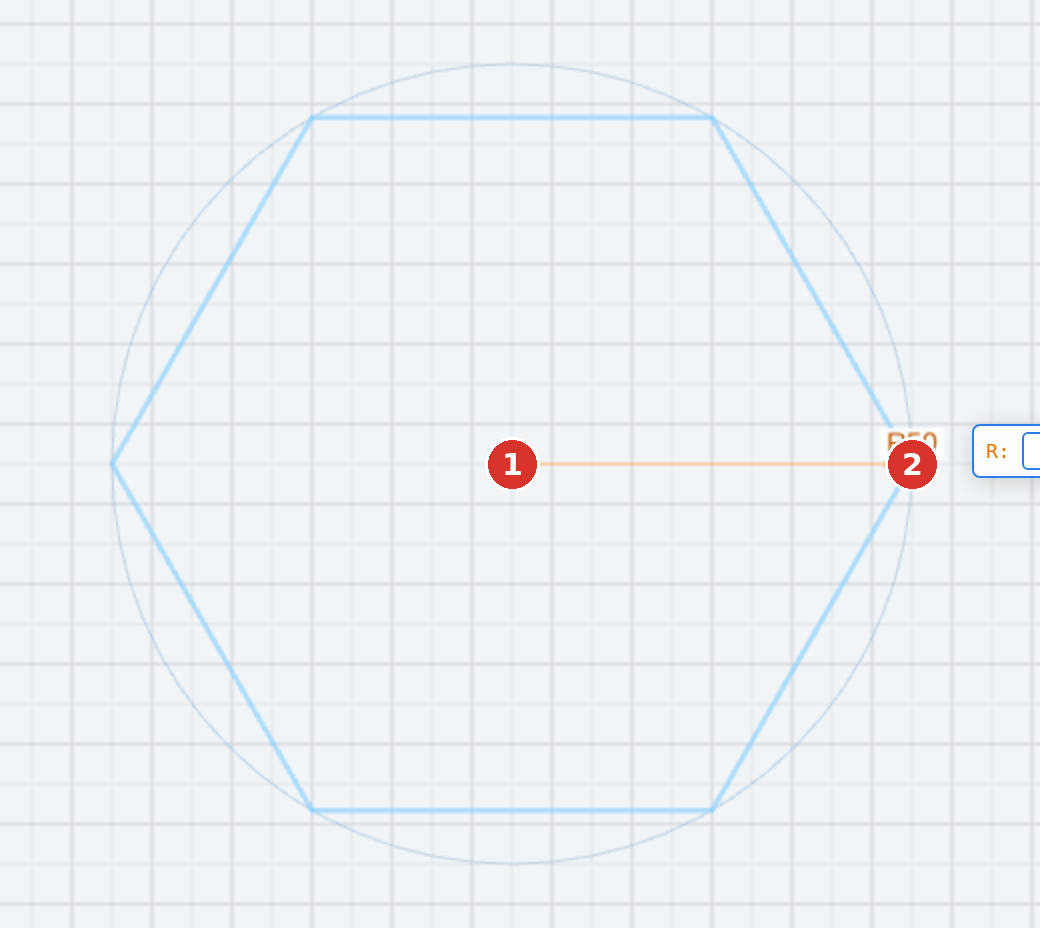

- Mittelpunkt klicken (1).
- Radius ziehen oder eingeben (2) — Radius ziehen oder eingeben…. Die Vorschau dreht sich mit der Maus, das Vieleck steht also gleich in der gewünschten Lage.
Esc bricht ab. Das Fenster schliesst sich, wenn Sie das Werkzeug beenden.
Eckenzahl und Lage
Die beiden Angaben im Fenster gelten für alle Vielecke, bis Sie sie ändern:
- Ecken (N) (1): 3 bis 200; die Knöpfe − und + ändern den Wert schrittweise.
- Lage zum Kreis (2): innen (Ecke folgt Cursor) legt die Ecken auf den Hilfskreis, aussen (Seite folgt Cursor) legt die Seiten tangential an ihn — bei aussen entspricht der Radius also der Schlüsselweite geteilt durch zwei.
Feld für Feld beschrieben: Fenster N-Eck.
Optionen
- Das Vieleck entsteht auf dem aktiven Layer; Attribut abgreifen (J) wirkt vorher.
- Der Objektfang gilt für den Mittelpunkt; mit K lässt er sich als Koordinate eingeben.
- Jedes Vieleck ist ein eigener Schritt für Rückgängig.
