Ändern

Was zum Ändern gehört

Die Änderungswerkzeuge arbeiten mit bestehender Geometrie: Sie kürzen und verlängern Elemente, verschieben, kopieren, drehen, spiegeln und skalieren eine Auswahl, erzeugen Reihen und parallele Konturen, runden und fasen Ecken, zerlegen zusammengesetzte Elemente und verbinden Endpunkte dauerhaft. Dieser Abschnitt beschreibt, was für alle Änderungswerkzeuge gilt; die einzelnen Befehle stehen in der Befehlsreferenz.

Die Grundlagen — Elemente anklicken, Gummiband, Gizmo, Griffe, Löschen — finden Sie unter Auswählen und Ändern.

Die Gruppe Bearbeiten

Im Menüband liegen die Werkzeuge in der Gruppe Bearbeiten: drei geteilte Buttons mit Dreieck für die Familien Trimmen , Spiegeln und Offset , daneben Reihe (ebenfalls eine Familie), Runden , Fasen , Strecken und Explodieren .

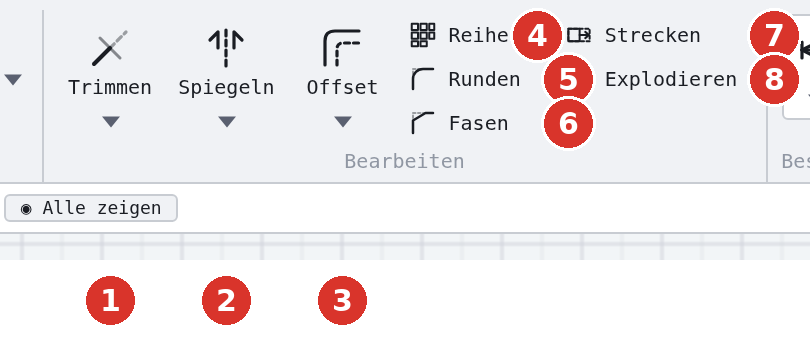

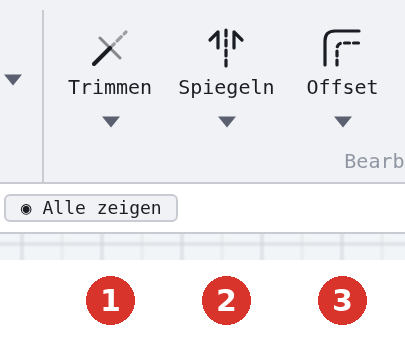

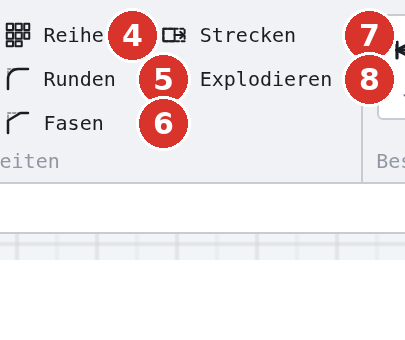

Menüband, Gruppe «Bearbeiten»: (1) Trimmen, (2) Spiegeln, (3) Offset — je mit Dreieck —, (4) Reihe, (5) Runden, (6) Fasen, (7) Strecken, (8) Explodieren
Menüband, Gruppe «Bearbeiten»: (1) Trimmen, (2) Spiegeln, (3) Offset — je mit Dreieck —, (4) Reihe, (5) Runden, (6) Fasen, (7) Strecken, (8) Explodieren — linke Hälftelinke Hälfte
Menüband, Gruppe «Bearbeiten»: (1) Trimmen, (2) Spiegeln, (3) Offset — je mit Dreieck —, (4) Reihe, (5) Runden, (6) Fasen, (7) Strecken, (8) Explodieren — rechte Hälfterechte Hälfte
Menüband, Gruppe Bearbeiten: (1) Trimmen, (2) Spiegeln, (3) Offset — je mit Dreieck —, (4) Reihe, (5) Runden, (6) Fasen, (7) Strecken, (8) Explodieren
FamilieWerkzeuge
Trimmen Trimmen · Brechen · Auftrennen · Ein Element trimmen · Zwei Elemente trimmen
Spiegeln Spiegeln · Drehen · Verschieben · Kopieren · Skalieren
Reihe Reihe (rechtwinklig) · Reihe polar
Offset Offset · CAM-Offset
Verschmelzen Verschmelzen · Verschmelzung lösen · Schalter für die Verschmelzungs-Marker

Ist das Fenster schmaler, klappt das Menüband Gruppen zu — in der deutschen Oberfläche bei 1400 Pixel Breite unter anderem Bearbeiten, Beschriften und Constraints, in der englischen nur einige davon. Eine zugeklappte Gruppe zeigt ein einziges Icon mit Dreieck; das Dreieck öffnet eine Liste aller Werkzeuge der Gruppe, nach Familien getrennt.

Zugeklappte Gruppe «Bearbeiten»: (1) Dreieck der Gruppe, (2) Liste mit allen Werkzeugen von Trimmen bis Explodieren
Zugeklappte Gruppe Bearbeiten (Fenster 1400 Pixel breit): (1) Dreieck der Gruppe, (2) Liste mit allen Werkzeugen von Trimmen bis Explodieren

Die Familie Verschmelzen gehört zur Gruppe Constraints. Steht die Gruppe offen, öffnet das Dreieck unter Verschmelzen die Familie; ist sie zugeklappt, stehen Verschmelzen, Lösen und der Marker-Schalter in der Liste der Gruppe.

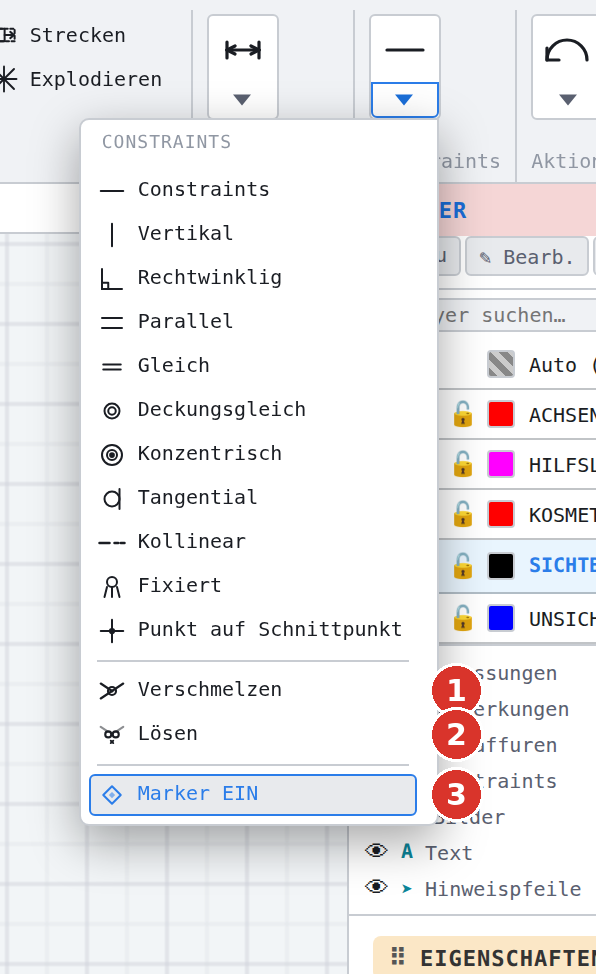

Familie «Verschmelzen» im Menüband: (1) Verschmelzen, (2) Verschmelzung lösen, (3) Verschmelzungs-Marker ein/aus
Familie Verschmelzen in der Gruppe Constraints: (1) Verschmelzen, (2) Verschmelzung lösen, (3) Verschmelzungs-Marker ein/aus

Ein Klick auf das Dreieck einer Familie zeigt die Liste unter der Überschrift VERWANDTE WERKZEUGE:

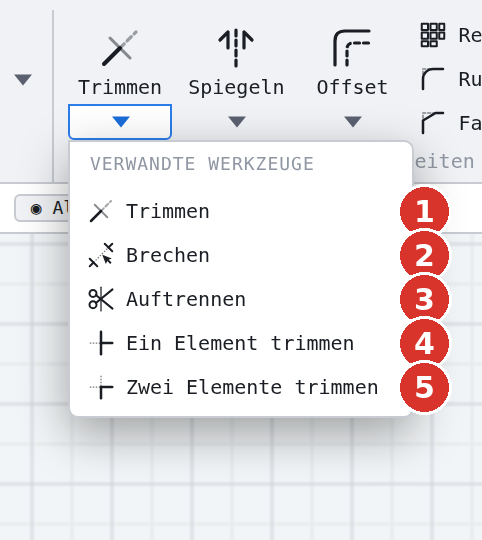

Familie «Trimmen»: (1) Trimmen, (2) Brechen, (3) Auftrennen, (4) Ein Element trimmen, (5) Zwei Elemente trimmen
Familie Trimmen: (1) Trimmen, (2) Brechen, (3) Auftrennen, (4) Ein Element trimmen, (5) Zwei Elemente trimmen

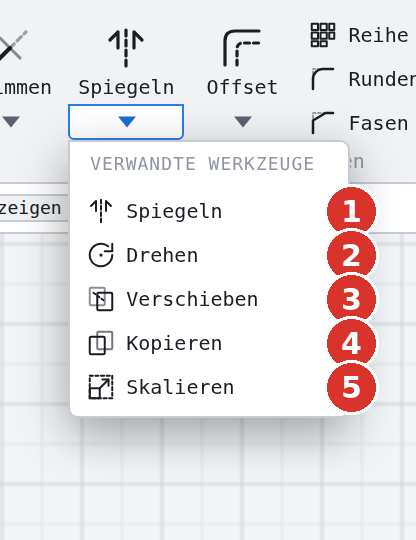

Familie «Spiegeln»: (1) Spiegeln, (2) Drehen, (3) Verschieben, (4) Kopieren, (5) Skalieren
Familie Spiegeln: (1) Spiegeln, (2) Drehen, (3) Verschieben, (4) Kopieren, (5) Skalieren

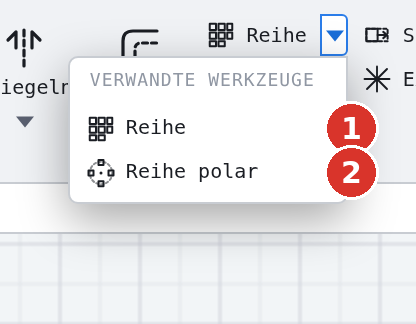

Familie «Reihe»: (1) Reihe (rechtwinklig), (2) Reihe polar
Familie Reihe: (1) Reihe (rechtwinklig), (2) Reihe polar

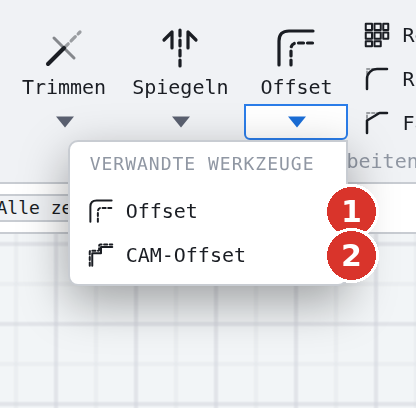

Familie «Offset»: (1) Offset, (2) CAM-Offset
Familie Offset: (1) Offset, (2) CAM-Offset

In der klassischen Leiste bilden dieselben Werkzeuge die Gruppe Bearbeiten mit vier Aufklapp-Dreiecken; die Gruppe Constraints mit der Familie Verschmelzen liegt bei 1400 Pixel Breite im Überlauf-Menü ☰ (breitenabhängig). Dort steht zuoberst die Gruppe Zusatzprogramme, danach Datei & Import/Export und Constraints.

Klassische Leiste, Gruppe «Bearbeiten»: (1) Trimmen, (2) Spiegeln, (3) Reihe, (4) Offset mit Aufklapp-Dreiecken, (5) Strecken, (6) Runden, (7) Fasen, (8) Explodieren
Klassische Leiste, Gruppe «Bearbeiten»: (1) Trimmen, (2) Spiegeln, (3) Reihe, (4) Offset mit Aufklapp-Dreiecken, (5) Strecken, (6) Runden, (7) Fasen, (8) Explodieren — linke Hälftelinke Hälfte
Klassische Leiste, Gruppe «Bearbeiten»: (1) Trimmen, (2) Spiegeln, (3) Reihe, (4) Offset mit Aufklapp-Dreiecken, (5) Strecken, (6) Runden, (7) Fasen, (8) Explodieren — rechte Hälfterechte Hälfte
Klassische Leiste, Gruppe Bearbeiten: (1) Trimmen, (2) Spiegeln, (3) Reihe, (4) Offset mit Aufklapp-Dreiecken, (5) Strecken, (6) Runden, (7) Fasen, (8) Explodieren

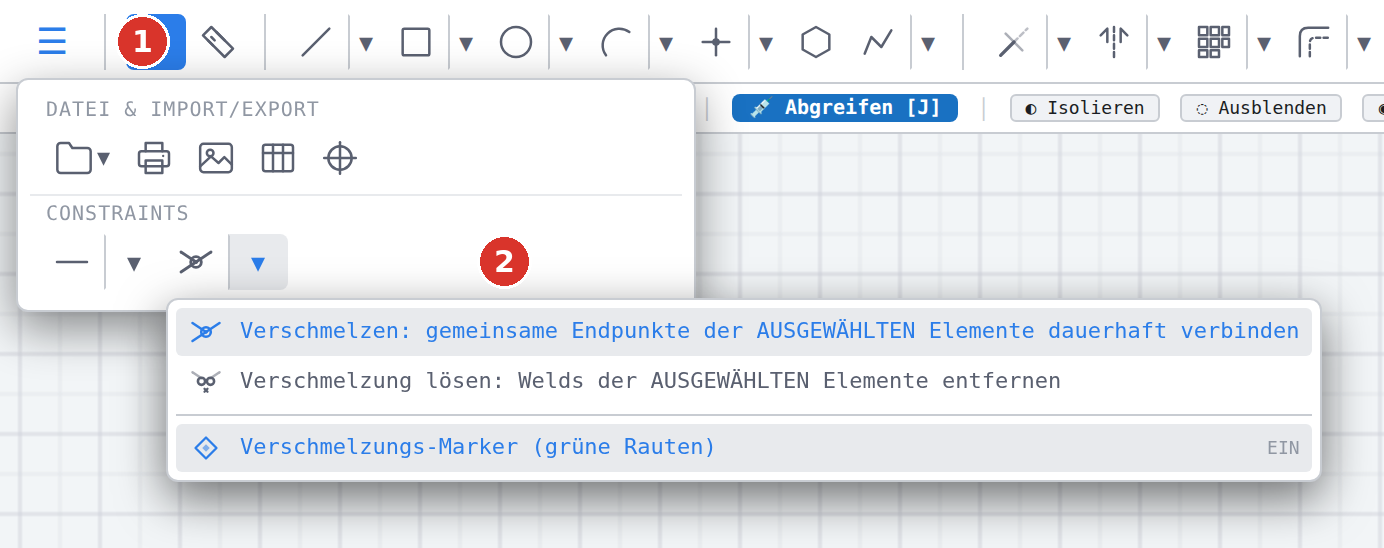

Überlauf-Menü «☰» (1) mit den Gruppen «Zusatzprogramme», «Datei & Import/Export» und «Constraints»; das Dreieck (2) öffnet Verschmelzen, Lösen und den Marker-Schalter
Überlauf-Menü ☰ (1) mit den Gruppen Zusatzprogramme, Datei & Import/Export und Constraints; das Dreieck (2) öffnet Verschmelzen, Lösen und den Marker-Schalter
Hinweis

Zeigt der Button einer Familie nicht das erwartete Werkzeug, steht im Zahnrad-Fenster die Option Variante merken auf ein: Der Button trägt dann das zuletzt benutzte Werkzeug der Familie (Einstellungen).

Jedes Werkzeug lässt sich ausserdem über die Befehlssuche (Kategorie Ändern) und über das Werkzeugfenster, Abschnitt Bearbeiten, starten. Die Zwischenablage-Befehle Ausschneiden, Kopieren und Einfügen haben keinen Button — sie liegen auf Ctrl + X, Ctrl + C, Ctrl + V, im Rechtsklick-Menü und in der Befehlssuche (Zwischenablage).

Vorauswahl und Nachwahl

Die Werkzeuge, die eine ganze Auswahl bearbeiten — Spiegeln, Drehen, Verschieben, Kopieren, Skalieren, beide Reihen, Verschmelzen, Lösen und Explodieren —, arbeiten am liebsten mit einer Vorauswahl: Sie wählen die Elemente zuerst (Auswählen), dann starten Sie das Werkzeug.

Starten Sie ein solches Werkzeug ohne Auswahl, beginnt die Nachwahl: Unter dem Kopf erscheint eine Leiste mit dem Namen des Befehls und der Zahl der gewählten Objekte; die Statuszeile meldet Spiegeln: Elemente wählen — Enter oder Rechtsklick übernimmt, ESC bricht ab. Sie wählen nun wie gewohnt — einzeln, mit Shift + Klick oder mit dem Gummiband — und bestätigen mit Enter, Rechtsklick oder Übernehmen. Danach geht das Werkzeug genau dort weiter, wo es mit Vorauswahl stünde, und die Statuszeile nennt den nächsten Klick (Spiegeln: ersten Punkt der Spiegelachse klicken).

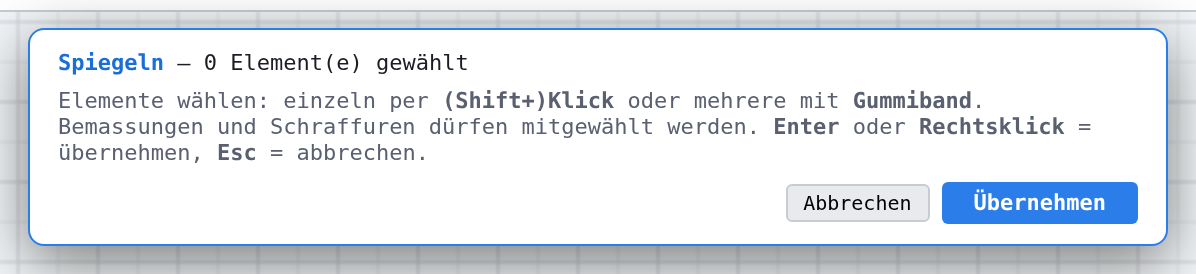

Die Nachwahl-Leiste: Befehl, Zahl der gewählten Objekte, «Abbrechen» und «Übernehmen»
Die Nachwahl-Leiste: Befehl, Zahl der gewählten Objekte, Abbrechen und Übernehmen

Ohne gewähltes Objekt lässt sich die Nachwahl nicht abschliessen (Bitte mindestens ein Element wählen — ESC bricht ab); Esc oder Abbrechen beendet sie und meldet zum Beispiel Spiegeln abgebrochen.

Die übrigen Werkzeuge — Trimmen, Brechen, Auftrennen, Ein/Zwei Elemente trimmen, Offset, CAM-Offset, Strecken, Runden, Fasen — brauchen keine Auswahl: Sie klicken die Elemente im Ablauf an. Dabei treffen sie keine unsichtbaren Elemente (ausgeblendeter Layer, Z-Ebene, Gruppe); ein Klick auf ein gesperrtes Element zeigt den Sperr-Hinweis. Explodieren aus dem Fenster Werkzeuge ohne Auswahl wählt das Werkzeug wie der Button; nach dem Explodieren einer Auswahl steht das Werkzeug wieder auf Auswählen.

Was mitreist

Verschieben, Kopieren, Drehen, Spiegeln und Skalieren nehmen mit, was zur Auswahl gehört:

  • Masse, die an einem gewählten Element hängen, folgen automatisch; freie Masse reisen mit, wenn sie mitgewählt sind (Drehen, Verschieben und Kopieren nehmen auch reine Mass-Auswahlen an).
  • Schraffuren reisen mit, wenn sie mitgewählt sind oder innerhalb der Auswahl liegen; ihre Ränder werden nach dem Vorgang neu bestimmt.
  • Verschmelzungen und Constraints kommen bei Kopien mit; beim Drehen und Skalieren werden Constraints der Auswahl aufgehoben, weil sie nicht mehr gelten könnten. Ein gedrehtes Rechteck wird zur Polylinie, bleibt aber dasselbe Element: Gruppe, Verschmelzungen an den Ecken und gebundene Beschriftungen bleiben erhalten.
  • Bewegen Sie nur einen Teil einer verschmolzenen Form — etwa eine Seite eines Rechtecks aus Linien, das schon beim Zeichnen verschmolzen wurde —, ziehen die verbundenen Ecken die angeschlossenen Teile mit; getrennt wird mit Verschmelzung lösen (Formen).
  • Spiegeln und Kopieren nehmen jede Schraffur genau einmal mit — auch wenn die Spiegelachse durch die Auswahl läuft oder der Versatz klein ist.
  • Fixierte Elemente (Constraint Fixiert) bleiben beim Verschieben stehen; ein Element, das mit einem fixierten oder gesperrten Element verschmolzen ist, wird nicht verschoben, gedreht oder skaliert, wenn der verschmolzene Punkt dabei wandern würde (siehe Gesperrtes und Fixiertes).

Spiegeln erzeugt Kopien — die Originale bleiben stehen. Was im Detail mitkommt, meldet die Statuszeile, etwa 3 kopiert (2x), 1 Schraffur(en).

Zerlegen ohne Verlust

Die Werkzeuge, die ein Element in Stücke zerlegen oder kürzen — Explodieren, Trimmen, Brechen und Auftrennen, Ein / Zwei Elemente trimmen und Fasen —, geben weiter, was am Element hängt:

  • Masse gehen auf das passende Stück über. Ein Längenmass über eine Trennstelle bleibt als Punkt-zu-Punkt-Mass zwischen den äusseren Enden stehen (gleicher Wert, gleiche Lage); wird nur ein Ende weggekürzt, misst es das Reststück. Ein Punkt-Mass an einem weggenommenen Ende bleibt fest an der alten Stelle. Ändert sich der Wert eines treibenden Masses, wird es getrieben (mit Meldung). Masse durchs Ansichtsfenster auf den Blättern folgen ebenso.
  • Beschriftungen (Hinweispfeil, Bemerkung, Bezug, Toleranzrahmen) bleiben an ihrer Stelle und hängen am Stück darunter; die Gruppe nimmt die Stücke auf.
  • Verschmelzungen gehen auf das Stück über, das an ihrem Punkt endet; gibt es keines, fallen sie weg wie beim Löschen.
  • Constraints: Explodieren und Auftrennen entfernen die Bedingungen des zerlegten Elements (mit Meldung). Trimmen und Brechen übertragen sie auf die Stücke; nur eine Punktbindung (Deckungsgleich) an einem weggenommenen Punkt fällt mit Meldung weg. Beim Brechen in der Mitte gehen Horizontal, Vertikal, Parallel, Rechtwinklig, Kollinear und Konzentrisch auf beide Stücke, Tangential auf das Stück mit dem Berührpunkt, Gleich fällt mit Meldung weg.
  • Ctrl+Z und Ctrl+Y stellen auch die umgehängten Masse und Beschriftungen auf den Blättern zurück; was Sie dazwischen auf dem Blatt geändert haben, bleibt.

Einzelheiten stehen auf den Befehlsseiten; zu den Massen siehe Bemassung.

Gesperrtes und Fixiertes

Elemente auf einem gesperrten Layer oder in einer gesperrten Gruppe ändert kein Werkzeug. Ein Klick darauf zeigt an der Klickstelle einen Hinweis mit Schloss: Er nennt den Layer bzw. die Gruppe; ein Klick auf das Schloss entsperrt. Der Hinweis verschwindet mit dem nächsten Klick oder Esc. Wieder sperren lässt sich über die Panels Layer und Gruppen.

Werkzeug «Trimmen», Klick auf einen Kreis auf dem gesperrten Layer «Bohrungen»: (1) Klickstelle, (2) Hinweis «Auswahl gesperrt», (3) Schloss zum Entsperren
Werkzeug Trimmen, Klick auf einen Kreis auf dem gesperrten Layer Bohrungen: (1) Klickstelle, (2) Hinweis Auswahl gesperrt — zum Entsperren auf das Schloss klicken:, (3) Schloss zum Entsperren

Elemente mit dem Constraint Fixiert werden nicht verändert: Brechen, Trimmen, Ein/Zwei Elemente trimmen und Fasen lehnen ein fixiertes Element, das sich ändern würde, mit roter Meldung ab (etwa Element ist fixiert — Trimmen abgelehnt); ebenso, wenn ein fixierter oder gesperrter Partner an einem verschobenen Punkt hängt (Verbundenes Element ist fixiert oder gesperrt — Trimmen abgelehnt). Abgelehntes legt keinen Rückgängig-Schritt an. Elemente auf gesperrten Layern bewegt auch der Constraint-Löser nie.

Dasselbe gilt für Verschmelzungen: Ist ein Element mit einem fixierten oder auf gesperrtem Layer liegenden Element verschmolzen (beim Verschieben auch über Deckungsgleich gebunden), lehnen Verschieben, Drehen, Skalieren, Strecken, das Gizmo und die Griffe ab, sobald der verschmolzene Punkt wandern würde — rote Meldung, etwa Mit fixiertem oder gesperrtem Element verschmolzen — Verschieben abgelehnt; nichts ändert sich, es entsteht kein Rückgängig-Schritt. Drehen und Skalieren um den verschmolzenen Punkt bleiben erlaubt; ein freier Partner folgt wie gewohnt. Ein Griff oder das Gizmo im Punktmodus an einem fixierten Element meldet Element ist fixiert — Verschieben abgelehnt; ebenso Verschieben und Gizmo, wenn die Auswahl nur aus fixierten Elementen besteht. Bei gemischter Auswahl bleiben die fixierten Elemente stehen, der Rest bewegt sich. Ein gesperrtes Element, das nur am selben Punkt liegt, zieht ein Griff nicht mit.

Fliegende Eingabefelder

Sobald ein Werkzeug einen Wert braucht, erscheint das fliegende Eingabefeld am Zeiger: dX/dY bei Verschieben, Kopieren und Strecken, ∠ beim Drehen, Faktor beim Skalieren, Z/S/dY/dX bei der Reihe, N/∠ bei der polaren Reihe, D beim Offset, R beim Runden, D1/D2 oder ∠/D beim Fasen. Sie können klicken oder tippen: Tab wechselt zwischen den Feldern, Enter übernimmt, Esc bricht ab. Der Mauszeiger liefert die Vorschau; ein Klick übernimmt den Wert der aktuellen Mausposition, ein getippter Wert hat Vorrang. Die Werkzeuge merken sich ihre letzten Werte (Zeilen und Spalten der Reihe, Fasenmasse, Offset-Abstand).

Gilt ein getippter Wert nicht — unlesbar, unendlich oder im Betrag grösser als 1'000'000'000'000 —, lehnt das Programm ihn mit roter Meldung ab (Keine gültige Zahl: … bzw. Zahl zu gross: …); es ändert nichts, das Feld bleibt offen, das Werkzeug läuft weiter. Ausdrücke wie 5*2 und ein Komma statt des Punkts sind erlaubt. Die Felder nehmen keine Exponentschreibweise an — tippen Sie 1000000 statt 1e6. Auch während der Fokus im Feld liegt, wirken Ctrl + N, Ctrl + O, Ctrl + S und Ctrl + Shift + S wie gewohnt.

Eine Reihe legt höchstens 20'000 Objekte an (Kopien mal Elemente samt Blockinhalt, Masse und Schraffuren); eine einzige Kopie der Auswahl geht immer. Darüber meldet die Statuszeile rot Reihe: zu viele Kopien (n Objekte) — höchstens m und kopiert nichts; der abgelehnte Wert wird nicht Vorgabe.

Der Objektfang führt jeden Klick auf Basis- und Zielpunkte; K öffnet die Koordinateneingabe.

Rückgängig

Jeder Änderungsbefehl ist ein Schritt für Rückgängig (Ctrl + Z) — auch eine Reihe mit vielen Kopien oder ein Ausschneiden. Beim mehrfachen Kopieren zählt jede abgesetzte Kopie einzeln. Was abgelehnt wird (fixiert, gesperrt, ungültige Zahl, Elemente treffen sich bereits im Schnittpunkt, Explodieren ohne Ergebnis), legt keinen Schritt an. Nimmt Ctrl+Z ein Zerlegen im Modell zurück, stellt es auch die Masse und Beschriftungen auf den Blättern wieder her, die das Zerlegen umgehängt hatte.

Auch Verschmelzen und Verschmelzung lösen sind je ein Schritt: Ctrl + Z nimmt das Verschmelzen ganz zurück — Verbindungen, verlagerte Endpunkte und eine dabei angelegte Zwangsbedingung Deckungsgleich — bzw. stellt gelöste Verbindungen wieder her. Ändert sich nichts, entsteht kein Schritt.

Gizmo statt Werkzeug

Kleine Verschiebungen, Drehungen und Skalierungen einer Auswahl erledigt auch das Gizmo: Griffe am Achsenkreuz ziehen, oder Werte im Gizmo-Fenster eintragen. Die Werkzeuge dieser Gruppe sind der Weg für Basispunkt und Zielpunkt mit Fang, für Kopien und Reihen.

Solange die Maustaste beim Ziehen am Gizmo gedrückt ist, bleibt alles Angewählte am alten Ort sichtbar — auch Texte, Masszahlen, Bemerkungen, Ballone, Bezüge, Toleranzrahmen, Bilder und die Texte von Blöcken; die neue Lage zeigt die Hervorhebung. Erst das Loslassen nimmt den alten Ort weg. Dasselbe gilt für die Griffe bis zum Absetzen. Ein einzeln angewählter Kreis bekommt den Gizmo-Punkt in sein Zentrum, und ein Klick auf das Gizmo ohne Ziehen ändert nichts und legt keinen Rückgängig-Schritt an (Gizmo).

Anzeige während des Ändern

Die Statuszeile nennt bei jedem Schritt, was erwartet wird, und zum Schluss, was geschehen ist; alle Meldungen stehen unter Meldungen beim Ändern. Eine Sprechblase am Mauszeiger zeigt Werkzeugname und Schritt.
