Sektion Hilfslinien

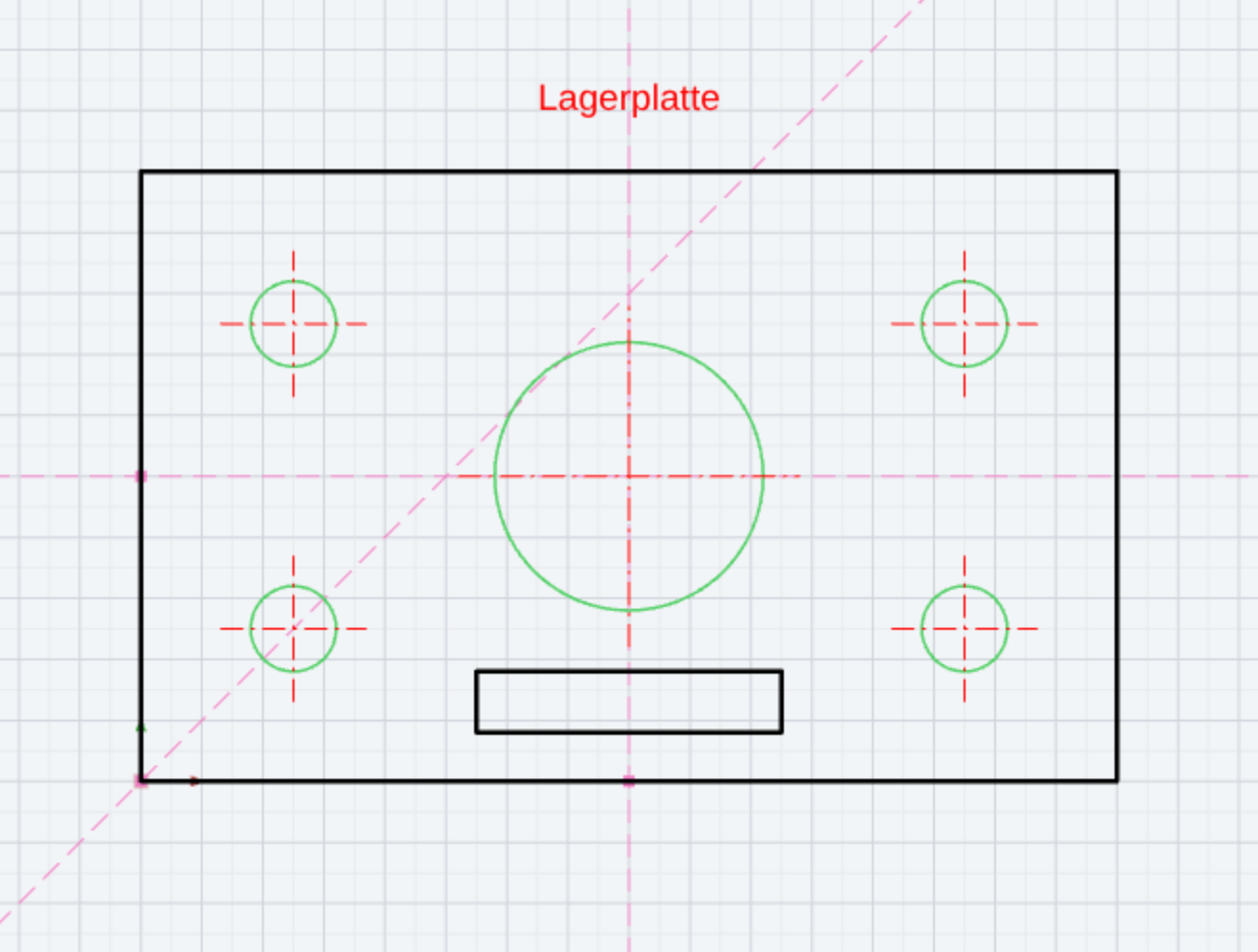

Hilfslinien sind unendliche Konstruktionslinien durch einen Punkt unter einem Winkel. Sie erscheinen nur am Bildschirm — nie im Druck, im DXF oder im SVG —, werden aber gefangen und mit der Zeichnung gespeichert. Die Sektion steht in der Werk-Reihenfolge an vierter Stelle.

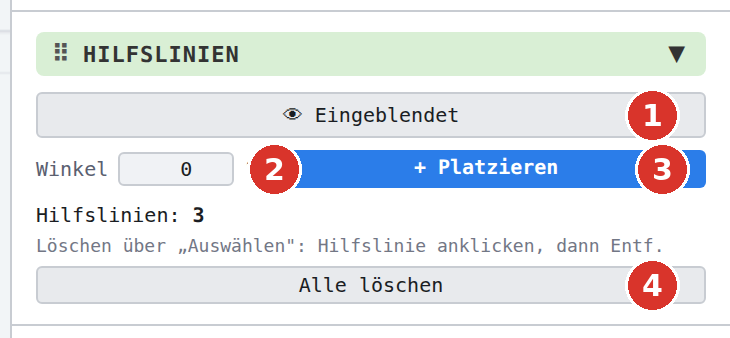

Felder#

👁 Eingeblendet / 🚫 Ausgeblendet#

Schaltet alle Hilfslinien am Bildschirm ein oder aus (Sprechblase Hilfslinien ein-/ausblenden (nur Bildschirm — nie Druck/Export)). Ausgeblendete Hilfslinien werden nicht gefangen.

Winkel#

Winkel der nächsten Hilfslinie in Grad: 0 = waagrecht, 90 = senkrecht, andere Werte frei. Eine Änderung während des Platzierens dreht die Vorschau mit.

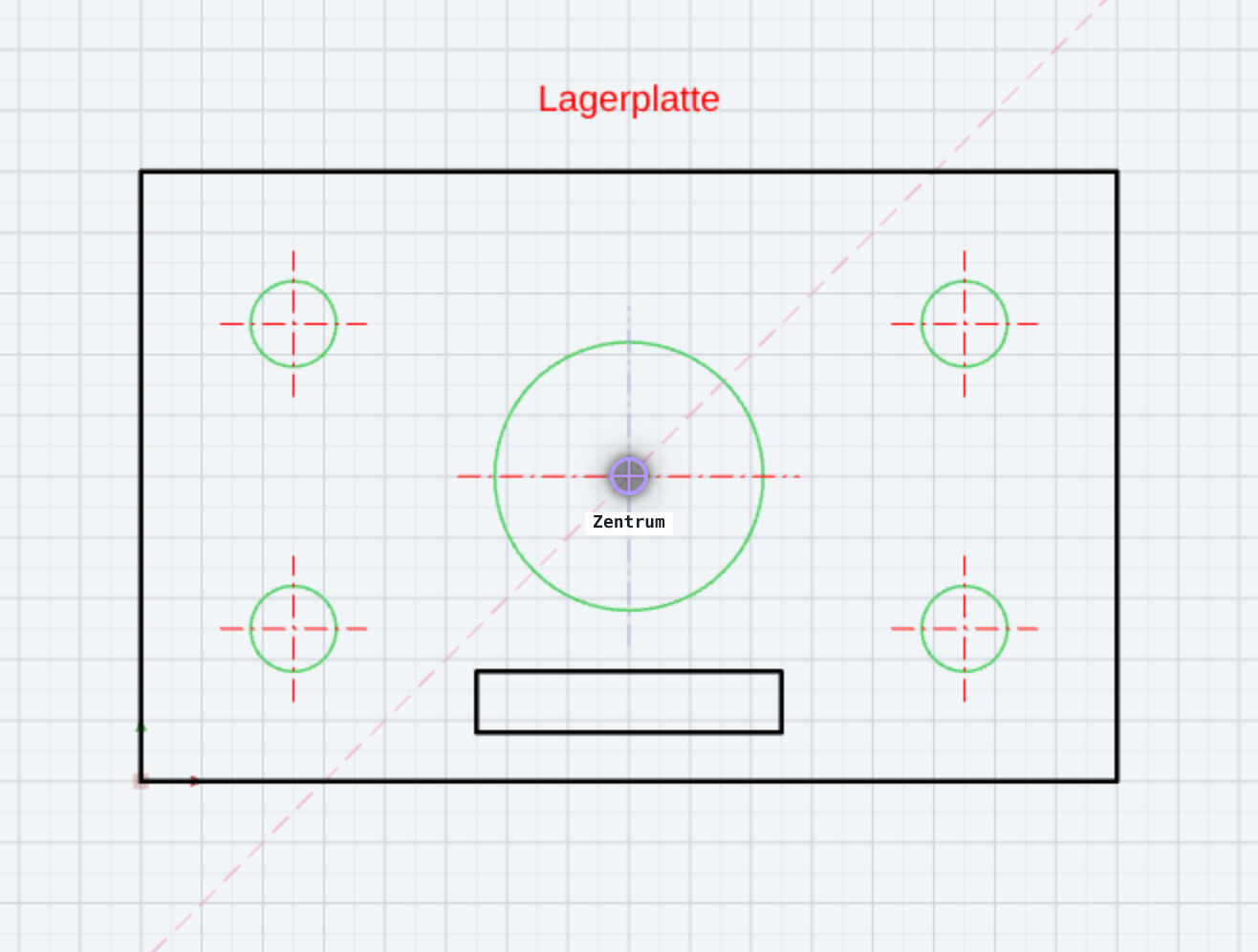

+ Platzieren#

Startet das Werkzeug Hilfslinie: Jeder Klick in die Zeichnung setzt eine Hilfslinie durch den geklickten Punkt (mit Objektfang) — Statuszeile Hilfslinie (45°): nacheinander Punkte anklicken — Esc beendet, nach jedem Klick Hilfslinie (45°) gesetzt — nächste platzieren oder Esc beendet. Esc beendet.

Anzahl und Löschen#

Hilfslinien: n und in Klammern die Anzahl gewählter. Einzelne Hilfslinien löschen Sie über das Werkzeug Auswählen: Hilfslinie anklicken, dann Entf (so steht es auch in der Sektion). Alle löschen entfernt alle (Alle Hilfslinien gelöscht).

Fang an Hilfslinien#

Hilfslinien werden vom Fang Element getroffen (und von der Automatik als nächster Punkt), ebenso ihre Schnittpunkte untereinander und mit Elementen (Fangmodus). Damit dienen sie als Lineal für Fluchten — die Objektfang-Spur (SPUR) leistet Ähnliches ohne dauerhafte Linie.

Verwandte Themen#

• Fangmodus
• Layer — dauerhafte Konstruktionsgeometrie legen Sie besser auf einen eigenen Layer wie HILFSLINIEN
