Blockverwaltung

Zweck#

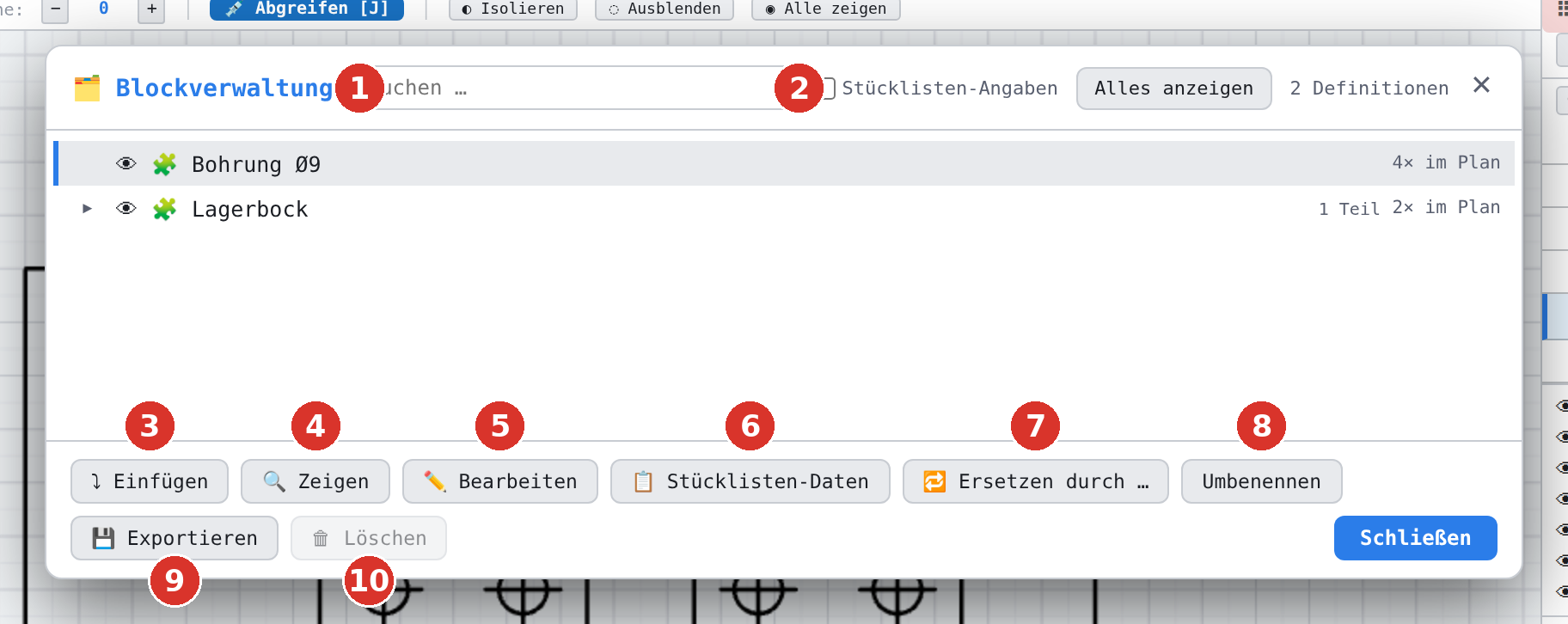

Öffnet das Fenster Blockverwaltung mit allen Blockdefinitionen der Zeichnung als Baum: Verschachtelung, Anzahl im Plan, Stücklisten-Kennzeichen, Auge, Suche und die Aktionen Einfügen, Zeigen, Bearbeiten, Stücklisten-Daten, Ersetzen, Umbenennen, Exportieren und Löschen. Das Fenster Feld für Feld: Dialog Blockverwaltung.

Aufruf#

• Panel Blöcke: Button 🗂️ Blockverwaltung (4 im Bild bei Blöcke).
• Doppelklick auf eine Blockinstanz in der Zeichnung — das Fenster öffnet sich mit diesem Block angewählt und aufgeklappt.
• Rechtsklick auf eine gewählte Instanz → 🗂️ Blockverwaltung… (5 im Bild bei Block bearbeiten).
• Befehlssuche : Blockverwaltung eintippen.

Der Befehl hat keinen Button im Menüband und in der klassischen Leiste; die Blockbefehle liegen in der Sektion Blöcke des Panels rechts, im Rechtsklick-Menü und in der Befehlssuche.

Ablauf#

Das Fenster liegt frei über der Zeichnung — die Zeichnung bleibt bedienbar, das Fenster lässt sich am Titel verschieben und merkt sich seine Lage. Eine Zeile anklicken wählt den Block an und hebt seine Instanzen in der Zeichnung hervor; dann eine Aktion unten wählen. Geschlossen wird nur mit Schliessen oder ✕; Esc gehört weiter der Zeichenfläche.

Verwandte Befehle#

• Block aus Auswahl erstellen, Block laden — neue Definitionen
• Stückliste anzeigen — die Stückliste aller Instanzen
