CAM-Offset (Fräsbahn)
Zweck
Der CAM-Offset versetzt eine ganze Kontur aus Linien, Bögen, Kreisen, Ellipsen, Ellipsenbögen, Polylinien, Splines oder Rechtecken um einen Abstand — so, wie eine Fräserbahn um ein Werkstück läuft: Aussenecken erhalten wahlweise Radien (der Fräserradius), Innenecken werden verschnitten. Anders als der einfache Offset verfolgt das Werkzeug die Kontur von Element zu Element selbsttätig und legt eine zusammenhängende Bahn ab — aus Linien und Bögen, bei einer vollen Rundung als Kreis und auf Wunsch mit Splines an den glatten Stellen (Ergebnis).
Der Abstand kommt aus dem Fenster CAM-Offset, live von der Maus oder aus einer Messung zweier Punkte in der Zeichnung.
Aufruf
- Menüband: Gruppe Bearbeiten, Dreieck am Button Offset — CAM-Offset (2).
- Klassische Leiste: Aufklapp-Dreieck der Familie Offset (4).
- Befehlssuche : CAM-Offset.
In der englischen Oberfläche trägt der Befehl in der Befehlssuche die deutsche Bezeichnung CAM-Offset (Fräsbahn); die Anleitungsleiste zeigt in beiden Sprachen nur die Kennung camoffset (Programmstand v3.0.31).
Ablauf
- Werkzeug starten — das Fenster CAM-Offset öffnet sich, die Statuszeile meldet CAM-Offset: Element anklicken · Maus = Seite und Abstand · ESC = abbrechen.

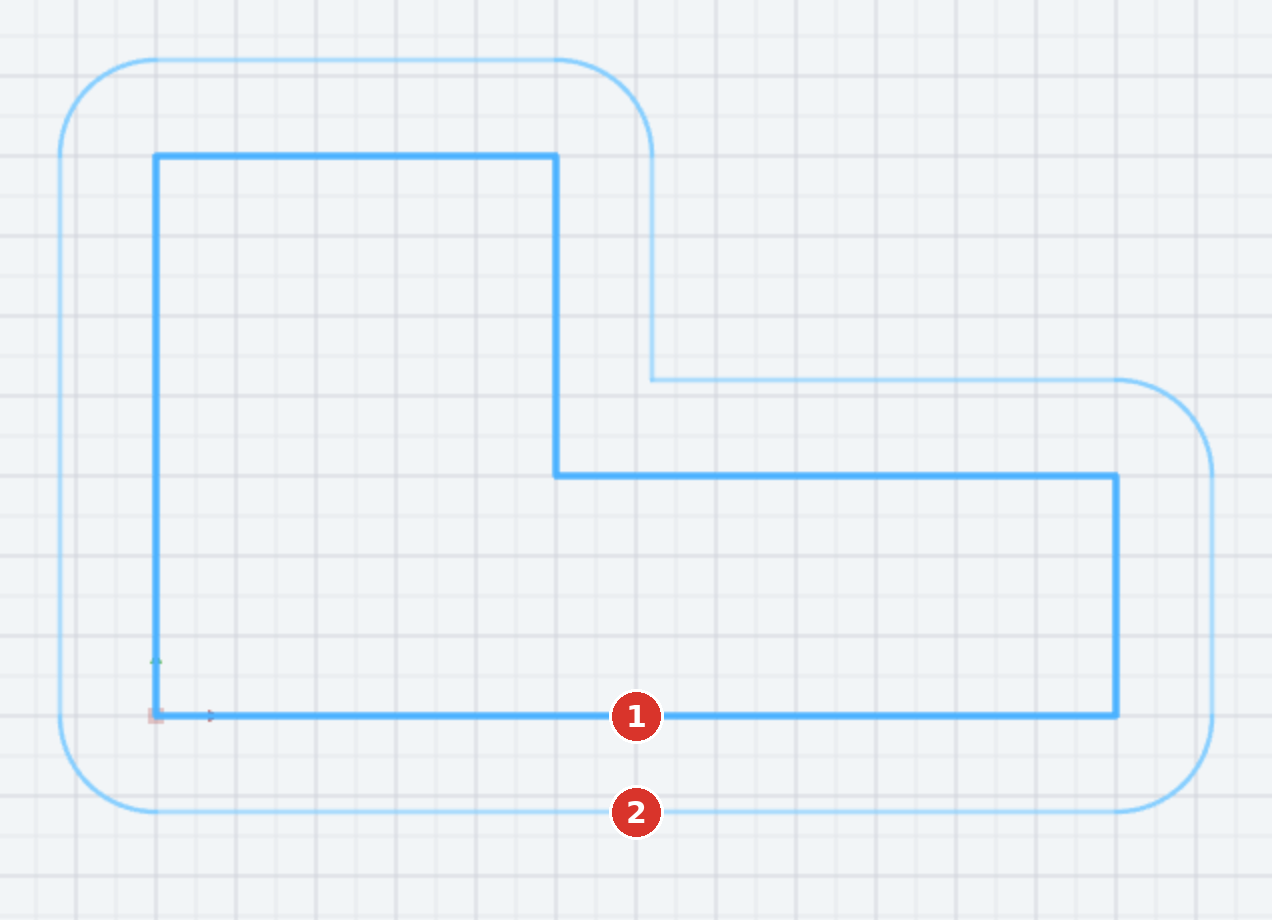

- Ein Konturelement anklicken (1). Das Programm folgt der Kontur über die gemeinsamen Endpunkte in beide Richtungen, bis sie geschlossen ist oder endet; die gewählten Elemente werden hervorgehoben, die Statuszeile zählt: CAM-Offset: 6 Elemente gewählt (geschlossen) · Absetzen im Dialog oder Rechtsklick · ESC = abbrechen.
- Maus bewegen (2): Die Seite des Zeigers bestimmt, ob die Bahn aussen oder innen läuft, der Abstand zum Element den Versatz — die Vorschau folgt live, das Feld Abstand im Fenster zeigt den Wert.
- Absetzen: Button Absetzen im Fenster oder Rechtsklick. Die Statuszeile bestätigt CAM-Offset: 8 Element(e) erzeugt, Abstand 12.00.
Esc bricht zu jedem Zeitpunkt ab (CAM-Offset abgebrochen), schliesst das Fenster und wechselt zu Auswählen — auch dann, wenn die Vorschau gerade an der Maus hängt.
Abstand festlegen
Drei Wege, jeder überschreibt den vorigen:
- Maus — solange die Vorschau live läuft, folgt der Abstand dem Zeiger.
- Feld Abstand — einen Wert tippen; der getippte Wert hat Vorrang vor der Maus. Ein Klick ins Freie (neben die Kontur) hält die Live-Vorschau an und stellt den aktuellen Abstand markiert ins Feld (CAM-Offset: Vorschau angehalten — Wert überschreiben oder Absetzen · Doppelklick ins Feld = wieder live). Ein Doppelklick ins Feld gibt der Maus die Führung zurück.
- Messen 📏 — CAM-Offset messen: ersten Punkt klicken, dann zweiten Punkt klicken: Der Abstand der beiden Punkte wird übernommen (CAM-Offset: Abstand 12.50 gemessen).
Verzweigungen und manuelle Wahl
Treffen an einem Endpunkt mehrere Elemente zusammen, hält die Verfolgung an: CAM-Offset: Verzweigung — Fortsetzung anklicken (2 Möglichkeiten). Sie klicken das Element an, mit dem die Kontur weitergehen soll. Ein weiteres Anklicken eines bereits gewählten Elements nimmt es wieder aus der Kette.
Mit dem Haken Geometrie manuell wählen verfolgt das Programm nichts selbsttätig: Jedes angeklickte Element kommt in die Kette, ein zweiter Klick nimmt es wieder heraus — der Weg für Konturen mit Lücken oder Überlappungen. Konturelemente sind Linien, Bögen, Kreise, Ellipsen und Ellipsenbögen, Polylinien, Splines und Rechtecke; Texte, Masse, Schraffuren und Blockinstanzen gehören nicht dazu (CAM-Offset: kein Konturelement am Klickpunkt (Linie/Bogen/Kreis/Ellipse/Polylinie/Spline/Rechteck)).
Kreise, Ellipsen und Splines — das Ergebnis
Ein geschlossenes Element ist eine Kontur für sich: Ein Kreis oder eine geschlossene Ellipse wird mit einem einzigen Klick zur Bahn, eine Verkettung mit anderen Elementen ist bei ihm nicht möglich (CAM-Offset: geschlossene Elemente lassen sich nicht anreihen). Offene Kurven — Ellipsenbögen und Splines — reihen sich wie Linien und Bögen über ihre Endpunkte in die Kette ein.
Die Parallelkurve einer Ellipse oder eines Splines ist selbst weder Ellipse noch Kreisbogen. Das Programm rechnet sie deshalb exakt aus und legt sie in einer von zwei Formen ab:
| Haken Glatte Kurven als Spline | Ergebnis |
|---|---|
| aus (Werk) | Die ganze Bahn besteht aus Linien und Bögen; die versetzten Kurven werden zu feinen Linienzügen. Der Versatz stimmt auf Bruchteile eines Hundertstelmillimeters. |
| ein | Jeder zusammenhängende glatte Lauf wird zu einem Spline — die Bahn bleibt an den Kurven glatt und besteht aus wenigen Objekten. An Ecken und dort, wo der Innenversatz die Kurve kappt, entstehen weiterhin Linien. |
Der Versatz eines vollen Kreises ist stets wieder ein Kreis — unabhängig vom Haken.
Die Wahl merkt sich das Programm für den nächsten Aufruf. Sie steht im Fenster CAM-Offset und lässt sich auch nach dem Wählen der Kontur noch umschalten; die Vorschau folgt sofort.
Beim einfachen Offset eines einzelnen Elements gibt es dieselbe Wahl über einen Umschalter im fliegenden Wertefeld — dort zusätzlich mit der Möglichkeit, die Parallelkurve einer Ellipse durch eine genäherte Ellipse zu ersetzen.
Optionen und Zusammenhänge
- Radien an Aussenecken (Werk ein): Aussenecken werden mit Bögen vom Radius des Abstands umfahren — die Bahn eines Fräsers. Ohne Haken laufen die versetzten Linien spitz zusammen.
- Ist der Versatz für die Kontur zu gross — etwa nach innen bei einer schmalen Tasche —, entsteht keine Bahn (CAM-Offset: keine gültige Bahn — der Versatz ist für diese Kontur zu gross).
- Die Bahn entsteht auf dem aktiven Layer als einzelne Objekte — Linien, Bögen, bei einer vollen Rundung ein Kreis, mit dem Haken auch Splines; sie ist ein Schritt für Rückgängig.
- Die Verfolgung nutzt die gemeinsamen Endpunkte der Elemente; lückenlose Konturen erhalten Sie mit dem Objektfang beim Zeichnen oder nachträglich mit Verschmelzen.
- Der zuletzt benutzte Abstand und der Haken Glatte Kurven als Spline stehen beim nächsten Aufruf wieder im Fenster.
