Ellipsen

Zweck#

Eine Ellipse hat zwei Achsen: die längere Hauptachse und die kürzere Nebenachse. Je nachdem, was in der Konstruktion gegeben ist, führt ein anderer Weg schneller zum Ziel — deshalb gibt es drei Werkzeuge. Das Ergebnis ist immer ein einzelnes Element; es lässt sich wie ein Kreis verschieben, drehen und skalieren.

Aufruf#

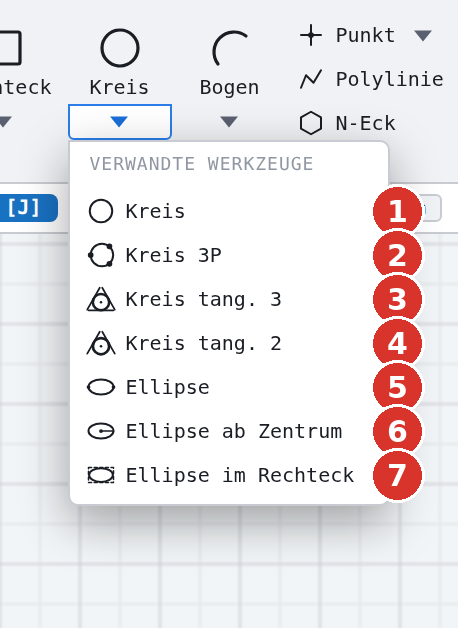

• Menüband: Gruppe Zeichnen, Dreieck am Button Kreis — Einträge Ellipse (5), Ellipse ab Zentrum (6) und Ellipse im Rechteck (7).
• Klassische Leiste: Aufklapp-Dreieck der Kreis-Familie (3).
• Befehlssuche : Ellipse.

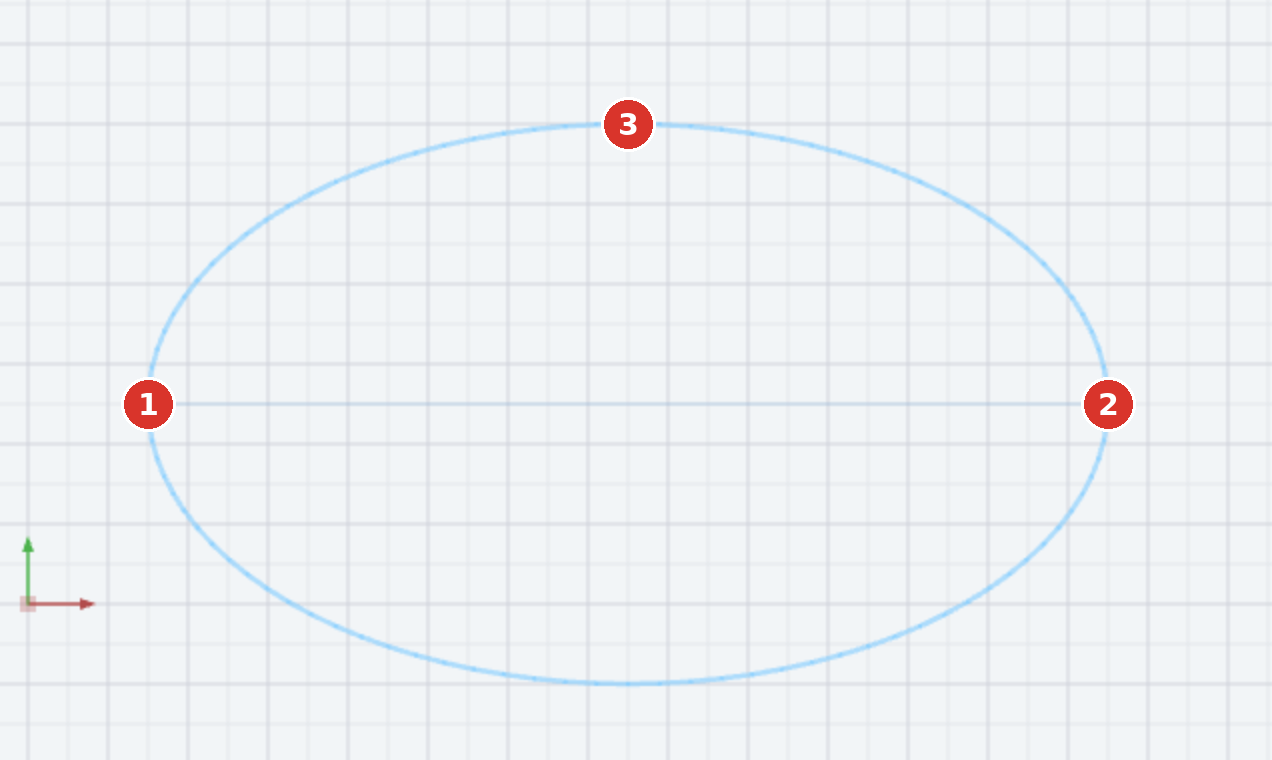

Ellipse (Achse, Ende)#

Ellipse Die Hauptachse wird durch ihre beiden Endpunkte festgelegt — der Weg, wenn die Länge der Achse und ihre Lage bekannt sind:

1. Ersten Achsenpunkt klicken (1).
2. Zweiten Achsenpunkt klicken (2) — Zweiter Achsenpunkt…. Die Strecke bestimmt Länge und Neigung der Hauptachse.
3. Halbe Nebenachse festlegen (3) — Halbe Nebenachse / Punkt…: neben die Achse klicken oder den Wert eintippen.

Eine zu kurze Achse lehnt das Programm mit Achse zu kurz ab, eine zu kleine Nebenachse mit Nebenachse zu klein.

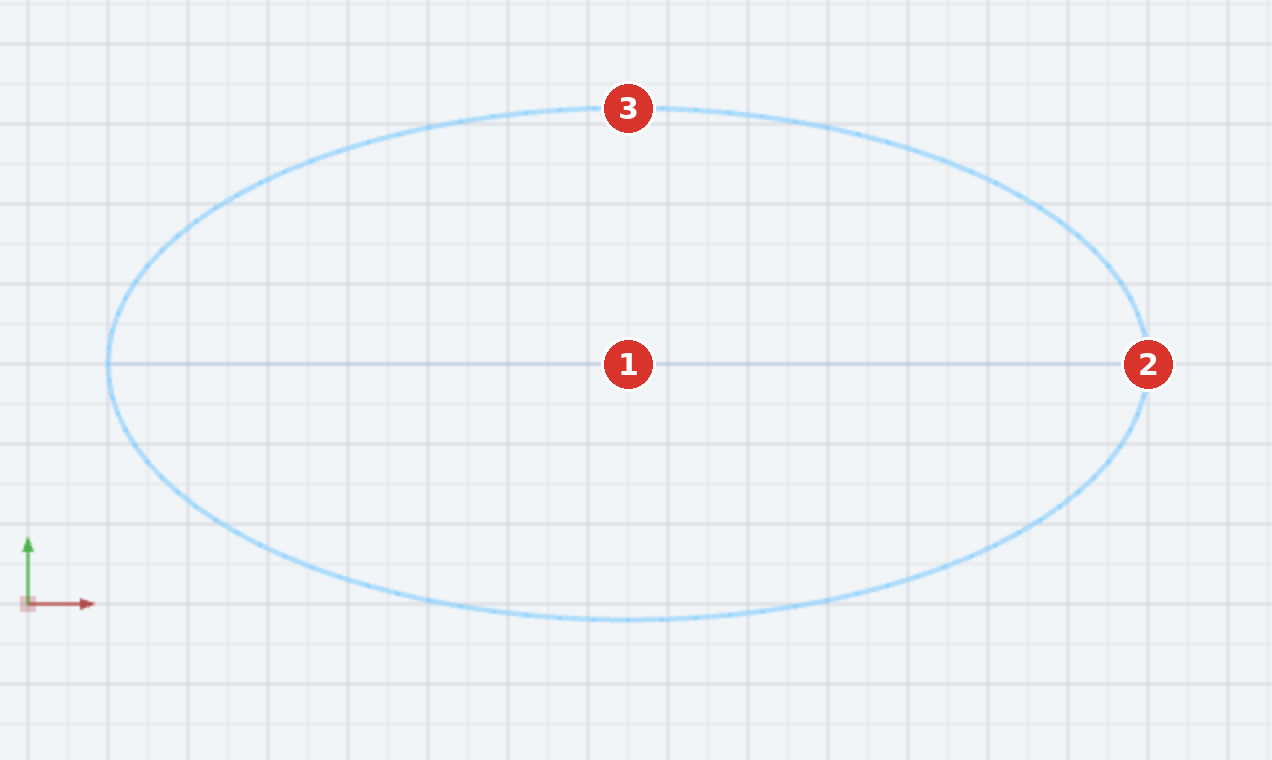

Ellipse ab Zentrum#

Ellipse ab Zentrum Hier beginnen Sie im Mittelpunkt — der Weg, wenn die Ellipse um einen bekannten Punkt liegen soll:

1. Zentrum klicken (1).
2. Endpunkt der ersten Halbachse klicken (2) — Achsen-Endpunkt (1. Halbachse)….
3. Zweite Halbachse festlegen (3) — Zweite Halbachse / Punkt….

Die Meldungen Halbachse zu kurz und Zweite Halbachse zu klein weisen auf zu kleine Werte hin.

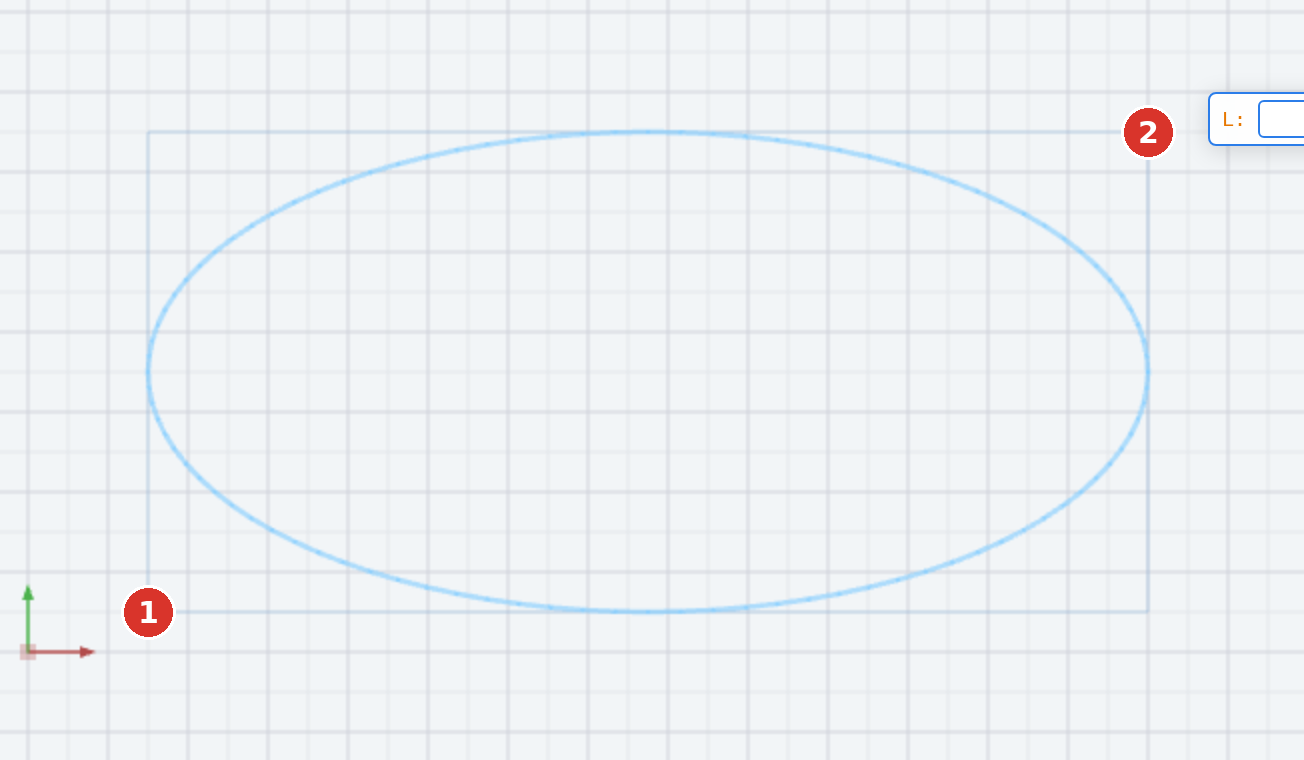

Ellipse im Rechteck#

Ellipse im Rechteck Zeichnet die Ellipse, die einem Hüllrechteck eingeschrieben ist — sie berührt alle vier Seiten in deren Mitte. Zwei Klicks genügen:

1. Erste Ecke des Hüllrechtecks klicken (1).
2. Gegenüberliegende Ecke klicken (2).

Das Hüllrechteck selbst wird nicht gezeichnet, es dient nur der Eingabe. Die Achsen der Ellipse liegen damit immer waagrecht und senkrecht.

Optionen#

• Alle drei Werkzeuge zeichnen auf dem aktiven Layer; Attribut abgreifen (J) wirkt vorher.
• Der Objektfang gilt für alle Punkte; ORTHO hält die Achse waagrecht oder senkrecht.
• Jede Ellipse ist ein eigener Schritt für Rückgängig.
