Rechteck

Zweck

Zeichnet ein achsparalleles Rechteck über zwei gegenüberliegende Ecken.

Aufruf

  • Taste: R.
  • Menüband: Gruppe Zeichnen Rechteck (2); im Dreieck daneben Rechteck (3 Punkte, gedreht), Langloch und Bananenloch.
  • Klassische Leiste: Button Rechteck (4).
  • Befehlssuche : Rechteck oder rect.
Menüband, Gruppe «Zeichnen»: (2) Rechteck
Menüband, Gruppe Zeichnen: (2) Rechteck

Ablauf

  1. Erste Ecke klicken (1).
  2. Die Vorschau folgt der Maus; das Eingabefeld zeigt Breite und Höhe (ΔX/ΔY) bzw. Diagonale und Winkel (polar).
  3. Gegenecke klicken (2) — oder Breite tippen, Tab, Höhe tippen, Enter. Negative Werte ziehen nach links bzw. unten.

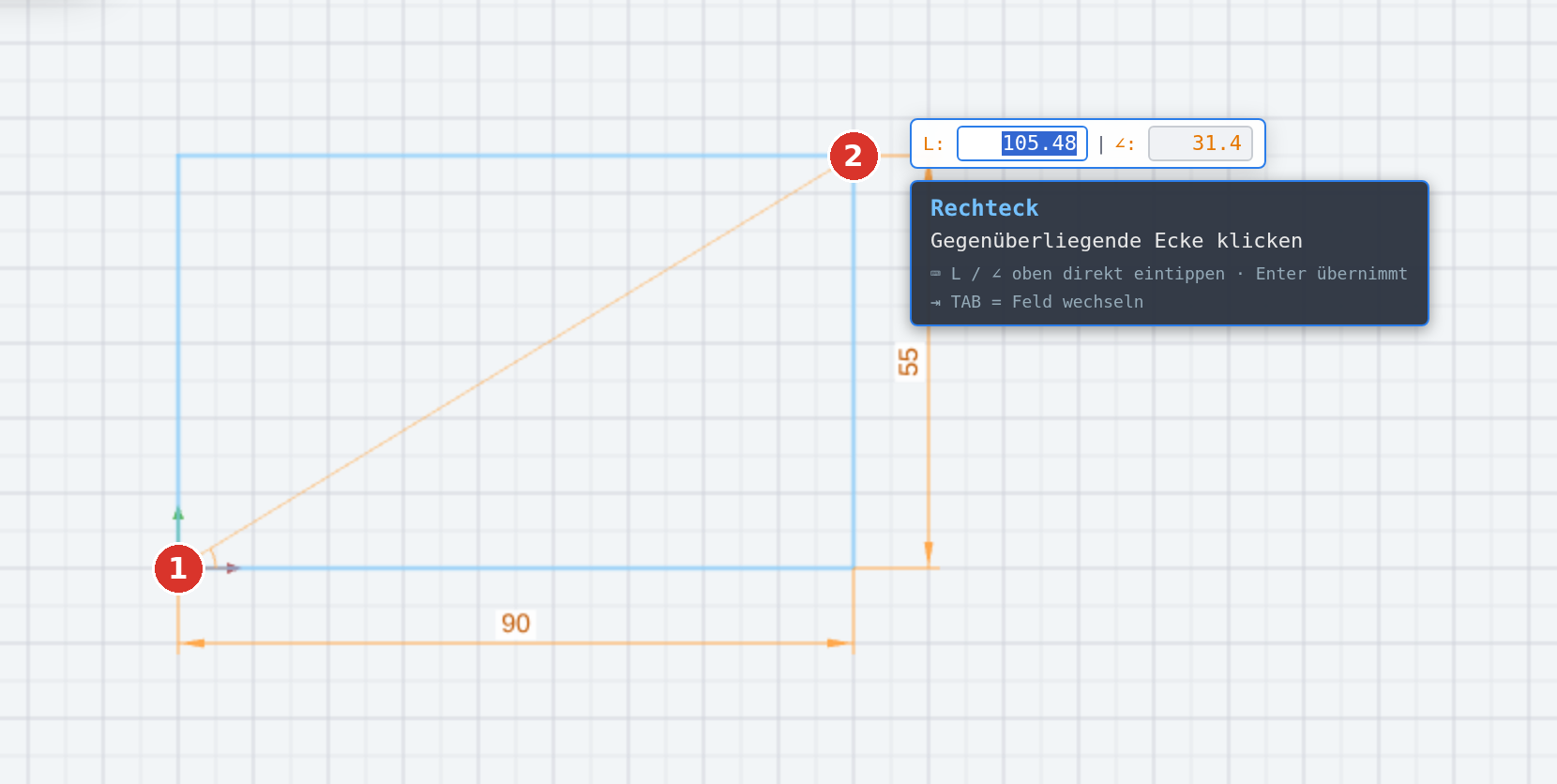

(1) erste Ecke, (2) Gegenecke; Breite und Höhe laufen mit
(1) erste Ecke, (2) Gegenecke; Breite und Höhe laufen mit

Ein Rechteck mit einer Seite unter 0,01 mm wird nicht erzeugt. Mit gesetztem Haken Bemassung beim Zeichnen erstellen entstehen Breiten- und Höhenmass mit.

Optionen

Mit dem Werkzeug öffnet sich das kleine verschiebbare Fenster ▭ Rechteck; es gilt auch für Rechteck (3 Punkte, gedreht) und schliesst sich mit dem Werkzeug. Das × im Fenster beendet das Werkzeug.

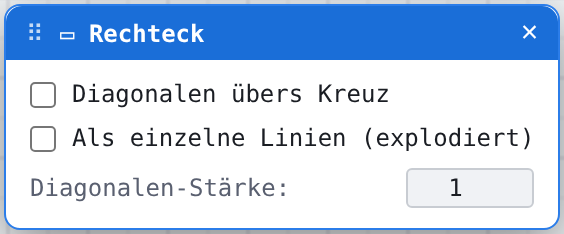

Das Fenster «Rechteck» mit den drei Optionen
Das Fenster Rechteck mit den drei Optionen
  • Diagonalen übers Kreuz: Zwei Diagonalen werden als echte Linien in Farbe und Layer des Rechtecks mitgezeichnet und mit ihm in eine Gruppe Rechteck mit Diagonalen gelegt.
  • Als einzelne Linien (explodiert): Das Rechteck wird sofort in vier Linien aufgelöst (wie mit Explodieren); die Masse hängen dann an zwei Kanten. Mit Diagonalen entsteht in diesem Fall keine Gruppe — explodiert heisst alles einzeln.
  • Diagonalen-Stärke: Strichstärke der Diagonalen (0 = Haarlinie, höchstens 10).

Die drei Einstellungen werden mit den Programmeinstellungen gespeichert.

Dazu ORTHO/SPUR und Attribut abgreifen wie bei der Linie.

Ist in der Kopfzeile der Schalter ⛓ Live-Constraints eingeschaltet, legt das Rechteck als einzelne Linien zusätzlich die Bedingungen an, die es genau erfüllt: Horizontal bzw. Vertikal für jede Seite (Live-Constraints). Die Diagonalen bleiben frei; ein Rechteck als ein Element erhält keine Bedingungen.

Verschmolzene Ecken

Mit Als einzelne Linien (explodiert) sind die vier Linien an den Ecken sofort verschmolzen — ob Sie die Gegenecke klicken oder Breite und Höhe eintippen; mit Diagonalen übers Kreuz gehören auch die Enden der Diagonalen dazu. Das geschieht im selben Schritt für Rückgängig wie das Rechteck und unabhängig vom Haken Auto-Verschweissen aktiv. Ziehen Sie danach eine Ecke am Griff, folgen die anschliessenden Linien; trennen lassen sie sich mit Verschmelzung lösen.

Ein Rechteck als ein Element hat keine Ecken zu verschmelzen; mit Diagonalen übers Kreuz werden die Enden der Diagonalen mit seinen Ecken verschmolzen.

Endet ein vorhandenes Element, etwa eine Linie, in einer Ecke eines solchen Rechtecks (als Linien oder mit Diagonalen), wird es ebenfalls mit verschmolzen — auch bei ausgeschaltetem Auto-Verschweissen; die Reichweite ist dieselbe wie beim Auto-Verschweissen. Auch bei sehr kleinen Rechtecken bleibt jede Ecke ein eigenes Gelenk — nahe beieinanderliegende Ecken werden nicht zusammengelegt.
