Messen
Zweck
Fragt Masse und Eigenschaften ab, ohne die Zeichnung zu verändern: Länge, Winkel, Koordinaten, Abstände, Flächen. Die Werte erscheinen im Fenster Messen und farbig in der Zeichnung und lassen sich in die Zwischenablage kopieren.
Aufruf
- Taste: I.
- Menüband: Gruppe Navigation Messen (2).
- Klassische Leiste: Button Messen (2).
- Befehlssuche : Messen oder measure.
Ablauf
- Das Fenster Messen öffnet sich oben mittig; die Liste oben wählt den Modus.
- Je nach Modus ein Element oder Punkte anklicken — mit Objektfang. Das Fenster zeigt die Werte, die Zeichnung die gemessene Strecke orange, ΔX rot und ΔY grün.
- Kopieren legt die Werte als Text in die Zwischenablage (Messwerte kopiert); Schliessen oder V beendet das Werkzeug.
| Modus | Bedienung | Ergebnis |
|---|---|---|

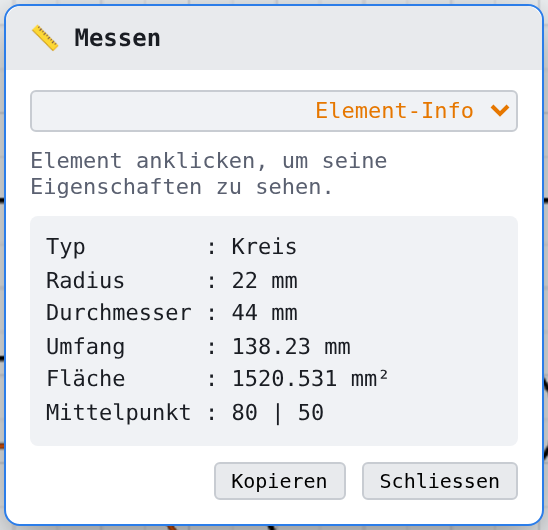

| Element-Info | ein Element anklicken | Typ und Kennwerte: Linie — Länge, Winkel, ΔX, ΔY, Start, Ende · Kreis — Radius, Durchmesser, Umfang, Fläche, Mittelpunkt · Bogen — Radius, Zentriwinkel, Bogen- und Sehnenlänge · Rechteck, Polylinie, Spline, Punkt entsprechend |

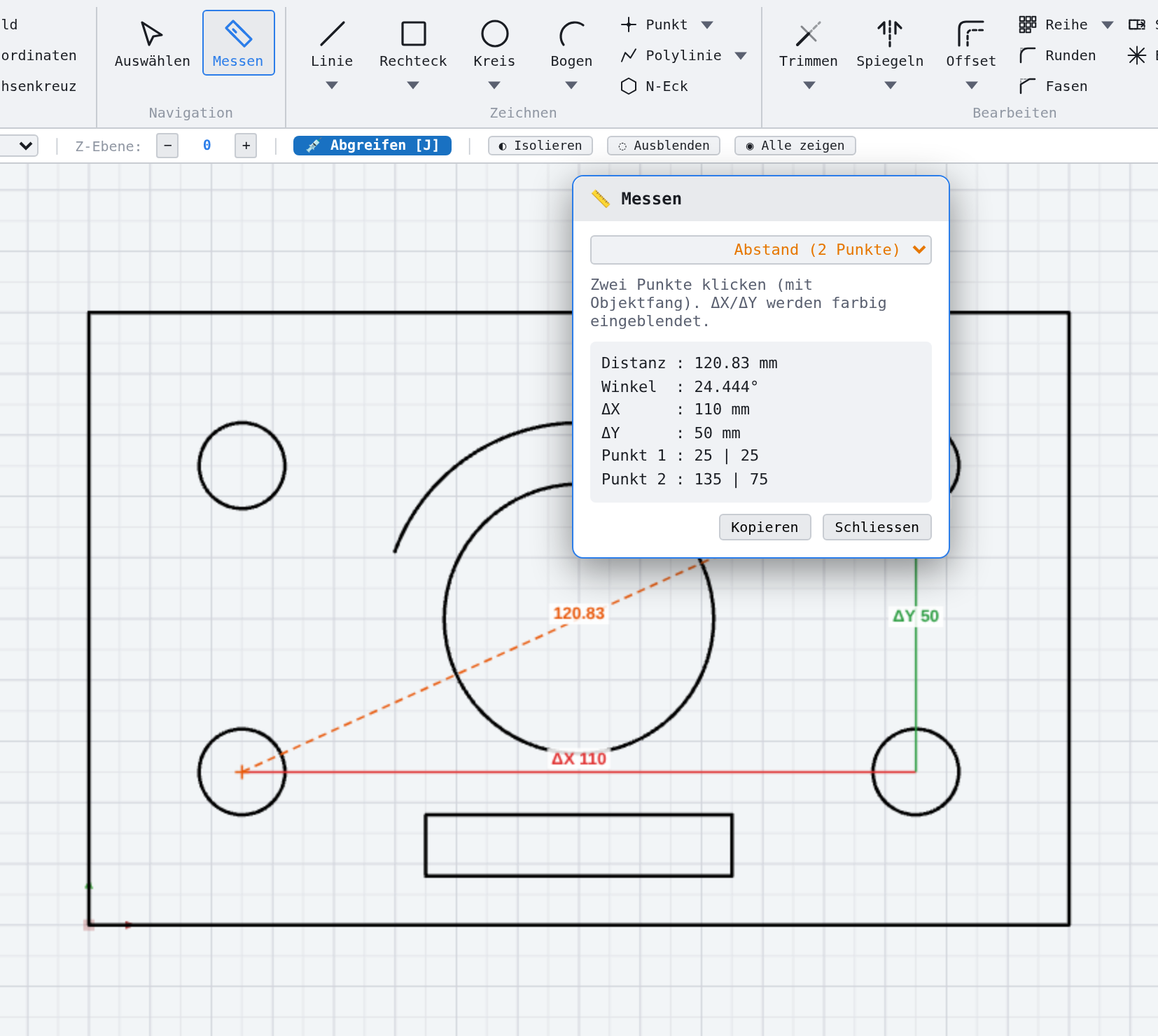

| Abstand (2 Punkte) | zwei Punkte klicken | Distanz, Winkel, ΔX, ΔY, beide Punkte |
| Punkt (Koordinaten kart. + polar) | einen Punkt klicken | X/Y und r/θ, bezogen auf den Bezugspunkt (Standard: Nullpunkt); Bezug setzen wählt einen anderen Bezug, ↺ setzt ihn zurück |
| Kettenmass (Σ über Punkte) | Punkte nacheinander klicken | Teilstrecken und Summe; Enter schliesst ab, ⌫ nimmt den letzten Punkt zurück, Esc beginnt neu |
| Min. Abstand (2 Elemente) | zwei Elemente klicken | kürzeste Verbindung, wird in der Zeichnung gezeigt |
| Winkel (2 Linien) | zwei Linien klicken | eingeschlossener Winkel |
| Fläche & Umfang | Automatisch: in eine geschlossene Fläche klicken (Kontur wie bei der Schraffur) · Manuell: Konturelemente anklicken, dann Enter | Fläche, Umfang, Schwerpunkt; 📍 Schwerpunkt als Punkt einfügen legt einen echten Punkt an |
In Ansichtsfenstern des Papierbereichs werden Modellwerte gemessen; das Fenster weist mit Modellwerte durch Ansichtsfenster darauf hin.
Optionen
Alle Optionen liegen im Fenster: Fenster Messen. Die Einheit folgt der Bemassungseinheit der Zeichnung (Einheiten).
Verwandte Befehle
- Bemassung — Mass dauerhaft in die Zeichnung setzen
- Panel Eigenschaften — Kennwerte des gewählten Elements, dort auch änderbar
