Polylinie

Zweck#

Zeichnet einen zusammenhängenden Zug aus Strecken, der als ein einziges Element entsteht. Das ist der Unterschied zur Linie, die bei jeder Strecke ein neues Element erzeugt: Eine Polylinie lässt sich mit einem Klick als Ganzes anwählen, verschieben und schraffieren.

Aufruf#

• Taste: Y.

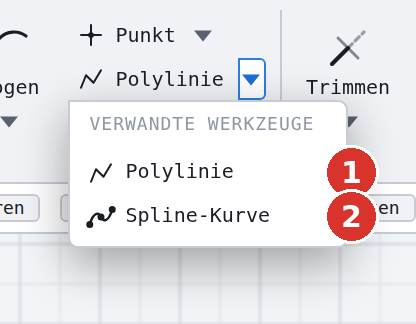

• Menüband: Gruppe Zeichnen, Button Polylinie (6); das Dreieck öffnet Spline-Kurve.
• Klassische Leiste: Aufklapp-Dreieck der Polylinien-Familie (5).
• Befehlssuche : Polylinie.

Ablauf#

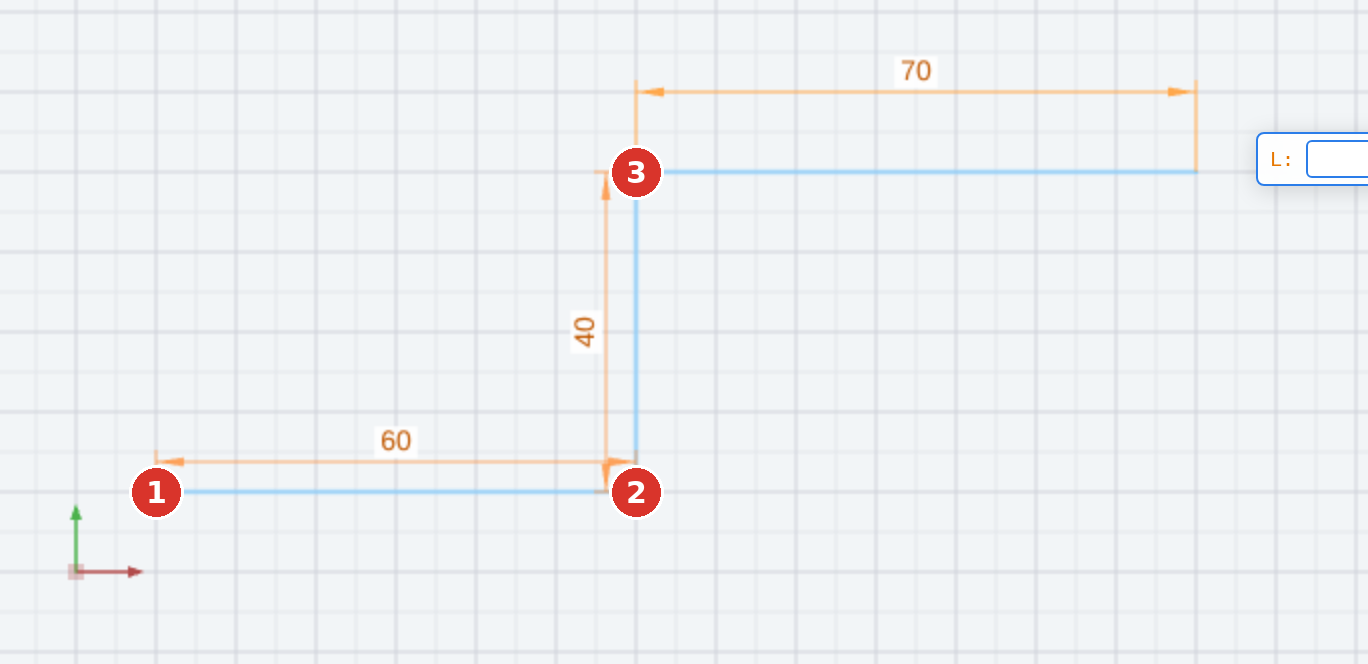

1. Startpunkt klicken (1).
2. Weitere Punkte klicken (2, 3 …) — am Zeiger steht das Feld L/∠ für Länge und Winkel des nächsten Stücks.
3. Beenden mit Enter oder einem Doppelklick — oder den Startpunkt anklicken, dann wird der Zug geschlossen.

Der Zug muss mindestens zwei Punkte haben, sonst entsteht nichts. Um den Zug zu schliessen, klicken Sie den Startpunkt an — der Objektfang führt Sie exakt darauf.

Was danach gilt#

• Die Polylinie ist ein Element: Auswahl, Verschieben, Löschen und Schraffieren greifen auf den ganzen Zug.
• Ist Bemassung beim Zeichnen erstellen eingeschaltet, erhält jedes Segment sein Längenmass (Live-Bemassung).
• Beginnt der Zug an einem bestehenden Endpunkt, verbindet ihn das Auto-Verschweissen damit.

Optionen#

• Der Zug entsteht auf dem aktiven Layer; Attribut abgreifen (J) wirkt vorher.
• ORTHO hält die Segmente waagrecht oder senkrecht, K öffnet die Koordinateneingabe.
• Der ganze Zug ist ein Schritt für Rückgängig.

Verwandte Befehle#

• Linie — einzelne Strecken
• Spline-Kurve — weiche Kurve durch dieselben Punkte
• Doppel-Linie · Vieleck
