Bemassung

Eine Bemassung Bemassung zeigt ein Mass der Zeichnung: eine Länge, einen Abstand, einen Durchmesser, einen Radius, einen Winkel oder eine Bogenlänge. Sie tippen die Zahl nicht ein — das Programm misst die Geometrie und schreibt den Wert an die Masslinie. Ändert sich die Geometrie, folgt das Mass. Masse sind eigene Objekte neben Geometrie, Schraffuren und Texten: Sie haben eine Z-Ebene, einen eigenen Systemlayer Bemassungen, einen Darstellungssatz (Schrift, Pfeile, Einheit, Nachkommastellen) und einen Bezug auf die bemassten Punkte oder Elemente.

Diese Seite beschreibt die Zusammenhänge. Die Schritt-für-Schritt-Anleitungen stehen unter Aufgaben, die Befehle unter Bemassung, Bogenmass, Winkel über 3 Punkte, Kettenmass, Basislinienmass, Bezugselement, Toleranzrahmen, Bemassungen nach hinten und Bemassungs-Einstellungen, die Dialoge unter Bemassungs-Einstellungen, Mass bearbeiten und Toleranzrahmen, die Meldungen unter Meldungen zur Bemassung.

Masstypen#

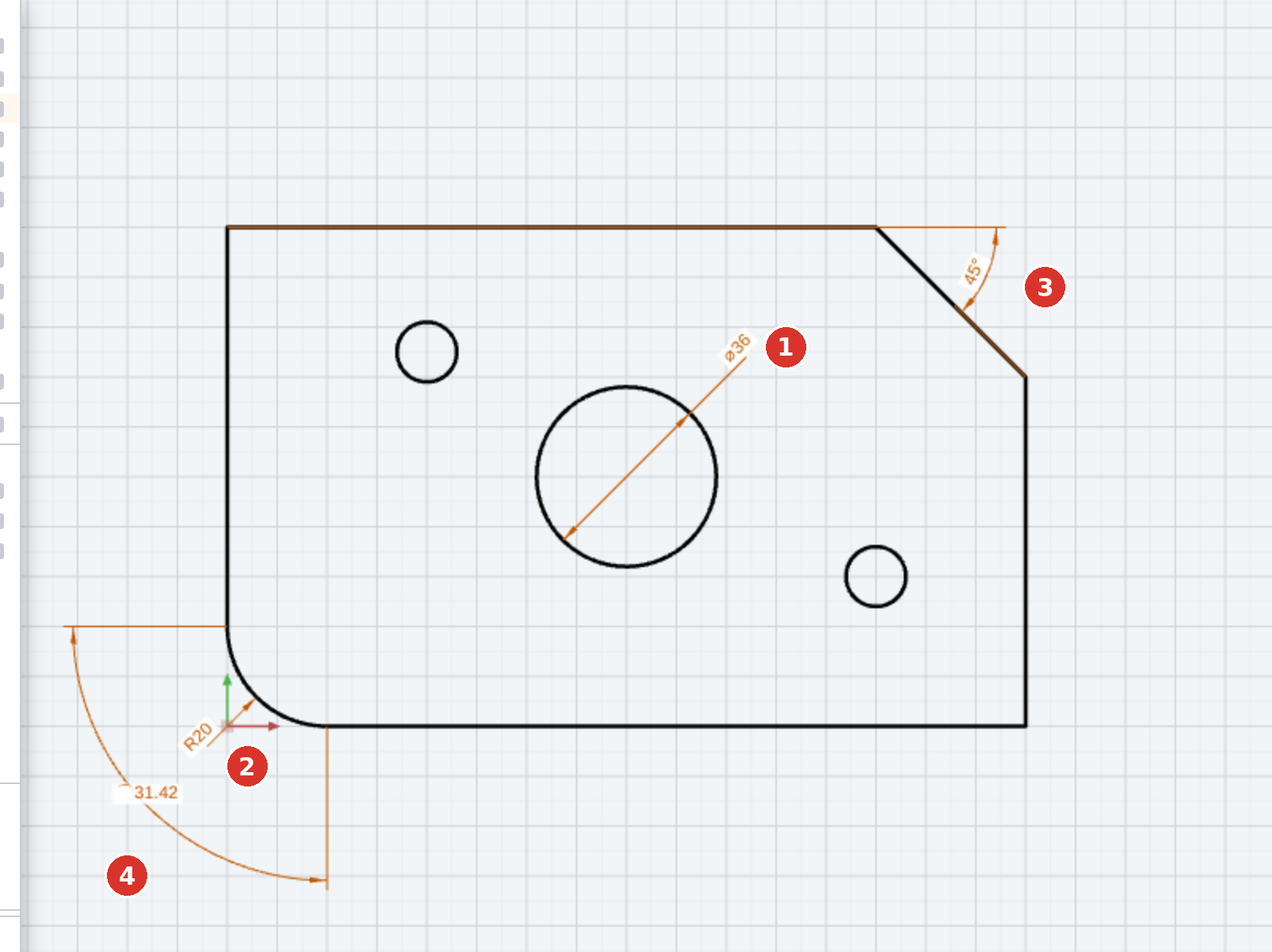

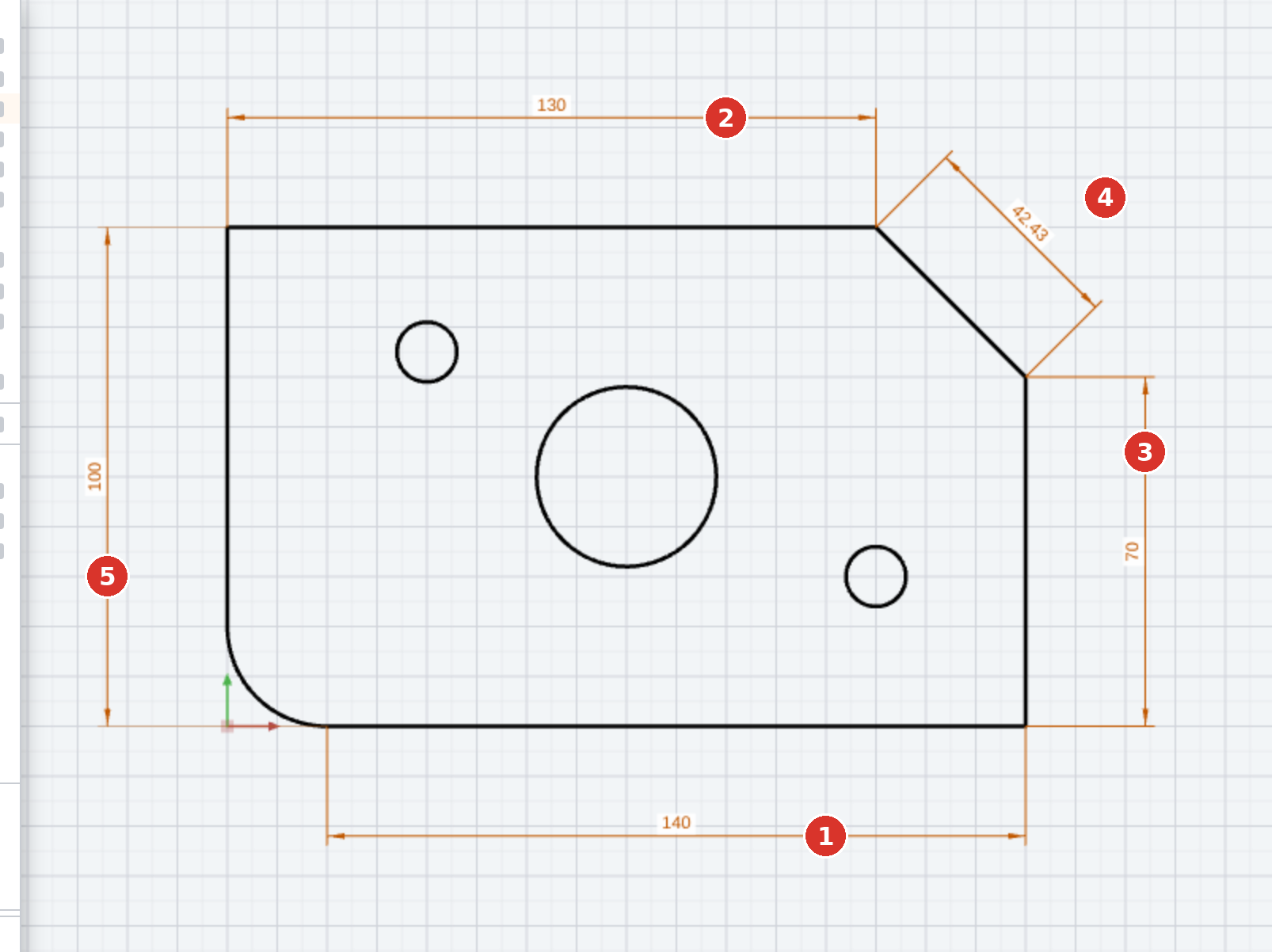

LiberoDraft unterscheidet zwei Familien von Massen. Element-Masse hängen an einem Element: an einer Linie (Längenmass), einem Kreis (Durchmesser), einem Bogen (Radius oder Bogenlänge), einem Rechteck (Breite und Höhe) oder einem Polyliniensegment. Sie entstehen, wenn Sie mit dem Bemassungswerkzeug das Element selbst anklicken. Punkt-Punkt-Masse verbinden zwei gefangene Punkte; sie entstehen, wenn Sie mit Punktfang (Endpunkt, Mittelpunkt, Zentrum, Schnittpunkt, Tangente) zwei Punkte klicken. Dazu kommen die Masse zwischen zwei Elementen: der Winkel zweier Linien, der Abstand zweier paralleler Linien und der senkrechte Abstand einer Linie zu einem Punkt.

Welcher Typ beim Punkt-Punkt-Mass entsteht, entscheidet die Lage des Mauszeigers beim dritten Klick gegenüber dem Rechteck, das die beiden Punkte aufspannen: innerhalb des Rechtecks entsteht das parallele Mass (die direkte Strecke), links oder rechts davon das vertikale, oberhalb oder unterhalb das horizontale Mass. Liegen beide Punkte auf derselben Höhe, gibt es nur das horizontale Mass; liegen sie auf derselben Breite, nur das vertikale. Die Statuszeile meldet Masslinie positionieren (H/V automatisch)…, und die Vorschau zeigt das Ergebnis, bevor Sie klicken.

Aufbau eines Masses#

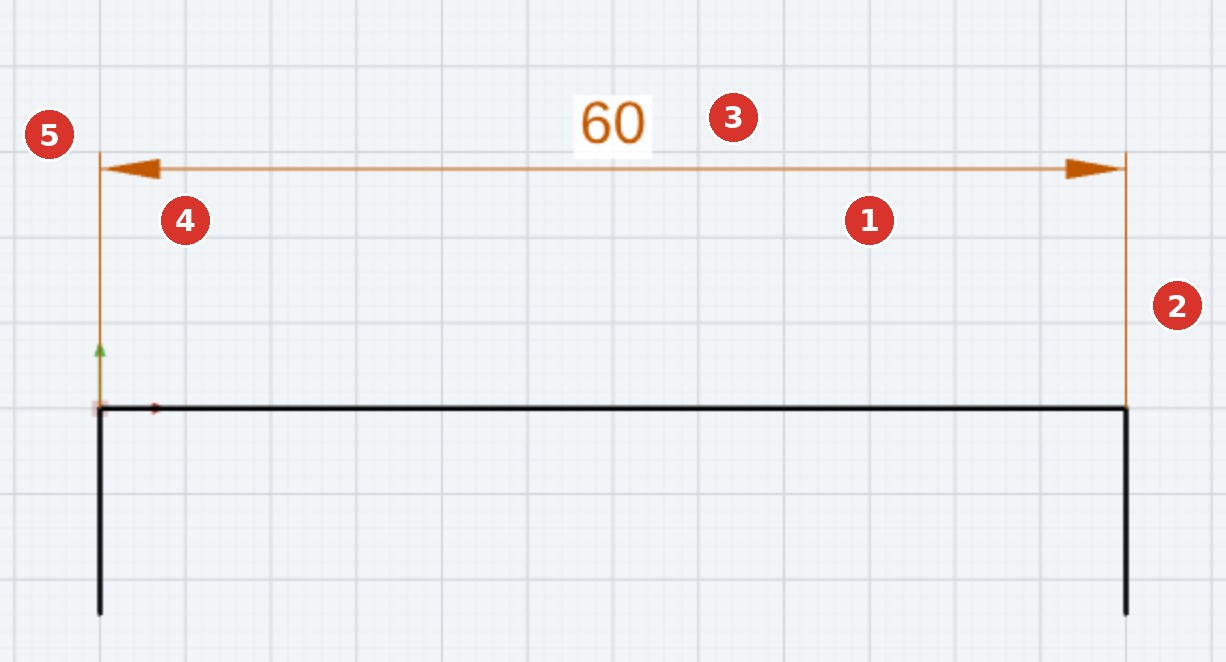

Die Masslinie (1) verläuft parallel zur gemessenen Strecke; ihr Abstand zur Geometrie ist frei wählbar und lässt sich später durch Ziehen ändern. Die Masshilfslinien (2) führen von den Bezugspunkten zur Masslinie und ragen um den Masshilfslinien-Überstand (5) darüber hinaus (Werk 1 mm). Die Masszahl (3) steht mittig über der Masslinie, kann aber entlang der Linie verschoben werden. Die Masspfeile (4) zeigen auf die Hilfslinien; ist die Strecke zu kurz für Pfeile und Zahl, klappen die Pfeile nach aussen, oder Sie stellen Pfeile: Aussen im Attribute-Panel ein.

Alle Grössen sind echte Millimeter der Zeichnung: Schrifthöhe (Werk 3.5 mm), Pfeillänge (3.5 mm), Pfeilbreite (1.2 mm), Überstand (1 mm). Am Bildschirm wachsen und schrumpfen sie mit dem Zoom, auf dem Papier sind sie im Massstab 1:1 genau so gross. Damit die Pfeile bei kleinem Zoom nicht verschwinden, gilt am Bildschirm eine Mindestgrösse von 9 Pixeln; sie bläht die Pfeile aber nie über ein Viertel der Masslinie hinaus auf.

Getrieben, treibend, abgekoppelt#

Jedes Mass hat einen von drei Modi. Sie wählen ihn im Dialog Mass bearbeiten mit den drei Buttons ⟳ getrieben, 🔒 treibend und ✂ abgekoppelt.

• Getrieben (Werkeinstellung): Das Mass misst die Geometrie. Der Wert ist gesperrt; ändert sich die Geometrie, ändert sich die Zahl. Ein getriebenes Mass ist ein Referenzmass. Mit Getriebene Masse in Klammern in den Bemassungs-Einstellungen erscheint es als (40) — allerdings nur bei Masstypen, die treibend sein könnten.
• Treibend: Der eingegebene Wert zwingt die Geometrie auf dieses Mass. Bei einer Linie wird die Länge gesetzt — dasjenige Ende wird festgehalten, das über Verschmelzungen mit einem fixierten Element verbunden ist; ist kein Ende eindeutig starr, bleibt der Mittelpunkt stehen. Beim Winkelmass behält die zuerst gewählte Linie ihre Richtung, die zweite wird um den Schnittpunkt gedreht. Treibende Masse wirken auch im Constraint-Solver: Wird die Geometrie verschoben oder verzerrt, setzt das Programm die treibenden Werte wieder durch. Ein fixiertes Element Fixiert lässt sich nie treiben; der Button treibend ist dann gesperrt.
• Abgekoppelt: Die Masszahl ist freier Text — oder leer, dann bleibt nur die Masslinie. Die Geometrie bleibt unverändert, Toleranzen entfallen. Beim Umschalten wird der aktuelle Anzeigewert als Text vorbelegt.

Treibend möglich sind Längen-, Radius-, Durchmesser-, Rechteck-, Polyliniensegment- und Winkelmasse über zwei Linien. Punkt-Punkt-Masse, Parallelabstände, Bogenmasse, Winkel über drei Punkte und alle Masse, die Modellgeometrie durch ein Ansichtsfenster bemassen, sind immer getrieben.

Nachführung und Bindung#

Ein Element-Mass kennt sein Element; wird die Linie verlängert oder der Kreis vergrössert, stimmt die Masszahl sofort. Ein Punkt-Punkt-Mass merkt sich zu jedem Punkt das Element und den Punktindex, an dem er gefangen wurde — es zählt der nächstgelegene Punkt aller Elemente, nicht der erste innerhalb der Toleranz, deshalb springt die Bindung bei eng liegenden Nachbarpunkten nicht um. Bewegt sich der Punkt, wandert das Mass mit. Ein Punkt ohne Fang bleibt frei.

Im Werkzeug Auswählen zeigt ein gewähltes Punkt-Punkt-Mass an beiden Bezugspunkten kleine Quadrate: gefüllt bei einem freien Punkt, hohl bei einem gebundenen. Ziehen Sie ein Quadrat, wird der Punkt mit dem aktuellen Fang neu gesetzt (Masspunkt neu setzen (mit Fang) — loslassen platziert); dabei wird die alte Bindung gelöst und am Ziel eine neue gesucht. Beim Radiusmass sitzt das Quadrat an der Pfeilspitze auf dem Bogen; damit versetzen Sie den Pfeil entlang des Bogens.

Wird ein bemasstes Element gelöscht, verschwindet das Element-Mass mit ihm. Beim Verschieben, Kopieren, Drehen und Spiegeln reisen die Masse mit, deren Bezüge vollständig in der Auswahl liegen; ausdrücklich mitgewählte Masse reisen immer mit. Beim Ausschneiden und Einfügen über die Zwischenablage gilt dasselbe (Masse und Schraffuren reisen mit ihren Elementen mit).

Masse verschieben und wählen#

Im Werkzeug Auswählen fassen Sie ein Mass an der Masslinie oder an der Masszahl:

• Ziehen an der Masslinie verschiebt den Abstand zur Geometrie (bei Punkt-Punkt-Massen die Lage der Masslinie). Ein Etikett am Zeiger zeigt den Wert. Beim Anfassen bleibt die Linie exakt liegen; sie springt nicht zum Zeiger.
• Ziehen an der Masszahl verschiebt die Zahl entlang der Masslinie. Mit Masse einrasten (Smart Guides) rastet die Zahl auf die Mitte ein, und Masslinien richten sich an bestehenden Massen aus (Fluchtlinie). Ctrl gedrückt halten unterdrückt das Einrasten vorübergehend. Seit Programmstand v3.0.47 wirkt dieselbe Ausrichtung schon beim Setzen (Fluchtfang) — dort allerdings ohne Unterdrückungstaste.
• Ein Klick wählt das Mass; Shift-Klick fügt weitere Masse zur Auswahl hinzu. Del löscht die gewählten Masse.
• Doppelklick öffnet Mass bearbeiten; Ctrl+Doppelklick öffnet das Attribute-Panel. Beides steht auch im Rechtsklick-Menü.
• PgUp und PgDn heben oder senken die Z-Ebene der gewählten Masse.

Masse in einer gesperrten Gruppe sind nicht anwählbar; Masse, die zu einer Gruppe gehören, werden mit ihr ausgeblendet. Ist ein Element auf einem ausgeblendeten Layer, verschwindet auch das daran hängende Mass.

Ketten- und Basislinienmass#

Kettenmass Kettenmass und Basislinienmass Basislinienmass sind Serienmodi des Bemassungswerkzeugs. Das erste Mass entsteht wie ein normales Punkt-Punkt-Mass mit Positionsklick; sein Stil (horizontal, vertikal oder schräg) und die Lage der Masslinie gelten für die ganze Serie. Jedes weitere Mass braucht nur noch einen Klick je Punkt; die Statuszeile zählt mit (2. Mass gesetzt — nächsten Punkt klicken, ESC beendet). Esc oder ein Werkzeugwechsel beendet die Serie (Masskette beendet).

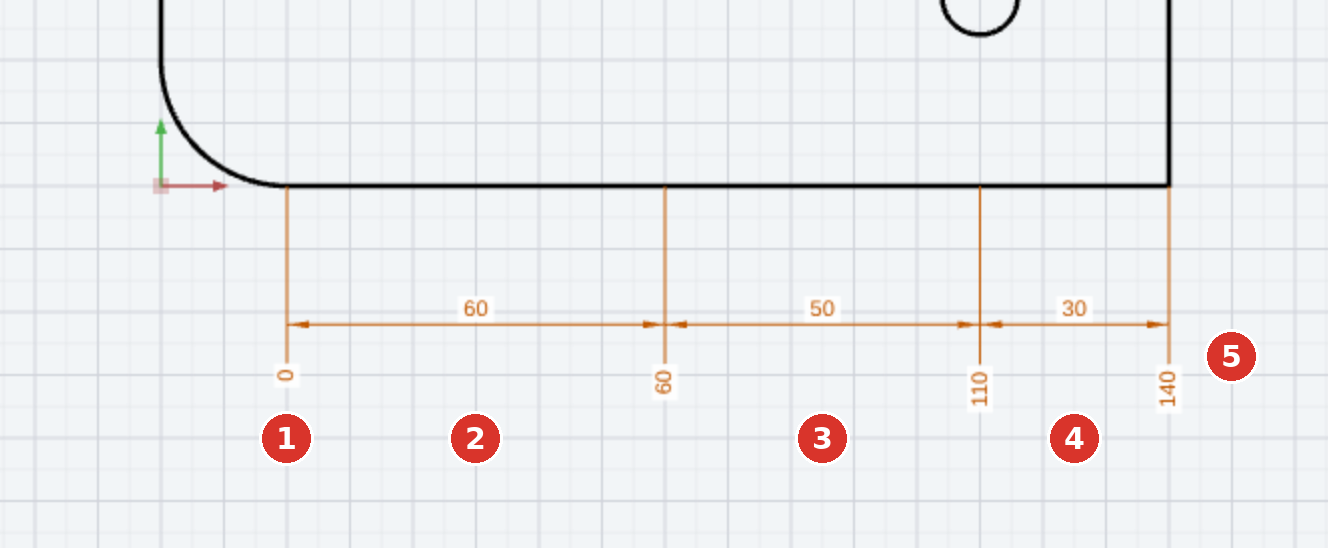

• Beim Kettenmass beginnt jedes weitere Mass am Endpunkt des vorherigen. Alle Glieder einer Kette bilden eine Einheit: Verschieben Sie eines, folgt die ganze Kette; versetzen Sie einen gemeinsamen Punkt, wandert der Nachbar mit. Nach jedem Klick ordnet das Programm die Punkte entlang der Kettenachse und baut die Glieder als lückenlose Partition neu auf — auch ein Klick zurück (etwa 0, 15, 21, 38, dann 36) erzeugt keine überlappenden Segmente. Zwei Punkte auf derselben Achsposition zählen als ein Punkt. Die Kette bleibt am zuerst geklickten Punkt orientiert.
• Mit Kettenmass: Gesamtmass ab Nullpunkt (Werk ein) steht an jeder Masshilfslinie das Laufmass vom ersten Punkt aus, um 90° gedreht; am Nullpunkt steht 0. Die Laufmasse lassen sich mit der Maus verschieben; ein seitlicher Versatz erzeugt einen Knick in der Hilfslinie.
• Rechtsklick auf ein Kettenglied bietet Kettenmass einfügen…: Ein Klick innerhalb eines Glieds teilt es am gefangenen Punkt, ein Klick ausserhalb der Kette verlängert sie bis zum neuen Punkt. Rechtsklick Masskette auflösen oder Explodieren macht aus den Gliedern normale Einzelmasse.
• Ist das erste Mass schräg (parallel), legt es den Lagewinkel fest; die Kette wird als gedrehtes Mass geführt, und Punkte neben der Achse werden auf sie projiziert.

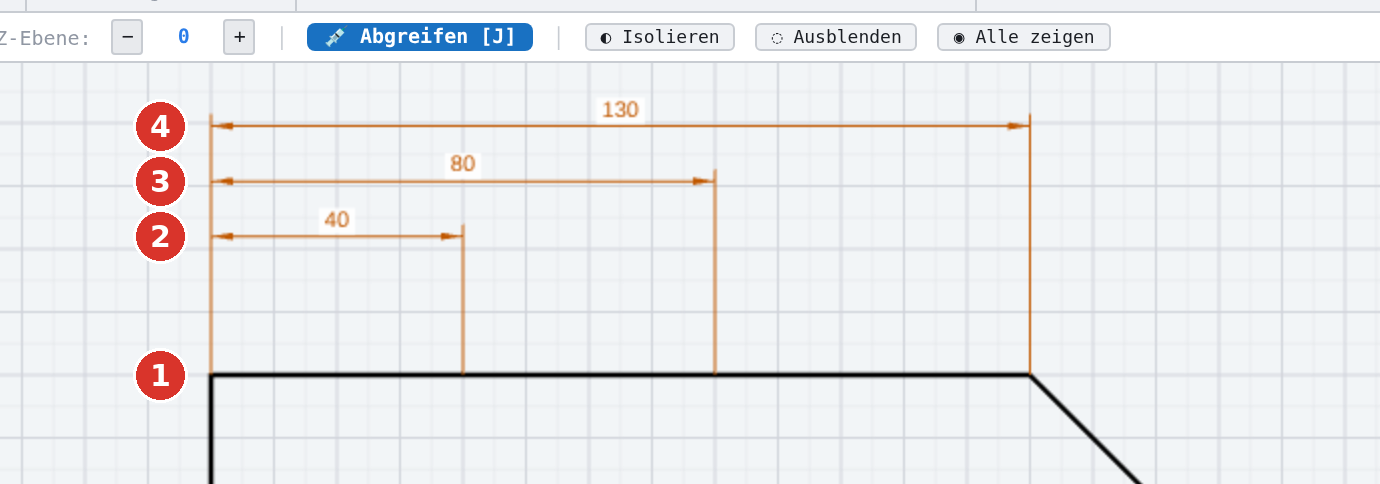

• Beim Basislinienmass beginnt jedes weitere Mass am Basispunkt (dem ersten Punkt), die Masslinien staffeln sich nach aussen. Der Staffelabstand beträgt das 2,5-fache der Schrifthöhe (Werk 8.75 mm).

Unter Letzte Befehle im Rechtsklick-Menü erscheint die tatsächlich benutzte Funktion (Kettenbemassung, Basislinienbemassung) statt des allgemeinen Eintrags Bemassung.

Einstellungen und Bemassungstypen#

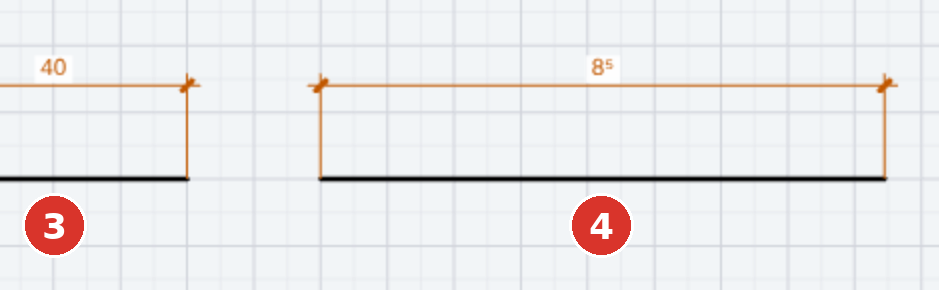

Der Dialog Bemassungs-Einstellungen legt die Vorgaben für neue Masse fest: Schriftart, Schrifthöhe, Farbe, Linienstärke, Pfeilform und -grösse, Überstand, Nachkommastellen, Einheit, Pfeiltyp, Kettenmass-Laufmasse. Die Grundregel lautet:

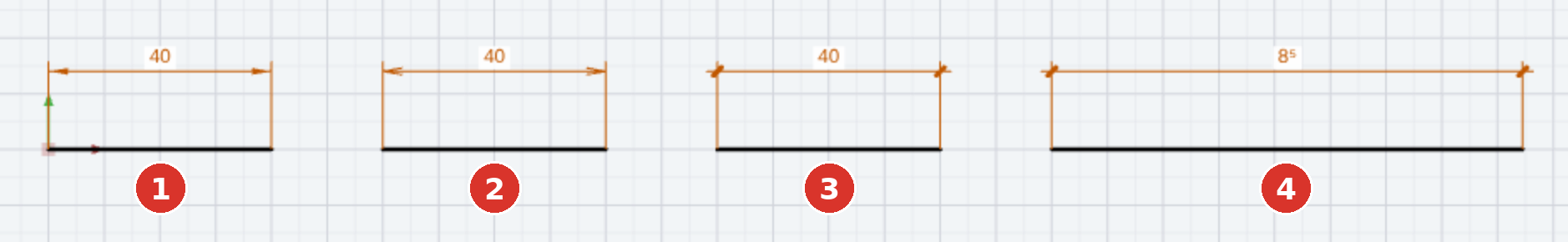

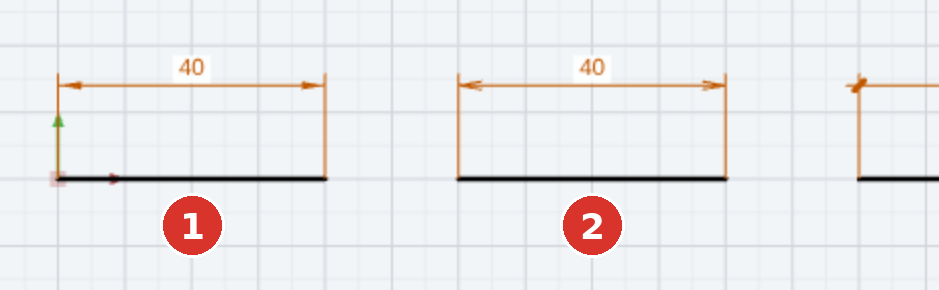

Ein Bemassungstyp ist ein benannter Satz aller dieser Werte. Drei Werkstypen (★) gehören zum Lieferumfang: Maschinenbau (mm) mit Pfeilen, Holzbau (mm) mit 45°-Schrägstrichen, Baubemassung (m/cm) mit Schrägstrichen, grösserem Überstand und der Einheit m/cm. Eigene Typen speichern Sie mit Speichern unter…; sie liegen im Browser dieses Rechners und stehen in allen Zeichnungen zur Verfügung. Werkstypen lassen sich weder überschreiben noch löschen — ändern Sie die Werte und speichern Sie unter eigenem Namen. Trägt eine geladene Zeichnung einen Typ, den es auf diesem Rechner nicht gibt, erscheint er als vorläufiger Eintrag ⟨aus der Zeichnung⟩ … und verschwindet wieder, sobald ein anderer Typ aktiv ist.

linke Hälfte

rechte Hälfte

★ Als Standard speichern sichert alle Werte des Dialogs samt dem gewählten Typ dauerhaft: Sie gelten beim nächsten Programmstart und wandern über Einstellungen speichern/laden auch auf einen anderen Rechner.

Einheiten#

Gezeichnet wird immer in Millimetern; die Einheit bestimmt nur die Anzeige. mm zeigt die Zahl ohne Suffix, cm und m rechnen um und hängen die Einheit an. m/cm (Bau) folgt der Baubemassung: ab 1 m in Metern mit zwei Nachkommastellen (= cm), darunter in Zentimetern; ein halber Zentimeter erscheint als Hochziffer — 845 mm werden zu 84⁵, 2365 mm zu 2.36⁵. Volle Meter erscheinen mit Nullen ausblenden ohne die cm-Stellen (2.00 → 2). Die Einheit ist je Mass gespeichert; im Attribute-Panel lässt sie sich für einzelne Masse ändern.

Nachkommastellen und Nullen#

Lineare Masse und Winkelmasse haben getrennte Einstellungen für Nachkommastellen und Nullen ausblenden (40.00 → 40, 40.50 → 40.5). Im Dialog Mass bearbeiten überschreibt Dezimal die Vorgabe für ein einzelnes Mass; Standard stellt die Vorgabe wieder her.

Masstext und Toleranzen#

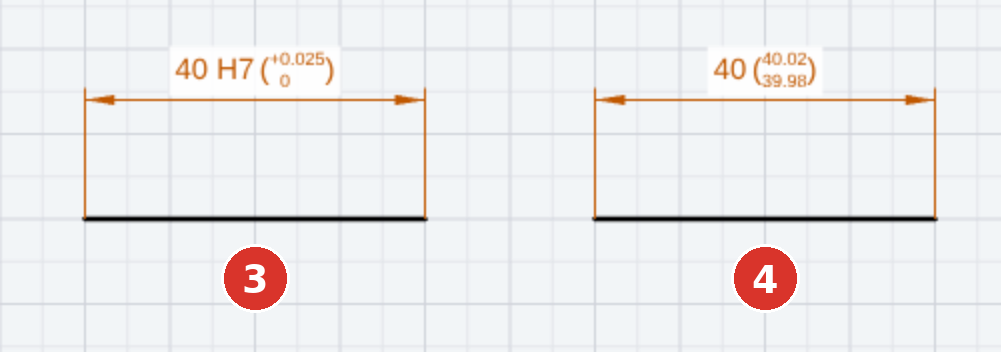

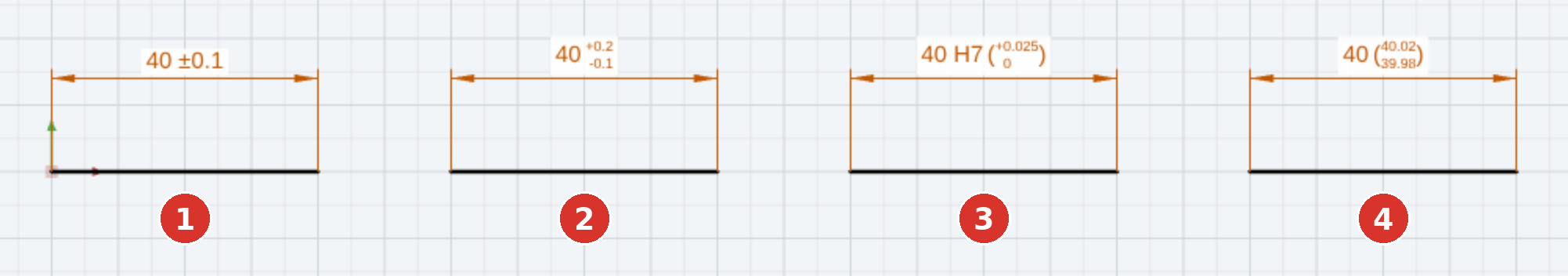

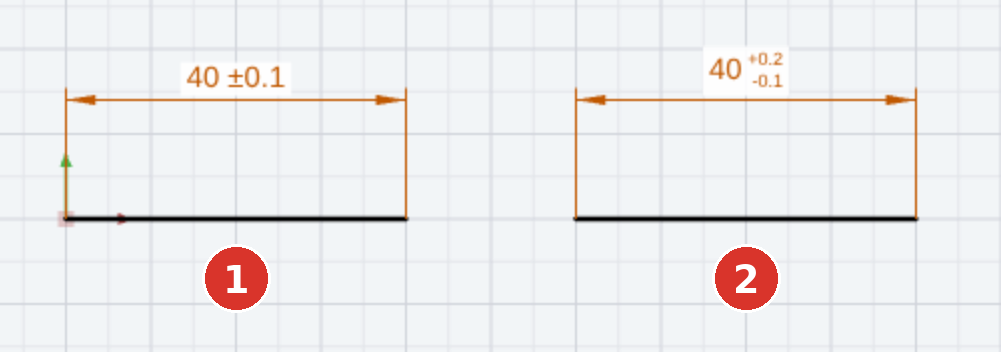

Der Dialog Mass bearbeiten ergänzt die Masszahl um Präfix (etwa ⌀, R, M oder 2x), Suffix (etwa H7) und eine Toleranz; die Masszahl kann nach DIN unterstrichen werden (nicht massstäblich). Fünf Toleranzarten stehen bereit:

linke Hälfte

rechte Hälfte

Bei Klasse + Abmasse und Grenzmasse ermittelt der Button ⚙ ermitteln die Abmasse aus der Toleranzklasse und dem Nennmass; die Werte stammen aus der frei erweiterbaren Datei toleranzen.json im Programmordner (Grossbuchstaben = Bohrung, Kleinbuchstaben = Welle). Ändert sich danach der Wert eines treibenden Masses, führt das Programm ermittelte Abmasse beim nächsten Zeichnen nach; von Hand eingetippte Abmasse bleiben stehen. Winkelmasse haben keine Klassen (ISO 286 gilt für Längen).

Radius- und Durchmessermasse lassen sich im selben Dialog mit R ⟷ ⌀ ineinander umwandeln; Pfeil: innen/aussen setzt den Masspfeil, beim Radius blendet aussen die Linie zum Zentrum aus. Bei linearen Massen blenden ↤ Seite 1 und Seite 2 ↦ Masspfeil und Masshilfslinie je Seite aus — für Masse, die an einer Mittellinie oder einem Bruch enden.

Live-Bemassung beim Zeichnen#

Mit Bemassung beim Zeichnen erstellen (Werk ein, im Dialog Einstellungen ) erhält jedes gezeichnete Element sofort ein Mass: eine Linie ihr Längenmass, ein Rechteck Breite und Höhe, ein Kreis den Durchmesser, ein Bogen den Radius, eine Polylinie ein Mass je Segment. Der Abstand dieser Masse von der Geometrie ist der Bemassungs-Abstand beim Zeichnen der Bemassungs-Einstellungen (Werk 10 mm). Schon während des Zeichnens erscheint die Vorschau des Masses; bei gewählten, noch unbemassten Elementen zeigt das Programm zusätzlich ein blasses Hilfsmass. Ist die Option aus, entstehen beim Zeichnen keine Masse und die Hilfsmasse entfallen; das Bemassungswerkzeug selbst zeigt seine Vorschau immer.

Masse in Ansichtsfenstern#

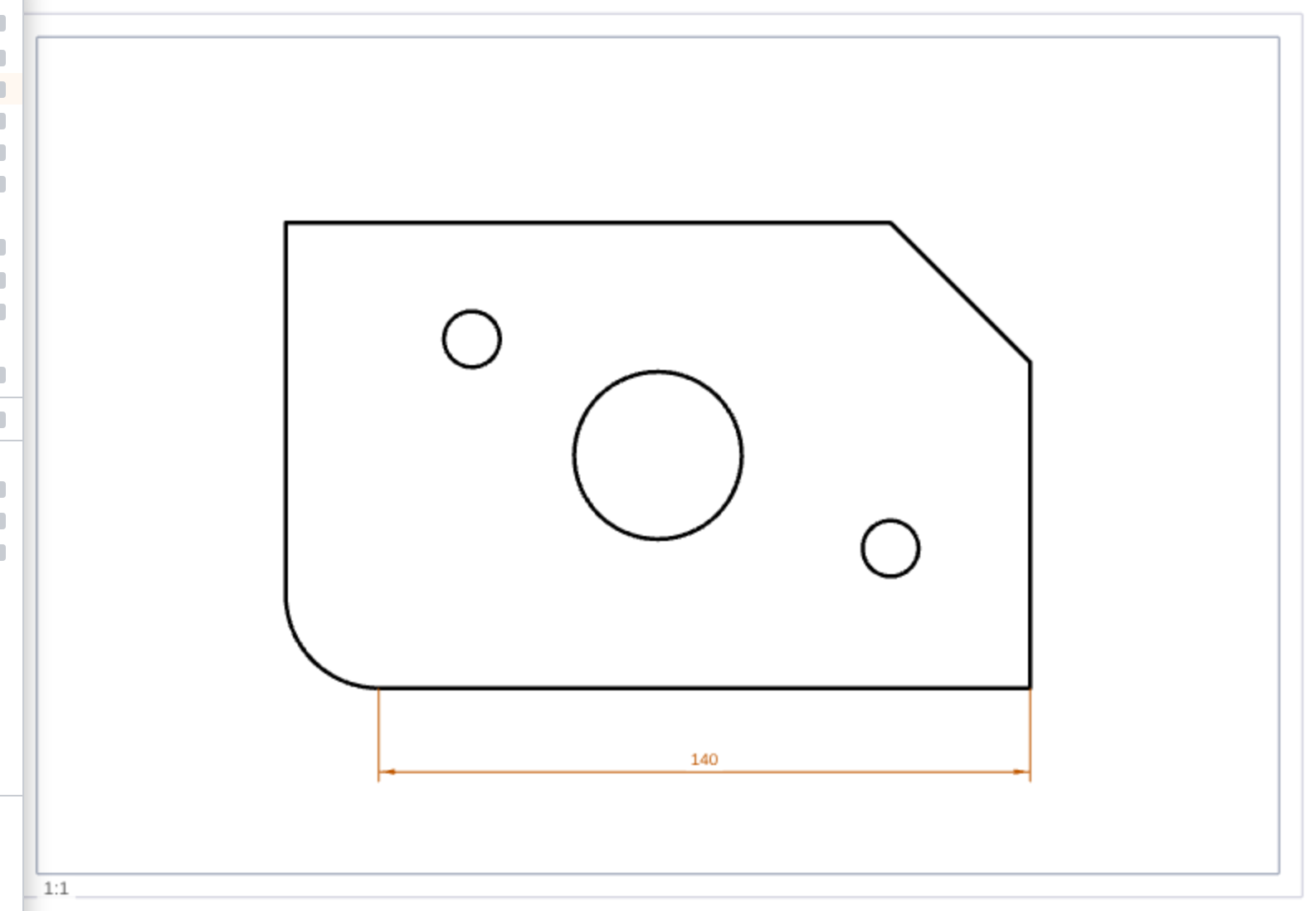

Im Papierbereich können Sie durch ein Ansichtsfenster hindurch Modellgeometrie bemassen: Der Fang greift durch das Fenster auf die Modellpunkte, und ein Punkt-Punkt-Mass, dessen beide Punkte durch dasselbe Fenster kamen, zeigt den Weltwert — der gemessene Papierabstand wird mit dem Fenstermassstab multipliziert. Auch Kreise, Bögen und Linien im Fenster lassen sich als Element bemassen. Solche Durch-Masse folgen der Modellgeometrie; ändert sich der Fenstermassstab, bleibt der Wert richtig. Sie sind immer getrieben, weil die Geometrie im Modellraum liegt und vom Blatt aus nicht getrieben werden darf. Wird das Fenster gelöscht, verliert das Mass seinen Bezug.

Bemassung in Blöcken und Gruppen#

Beim Erstellen eines Blocks wandern die ausdrücklich gewählten Masse und alle Masse, deren Bezüge vollständig in der Auswahl liegen, in die Blockdefinition; beim Explodieren kommen sie zurück (Aus Blöcken wiederhergestellt: n Masse). Elemente in einem Block lassen sich von aussen bemassen, ohne den Block zu explodieren. Masse in einer Gruppe werden mit ihr ausgeblendet und gesperrt. Zusammenhänge der Blöcke: Blöcke. Der Positions-Ballon Ballon gehört zur Bemassungsfamilie: Er hängt an einer Blockinstanz und zeigt deren Positionsnummer aus der Stückliste; Schrift- und Pfeilgrösse nimmt er aus den Bemassungs-Einstellungen.

Z-Ebene, Layer, Sichtbarkeit#

Jedes Mass liegt auf einer Z-Ebene; neue Masse übernehmen die aktuelle Zeichen-Z-Ebene. Bemassungen nach hinten Nach hinten legt alle Masse, Toleranzrahmen und Bezugselemente auf die unterste belegte Z-Ebene, damit sie nichts verdecken. Der Systemlayer Bemassungen im Layer-Panel blendet alle Masse, Toleranzrahmen, Bezugselemente und Positions-Ballone gemeinsam aus und ein; Masse auf ausgeblendeten Z-Ebenen oder mit lauter unsichtbaren Bezugselementen werden nicht gezeichnet. Zusätzlich trägt jedes neue Mass einen Zeichnungslayer — den Layer aus dem Feld Layer-Name des Kastens Bemassungs-Layer im Dialog Einstellungen, falls er in der Zeichnung existiert (Werk Mass), sonst den aktiven Layer; Auge und Schloss des Layers wirken auf das Mass, und der Layer lässt sich im Panel Eigenschaften ändern. Eine Gruppe darf auch nur aus Massen bestehen.

Druck, SVG und DXF#

Beim Drucken Drucken legt die Zeile ◇ Bemassungen: unter Liniendicken (mm) die Druckdicke von Masslinien und Masshilfslinien fest (Werk 0.2 mm; nach ISO/DIN sind beide gleich dick). Pfeillänge und Masszahl-Höhe kommen aus den Bemassungs-Einstellungen und sind auf Papier bei Massstab 1:1 genau so gross wie eingestellt.

Im DXF reisen Masse aufgelöst: Masslinien, Hilfslinien, Pfeile und Masszahl bilden je Mass einen Block, damit sich das Mass im Ziel-CAD in einem Griff anfassen lässt. Ein echtes DIMENSION-Objekt wäre kein Abbild der Zeichnung, weil das Ziel-CAD es nach seinem Stil neu zeichnen würde. Die Beschreibung des Masses fährt im Block mit, LiberoDraft baut daraus beim Zurücklesen wieder ein echtes Mass. Umgekehrt importiert LiberoDraft DXF-Bemassungen der Typen linear, ausgerichtet, Durchmesser, Radius und Dreipunkt-Winkel als Masse, sofern die zugehörige Geometrie gefunden wird.

Toleranzrahmen und Bezugselemente#

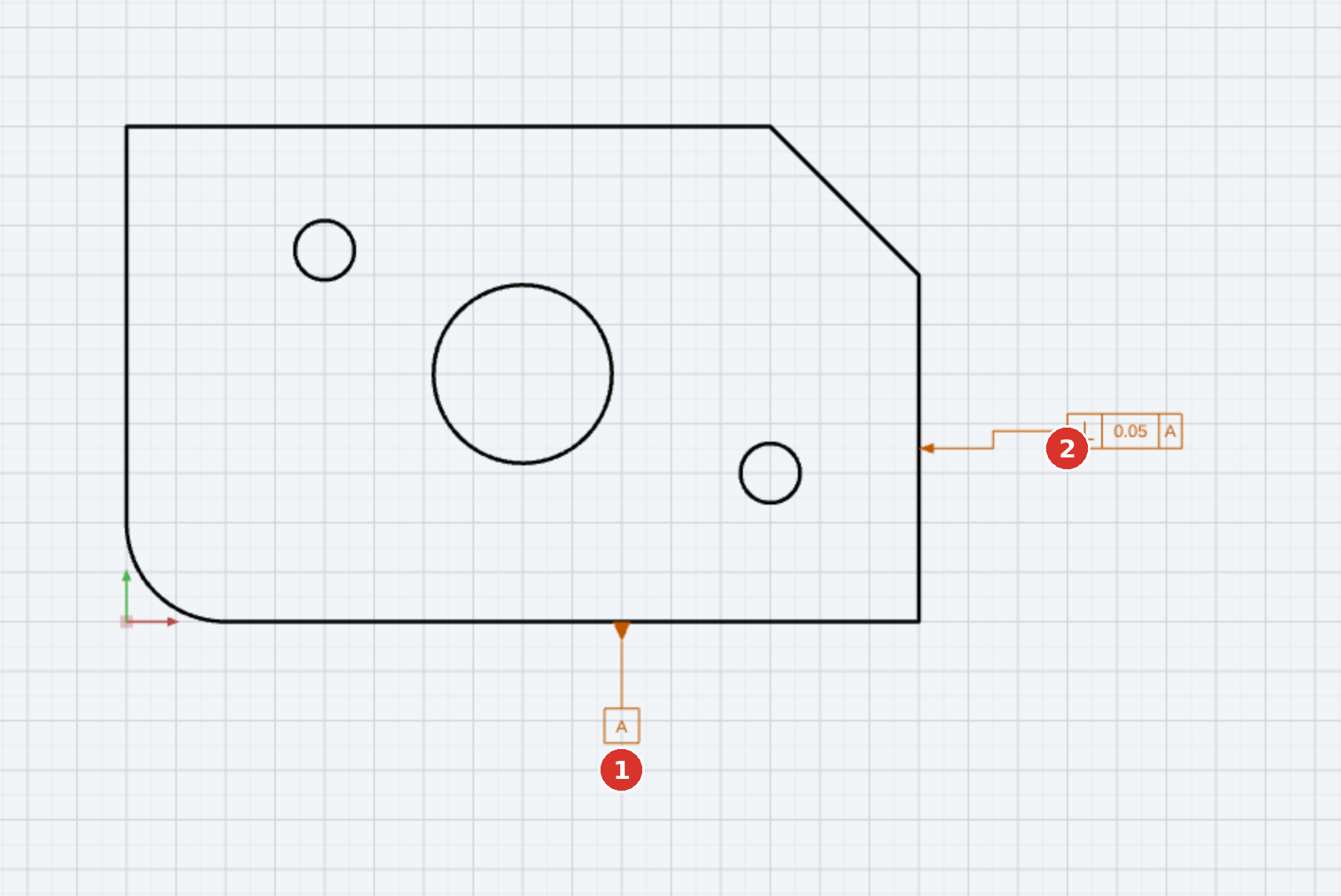

Form- und Lagetoleranzen nach DIN EN ISO 1101 gehören zur Bemassung: das Bezugselement Bezugselement setzt ein Kästchen mit Buchstabe A, B, C … an ein Element, der Toleranzrahmen Toleranzrahmen trägt Merkmal, Toleranzzone, Wert, Modifikator und bis zu drei Bezüge in bis zu drei Zeilen. Beide sind an das Element gebunden und wandern mit, wenn es verschoben wird; ihre Schrifthöhe folgt der Schrifthöhe der Bemassung.

Bekannte Grenzen#

• Polylinien, Splines, Ellipsen und Punkte sind nicht elementbemassbar; Abhilfe ist der Punktfang oder Explodieren.
• Punkt-Punkt-Masse, Parallelabstände, Bogenmasse, Winkel über drei Punkte und Durch-Masse können nicht treibend sein.
• Das Winkelmass braucht zwei nicht parallele Linien; Winkel zwischen Bögen oder gegen Polyliniensegmente sind nicht möglich.
• Eigene Bemassungstypen liegen im Browser des Rechners; die Zeichnung trägt nur den Namen des aktiven Typs, die Werte sind in jedem Mass gespeichert.
• Der Button ⚙ ermitteln findet nur Klassen, die in toleranzen.json eingetragen sind; fehlt ein Eintrag, erscheint eine Meldung.
