Koordinateneingabe

Zweck

Setzt den ersten Punkt eines Zeichenwerkzeugs auf eine getippte absolute Koordinate — statt ihn mit der Maus zu treffen. Danach läuft das Werkzeug normal weiter; die folgenden Punkte werden wie üblich geklickt oder relativ im fliegenden Eingabefeld getippt.

Aufruf

  • Taste: K — nach der Wahl eines Zeichenwerkzeugs und vor dem ersten Klick.
  • Werkzeugfenster links, Eintrag ⌖ Koordinateneingabe (2).
  • Befehlssuche : Koordinateneingabe oder coordinate.
Werkzeugfenster: (2) Koordinateneingabe
Werkzeugfenster: (2) Koordinateneingabe

Gilt für Linie, Rechteck, Rechteck (3 Punkte), Kreis, Kreis (3 Punkte), Bogen (alle drei Arten), Polylinie und Punkt. Bei einem anderen Werkzeug meldet die Statuszeile Koordinateneingabe: zuerst ein Zeichenwerkzeug wählen (Linie, Rechteck, Kreis, Bogen, Polylinie, Punkt); ist bereits ein Punkt gesetzt: Koordinateneingabe gilt für den Startpunkt — diese Funktion zeichnet bereits.

Ablauf

  1. Zeichenwerkzeug wählen, K drücken. Neben dem Zeiger erscheint das Eingabefeld — je nach Koordinatenmodus mit X und Y (kartesisch) oder L und ∠ (polar, Länge und Winkel ab Nullpunkt). Vorbelegt ist die aktuelle Zeigerposition.
  2. Werte tippen, Tab wechselt das Feld. Der Button ⇄ L∠ bzw. ⇄ XY im Feld schaltet den Modus um; die Leertaste ebenso.
  3. Enter setzt den Startpunkt; das Werkzeug fährt mit dem nächsten Schritt fort. Esc bricht ab.

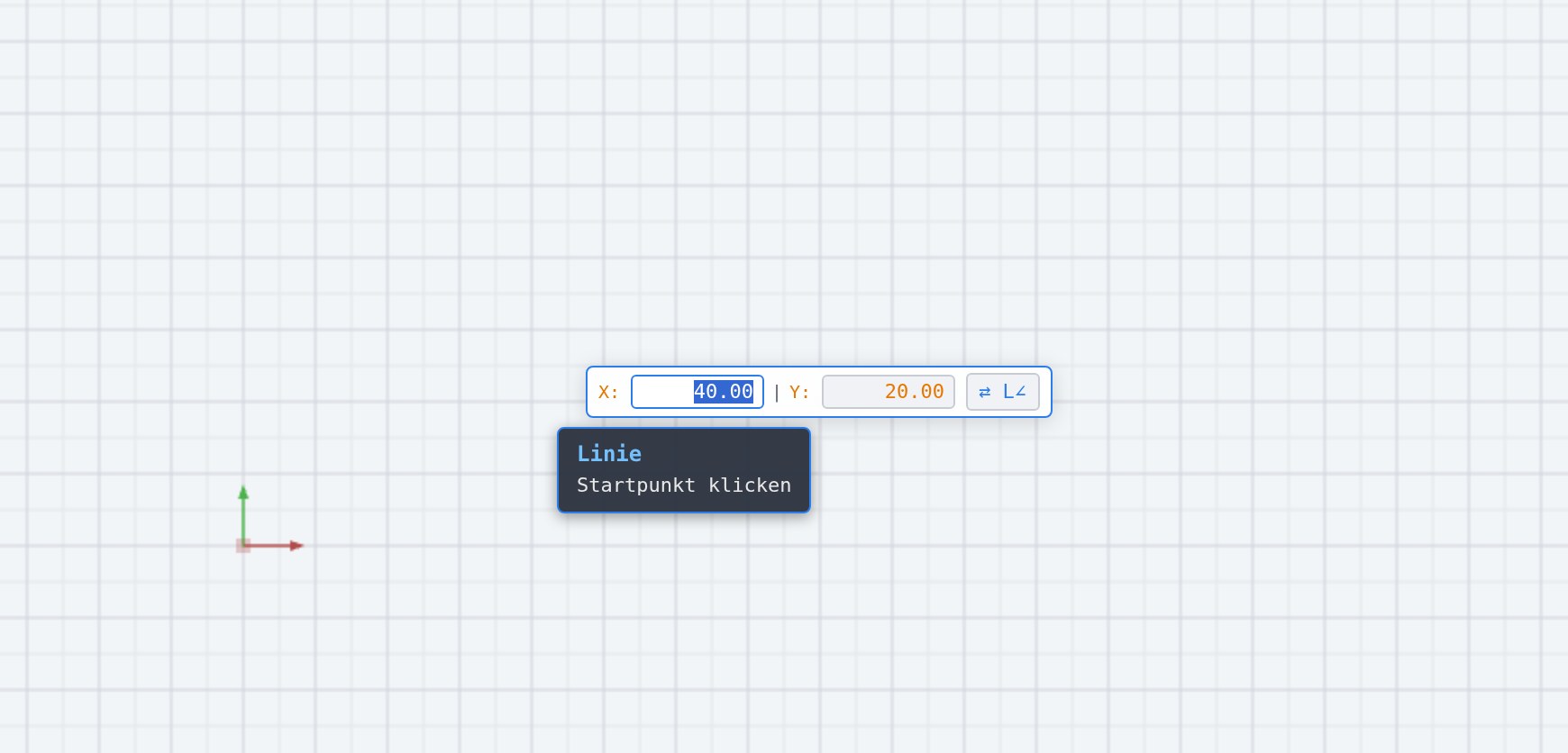

Koordinateneingabe beim Linienwerkzeug (kartesisch): X und Y ab Nullpunkt
Koordinateneingabe beim Linienwerkzeug (kartesisch): X und Y ab Nullpunkt

Die Statuszeile führt: Startpunkt: X / Y (absolute Koordinate) · ⇄ schaltet auf Polar · Enter bzw. Startpunkt: Länge / Winkel ab Nullpunkt · ⇄ schaltet auf X/Y · Enter.

Optionen

  • Koordinatenmodus polar oder kartesisch: Leertaste, Button im Feld oder 📐 links in der Statuszeile (Koordinatenmodus); die Wahl gilt auch für das fliegende Eingabefeld beim Zeichnen.
  • Für die weiteren Punkte eines Werkzeugs gibt es keine absolute Eingabe — sie werden relativ zum vorherigen Punkt getippt (ΔX/ΔY oder L/∠).

Ungültige Zahlen und Tasten im Eingabefeld

Was hier gilt, gilt für jedes fliegende Eingabefeld der Zeichen- und Änderungswerkzeuge (Länge/Winkel, ΔX/ΔY, Radius, Abstand …):

  • Eine Zahl gilt, wenn sie lesbar, endlich und im Betrag höchstens 1'000'000'000'000 ist; Komma und Punkt gelten gleich, einfache Ausdrücke wie 5*2 werden ausgerechnet.
  • Eine ungültige Eingabe (unlesbar wie abc oder 5*, unendlich wie 1e999, zu gross wie 1e13) lehnt das Programm ab: Die Statuszeile meldet rot Keine gültige Zahl: … bzw. Zahl zu gross: … — höchstens ±1'000'000'000'000, das Feld wird kurz rot umrandet und bleibt offen, nichts wird gezeichnet, das Werkzeug läuft weiter. Korrigieren Sie den Wert und drücken Sie erneut Enter.
  • Liegt der Fokus im Eingabefeld, wirken Ctrl + N (Neue Zeichnung), Ctrl + O (Öffnen), Ctrl + S (Speichern) und Ctrl + Shift + S (Speichern unter) wie ausserhalb. Alle übrigen Tasten bleiben dem Feld: Ziffern, Ctrl + A, Ctrl + C, Ctrl + V, Ctrl + X, Ctrl + Z und Ctrl + Y wirken im Text des Felds — wer währenddessen einen Schritt zurücknehmen will, nimmt den Button Rückgängig.
  • Wechseln Sie beim Zeichnen den Fangmodus per Klick (Werkzeugfenster, Rechtsklick-Menü, Befehlssuche), bleibt der Cursor im zuletzt benutzten Feld; sein Inhalt ist markiert, die nächste Eingabe ersetzt ihn (Fangmodus).
