Beschriften

Was zum Beschriften gehört

Neben der Bemassung und der Schraffur kennt LiberoDraft drei freie Beschriftungen:

ElementZweck
Text freier Text an beliebiger Stelle — Titel, Werkstoffangabe, Hinweis, wahlweise mit Link
Hinweispfeil Pfeil mit Text, der auf eine Stelle zeigt
Bemerkung gelber Kasten mit Pfeil für Anmerkungen im Design-Review

Die Bemerkung ist eine Notiz für die Abstimmung, kein Bestandteil der Zeichnung im technischen Sinn; der Hinweispfeil dagegen ist eine echte Zeichnungsbeschriftung. Nummerierte Verweise auf Stücklistenpositionen setzt der Positions-Ballon.

Aufruf

Im Menüband liegen die Werkzeuge in der Gruppe Beschriften: grosse Buttons für Bemaßung (mit Dreieck für die Familie der Masse, Ballone und Bemerkungen), Text und Schraffur, daneben Hinweispfeil und Stückliste. Stückliste öffnet das Fenster der Stückliste; im Block-Editor ist es gesperrt. Ist das Fenster schmaler (deutsch bei 1400 Pixeln Breite), ist die Gruppe zugeklappt: Sichtbar ist dann nur ein Icon, sein Dreieck öffnet die Liste mit allen Werkzeugen der Gruppe — darin steht Stückliste unter Hinweispfeil.

Menüband, Gruppe «Beschriften»: (1) Text, (2) Hinweispfeil, (3) Schraffur, (4) Stückliste
Menüband, Gruppe Beschriften: (1) Text, (2) Hinweispfeil, (3) Schraffur, (4) Stückliste

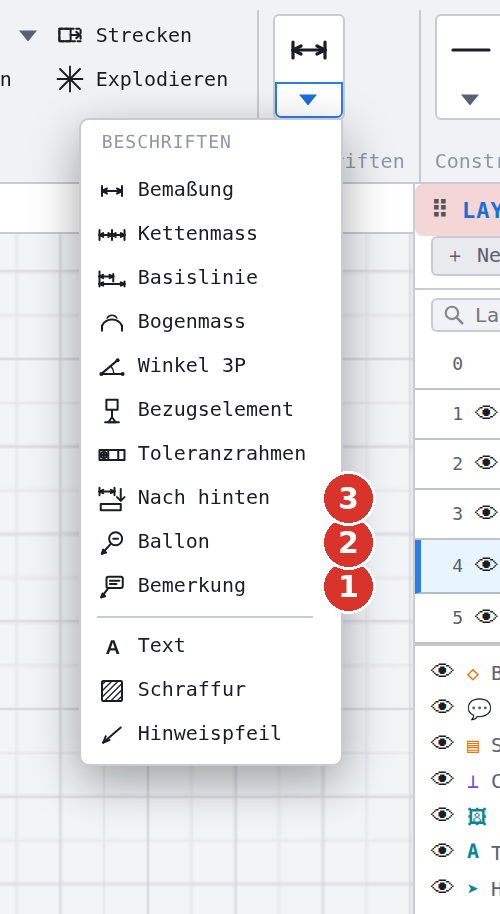

Dreieck unter «Bemaßung» geöffnet: (1) Bemerkung, (2) Positions-Ballon, (3) Bemassungen nach hinten
Dreieck unter Bemaßung geöffnet: (1) Bemerkung, (2) Positions-Ballon, (3) Bemassungen nach hinten

In der klassischen Leiste stehen Text und Hinweispfeil als eigene Buttons neben der Familie Bemassung, in deren Aufklappliste auch die Bemerkung liegt; rechts neben Schraffur folgt der Button Stückliste.

Klassische Leiste: (1) Text, (2) Hinweispfeil, (3) Dreieck der Familie «Bemassung» mit der Bemerkung, (4) Stückliste
Klassische Leiste: (1) Text, (2) Hinweispfeil, (3) Dreieck der Familie Bemassung mit der Bemerkung, (4) Stückliste

Über die Befehlssuche sind alle drei erreichbar; für den Text gibt es zusätzlich die Taste X.

Layer, Farbe und Sichtbarkeit

Neue Beschriftungen entstehen auf dem aktiven Layer und erben dessen Farbe und Linienstärke; die Z-Ebene ist die aktuelle Zeichen-Ebene. Im Panel Layer lassen sich Texte, Hinweispfeile und Bemerkungen unabhängig von den Layern als ganze Klasse ein- und ausblenden — dieselbe Zeile steuert auch, was ein Ansichtsfenster zeigt.

Beschriftungen auf einem gesperrten Layer oder in einer gesperrten Gruppe lassen sich nicht anwählen; ein Klick zeigt den Hinweis mit Schloss, über den Sie entsperren können (Layer). An ein Element gebundene Beschriftungen (Hinweispfeil, Bemerkung, Bezug, Toleranzrahmen) bleiben beim Explodieren, Auftrennen, Trimmen, Brechen und Fasen an ihrer Stelle und hängen danach am Stück darunter; wird ein Rechteck gedreht, dreht ihre Bindungsstelle mit. Texte in Blöcken erscheinen in jeder Einfügung und bleiben nach Anwählen und Abwählen sichtbar.

Tipp

Ein Text, der zur Konstruktion gehört (Werkstoff, Oberfläche), gehört auf einen eigenen Layer — beim Drucken und beim DXF-Export lässt er sich so gezielt mitnehmen oder weglassen.

Vorgaben und Attribute

Höhe, Schrift, Bezugspunkt, Fett und Kursiv des Textes sowie Pfeilgrösse, Textgrösse, Füllung und Textabstand des Hinweispfeils werden gemerkt: Der zuletzt benutzte Wert ist die Vorgabe für das nächste Element. Die Attribute eines vorhandenen Elements übernimmt das Werkzeug mit der Taste J (Attribut abgreifen), bevor gezeichnet wird.

Nachträglich ändern lässt sich alles im Panel Eigenschaften oder über einen Doppelklick auf das Element:

ElementDoppelklick öffnet
Textden Dialog Text mit allen Feldern
Hinweispfeileine Rückfrage des Browsers für den Text; Grösse und Pfeilform stehen im Panel Eigenschaften
Bemerkungden Dialog Bemerkung
