Aufbau des Bildschirms

Der Bildschirm von LiberoDraft ist in sieben Bereiche gegliedert. Diese Seite benennt sie und sagt, wofür jeder zuständig ist.

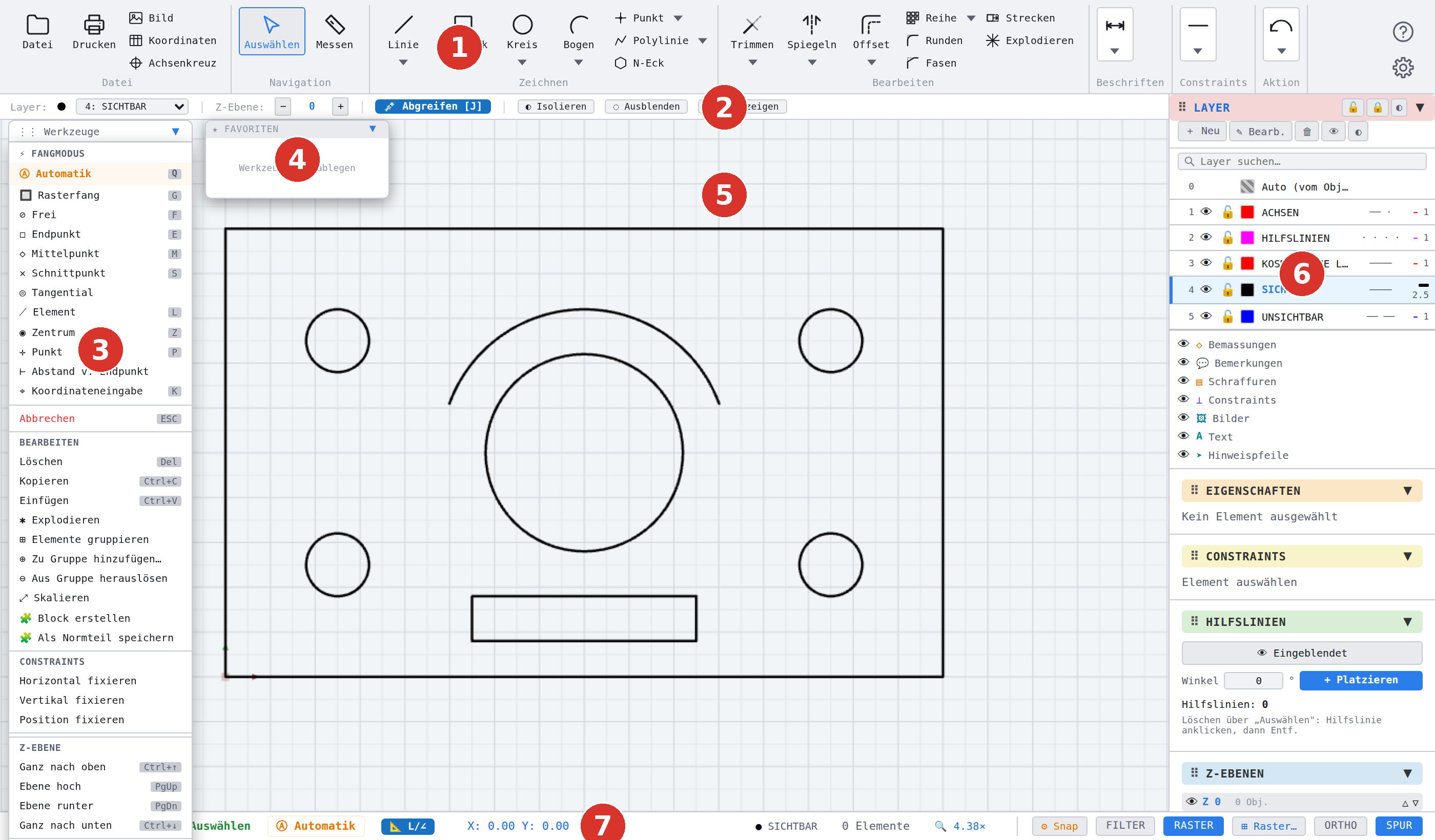

Die sieben Bereiche des Programmfensters
Die sieben Bereiche des Programmfensters

Die sieben Bereiche

Nr.BereichAufgabe
1MenübandAlle Befehle nach Gruppen geordnet; wahlweise durch die klassische Werkzeugleiste ersetzbar. Am rechten Ende die Gruppe Zusatzprogramme, ganz rechts der Hilfe-Button und darunter das Zahnrad für die Einstellungen.
2Kopfzeile über der ZeichenflächeAktueller Layer, Z-Ebene und die Schalter zum Abgreifen, für Live-Constraints, zum Isolieren und Ausblenden.
3WerkzeugfensterFangmodus, Bearbeiten-Befehle, Constraints und Z-Ebene; frei verschiebbar.
4FavoritenSelbst zusammengestellte Werkzeuge für den schnellen Zugriff.
5ZeichenflächeDie eigentliche Zeichnung mit Raster und Nullpunkt.
6Paletten rechtsLayer, Eigenschaften, Constraints, Hilfslinien, Z-Ebenen, Gruppen und Blöcke.
7StatuszeileDateiname, Blattreiter, Koordinaten, Anzahl Elemente, Zoom und die Schalter für Raster, Ortho, Spur und Hover.

Menüband oder klassische Leiste

LiberoDraft bietet zwei gleichwertige Bedienoberflächen. Das Menüband ordnet die Befehle in beschriftete Gruppen und zeigt viel auf einen Blick. Ist das Fenster schmal, klappen Gruppen zu einem einzelnen Button mit Dreieck zu (bei 1400 Pixel Breite Bearbeiten, Beschriften, Constraints und Aktion); ein Klick darauf öffnet die Liste ihrer Befehle. Das Bild zeigt das Menüband auf einem breiten Bildschirm.

Das Menüband — ganz und in zwei Hälften
Das Menüband — ganz und in zwei Hälften — linke Hälftelinke Hälfte
Das Menüband — ganz und in zwei Hälften — rechte Hälfterechte Hälfte
Das Menüband bei 1920 Bildpunkten Fensterbreite (zugeklappt nur Aktion) — ganz und in zwei Hälften

Die klassische Werkzeugleiste braucht weniger Höhe und ist Anwendern aus anderen CAD-Programmen vertraut. Sie enthält auch die Buttons Stückliste (rechts neben Schraffur) und Zusatzprogramme; was nicht in die Fensterbreite passt — bei 1400 Pixel unter anderem Zusatzprogramme —, liegt hinter dem Button ☰ am Ende der Leiste.

Die klassische Werkzeugleiste — ganz und in drei Teilen
Die klassische Werkzeugleiste — ganz und in drei Teilen — Teil 1 von 3Teil 1 von 3
Die klassische Werkzeugleiste — ganz und in drei Teilen — Teil 2 von 3Teil 2 von 3
Die klassische Werkzeugleiste — ganz und in drei Teilen — Teil 3 von 3Teil 3 von 3
Die klassische Werkzeugleiste — ganz und in drei Teilen
Hinweis

Beide Oberflächen führen dieselben Befehle aus. Die Umschaltung erfolgt über das Zahnrad rechts (Schalter Darstellung: Ribbon / Klassisch), über einen Rechtsklick auf eine freie Stelle des Menübands oder der Leiste (Eintrag Zur klassischen Leiste wechseln bzw. Zum Ribbon wechseln im Rechtsklick-Menü eines Buttons), über die Taste F2 oder Ctrl + Shift + R oder über die Befehlssuche (Ctrl + F, Eintrag Ribbon / Klassische Werkzeugleiste umschalten) und gilt sofort. Die Statuszeile bestätigt den Wechsel. Befehl: Ribbon / Klassische Werkzeugleiste umschalten; alle Einstellungen: Setup und Einstellungen.

In beiden Darstellungen sitzen ganz rechts der Button Online-Hilfe — er öffnet diese Hilfe in einem neuen Reiter — und das Zahnrad Einstellungen mit den Einstellfunktionen; im Menüband untereinander, in der klassischen Leiste nebeneinander.

Zusatzprogramme

Die Gruppe Zusatzprogramme am rechten Ende des Menübands hat einen grossen Button mit Puzzle-Symbol. Ein Klick öffnet direkt darunter das Menü mit den Zusatzprogrammen von liberodraft.com (z.B. Generatoren für Verschraubungen, Zahnräder und Treppen); ein zweiter Klick auf den Button schliesst es wieder. Derselbe Button steht in der klassischen Leiste. Ein Zusatzprogramm öffnet sich in einem eigenen Reiter und übergibt sein Ergebnis an LiberoDraft — es hängt dann an der Maus und wird mit einem Klick gesetzt. Verlangt der Betreiber eine Registrierung und gilt kein Startlink mehr als 20 Tage, stehen die Programme mit 🔒 im Menü, oben der Hinweis 🔒 Normteile und Zusatzprogramme nur bei Registrierung verfügbar.; ein Klick auf ein Programm zeigt das Fenster 🔒 Nicht freigeschaltet (Registrierung). Die Programme LiberoDWG (DWG) und STEP2LiberoDraft (STEP) rufen Sie auch über drei Einträge am Ende des Datei-Menüs auf — DWG importieren…, DWG exportieren… und STEP importieren… (DWG und STEP über Zusatzprogramme).

(1) Button Zusatzprogramme im Menüband, (2) das Menü mit den Zusatzprogrammen
(1) Button Zusatzprogramme im Menüband, (2) das Menü mit den Zusatzprogrammen
Menü Zusatzprogramme ohne gültigen Startlink: Hinweis oben, die Programme mit 🔒
Menü Zusatzprogramme ohne gültigen Startlink: Hinweis oben, die Programme mit 🔒

Statuszeile

Die Statuszeile ist die wichtigste Rückmeldung des Programms: Sie zeigt den laufenden Befehl, den aktiven Fangmodus und die Zeigerkoordinaten. Rechts sitzen der Fang-Button, der Auswahlfilter, das Raster sowie die Schalter für Ortho, Spur und HOVER (Aufleuchten unter dem Mauszeiger). Passt eine Meldung nicht ganz hinein, zeigt der Mauszeiger darauf den vollen Text als Sprechblase. Bei einem Fenster von 1400 Pixel Breite bricht die Statuszeile auf zwei Zeilen um; das Bild zeigt sie auf einem etwas breiteren Bildschirm.

Die Statuszeile — ganz und in zwei Hälften
Die Statuszeile — ganz und in zwei Hälften — linke Hälftelinke Hälfte
Die Statuszeile — ganz und in zwei Hälften — rechte Hälfterechte Hälfte
Die Statuszeile — ganz und in zwei Hälften
