Runden und Fasen

Zweck#

Beide Werkzeuge bearbeiten die Ecke zwischen zwei Elementen:

• Runden (Fillet) setzt einen tangentialen Bogen mit Radius R zwischen zwei Linien, Kreise oder Bögen ein und kürzt oder verlängert die Elemente bis zu den Berührpunkten.
• Fasen (Chamfer) ersetzt die Ecke zweier Linien durch eine Schräge — mit zwei Abständen D1/D2 oder mit Winkel und Abstand.

Die Elemente müssen sich nicht berühren: Beide Werkzeuge rechnen mit den Verlängerungen.

Aufruf#

• Menüband: Gruppe Bearbeiten, Buttons Runden (5) und Fasen (6).
• Klassische Leiste: Gruppe Bearbeiten, Buttons Runden (6) und Fasen (7).
• Taste: U Runden.
• Befehlssuche : Runden, Fasen.

Runden#

Runden Drei Schritte:

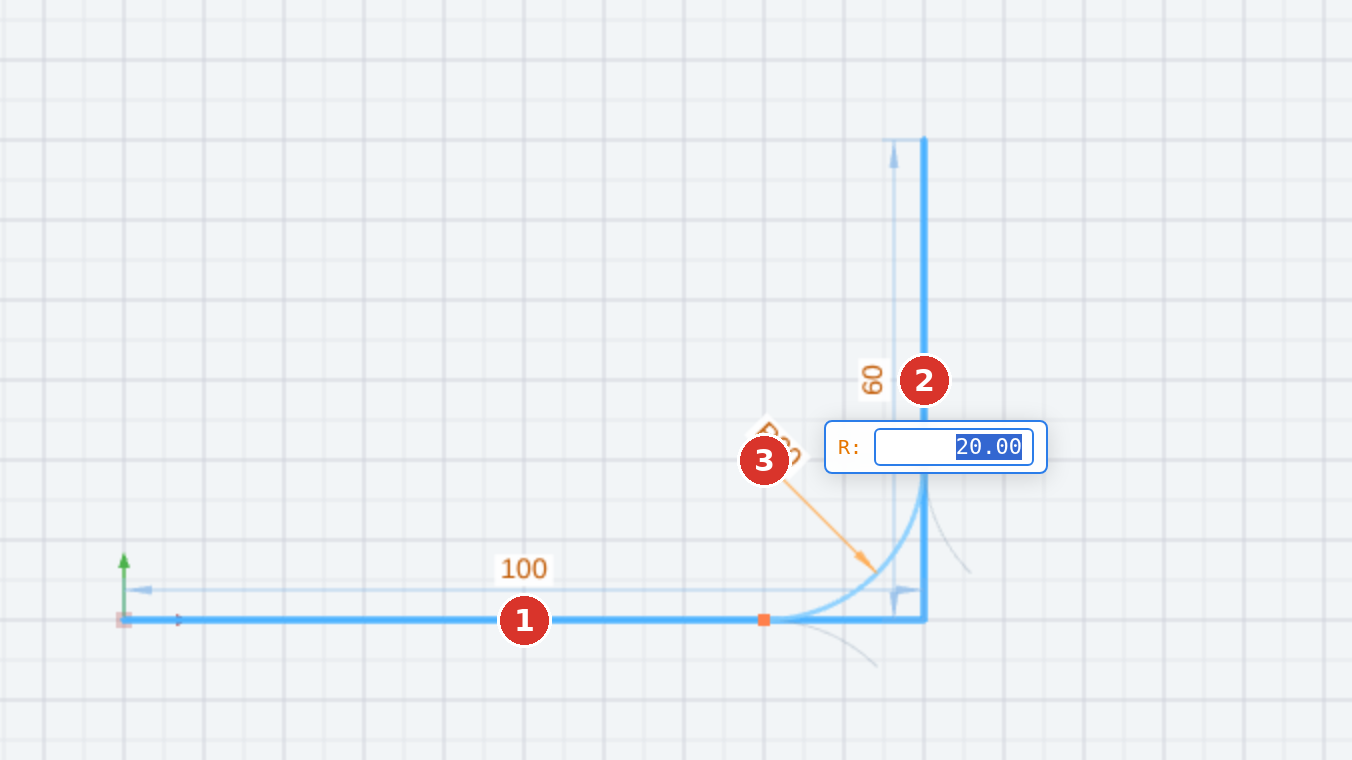

1. Erstes Element anklicken (1) — Linie, Kreis oder Bogen; Statuszeile 2. Element anklicken (Linie/Kreis/Bogen)....
2. Zweites Element anklicken (2). Das Feld R: erscheint, die Statuszeile meldet Maus bewegen → Radius/Sektor · Klick = platzieren · R+Enter = fester Radius.
3. Radius und Lage festlegen (3): Die Maus bestimmt den Radius (Abstand zum Eckpunkt) und den Sektor — bei sich kreuzenden Elementen gibt es vier mögliche Ecken, es gewinnt die dem Zeiger nächste. Ein Klick platziert den Bogen so, wie ihn die Vorschau zeigt; oder Sie tippen R und drücken Enter — dann gilt der feste Radius im Sektor, in dem der Zeiger steht.

Der Bogen entsteht auf dem aktiven Layer, die beiden Elemente werden bis zu den Berührpunkten gekürzt oder verlängert. Passt kein Bogen — etwa parallele Linien oder ein Radius grösser als der Kreis — meldet das Programm Kein tangentialer Bogen möglich. Ein Radius von 0 bricht ab.

Fasen#

Fasen Ebenfalls drei Schritte, hier nur mit Linien:

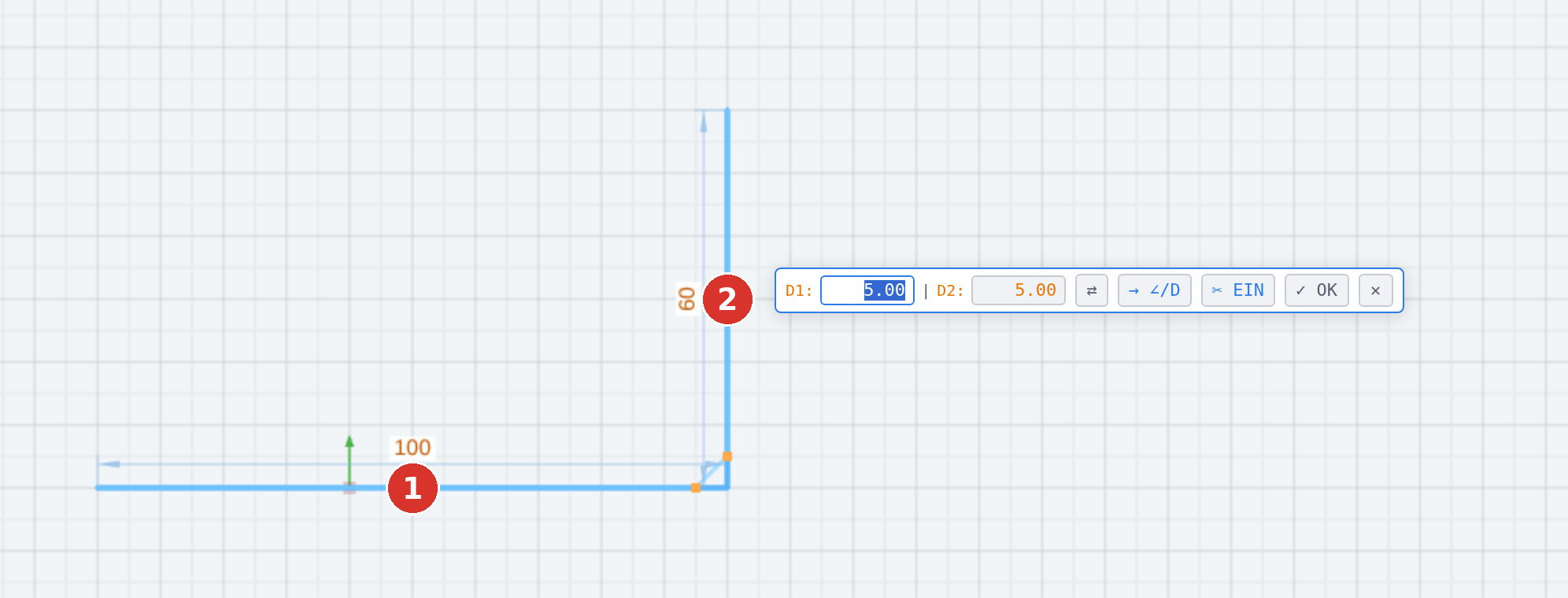

1. Erste Linie anklicken (1) — auf der Seite, die bleiben soll; Statuszeile Fasen: 2. Linie anklicken (auf der zu behaltenden Seite).
2. Zweite Linie anklicken (2), ebenfalls auf der bleibenden Seite. Das Fasen-Feld erscheint mit den zuletzt benutzten Werten (Werk 5/5); die Vorschau zeigt die Schräge. Statuszeile: Fasen: Werte eingeben + Enter, oder Klick zum Bestätigen.
3. Werte eintragen und mit Enter, ✓ OK oder einem Klick in die Zeichenfläche übernehmen.

Das Fasen-Feld#

• D1, D2 — die Abstände der Fase vom Eckpunkt entlang der ersten und der zweiten Linie.
• ⇄ — tauscht D1 und D2.
• → ∠/D — wechselt in den Modus Winkel und Abstand: ∠ ist der Winkel der Fase zur ersten Linie, D der Abstand entlang der ersten Linie; der Button zurück heisst dann entsprechend.
• ✂ EIN / AUS — Trimmen: mit EIN werden die Linien bis zur Fase gekürzt (oder verlängert), mit AUS bleiben sie unverändert und die Schräge kommt hinzu.
• ✓ OK übernimmt, × bricht ab.

Die Werte und der Modus bleiben für den nächsten Aufruf gemerkt.

Optionen und Zusammenhänge#

• Beide Werkzeuge bleiben aktiv für die nächste Ecke; Esc beendet sie und hebt die Hervorhebung auf.
• Bogen und Schräge entstehen auf dem aktiven Layer.
• Für einen tangentialen Bogen ohne Kürzen der Elemente nehmen Sie Bogen tangential.
• Runden an Kreisen und Bögen liefert Übergänge wie an Langlöchern; wo sich zwei Kreise nicht schneiden, muss der Radius gross genug sein, damit ein Bogen beide berührt.

Verwandte Befehle#

• Ein / zwei Elemente trimmen oder verlängern — spitze Ecke ohne Bogen
• Bögen tangential
