Achsenkreuze setzen

Ziel#

Jede Bohrung trägt Mittellinien auf dem Layer ACHSEN — sauber und in einem Arbeitsgang.

Schritte#

1. Menüband, Gruppe Datei → Button Achsenkreuz (5).

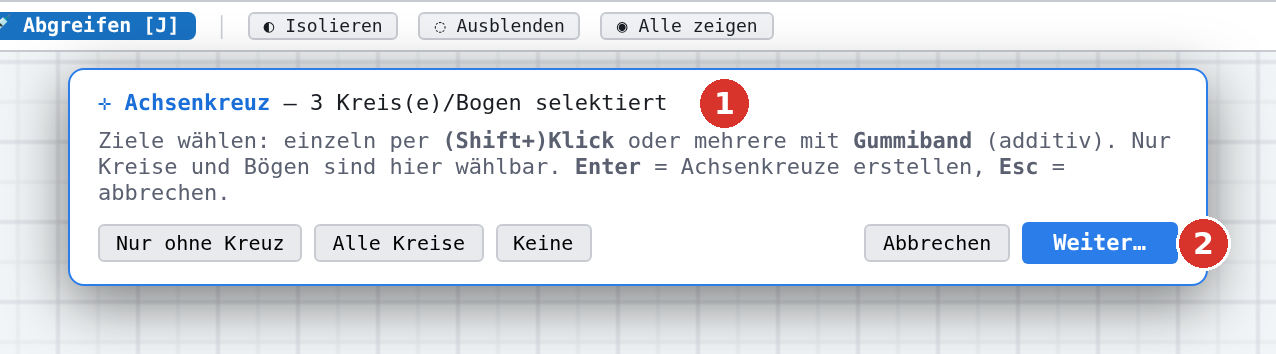

2. In der Auswahlleiste Alle Kreise drücken — oder die gewünschten Kreise einzeln anklicken.
3. Enter oder Weiter….
4. Überstand einstellen (Werk: 3), Linienstil Mittellinie belassen, Auf Achsen-Layer legen angehakt lassen.
5. Wer später eine Koordinatentabelle braucht, hakt zusätzlich Mittelpunkt als Punkt setzen an.
6. Achsenkreuz einfügen.

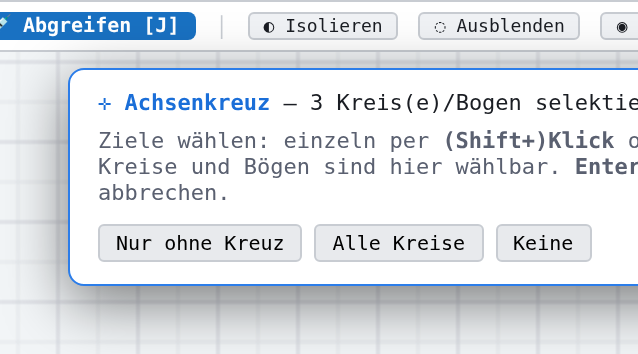

linke Hälfte

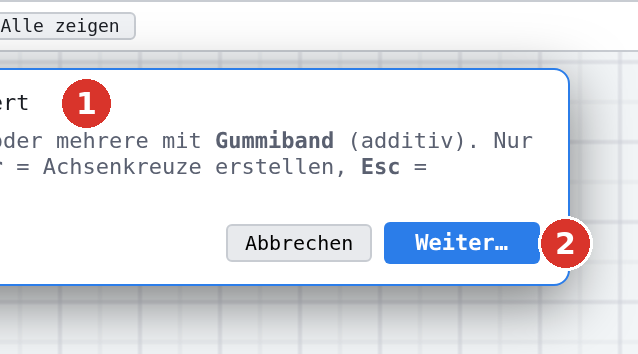

rechte Hälfte

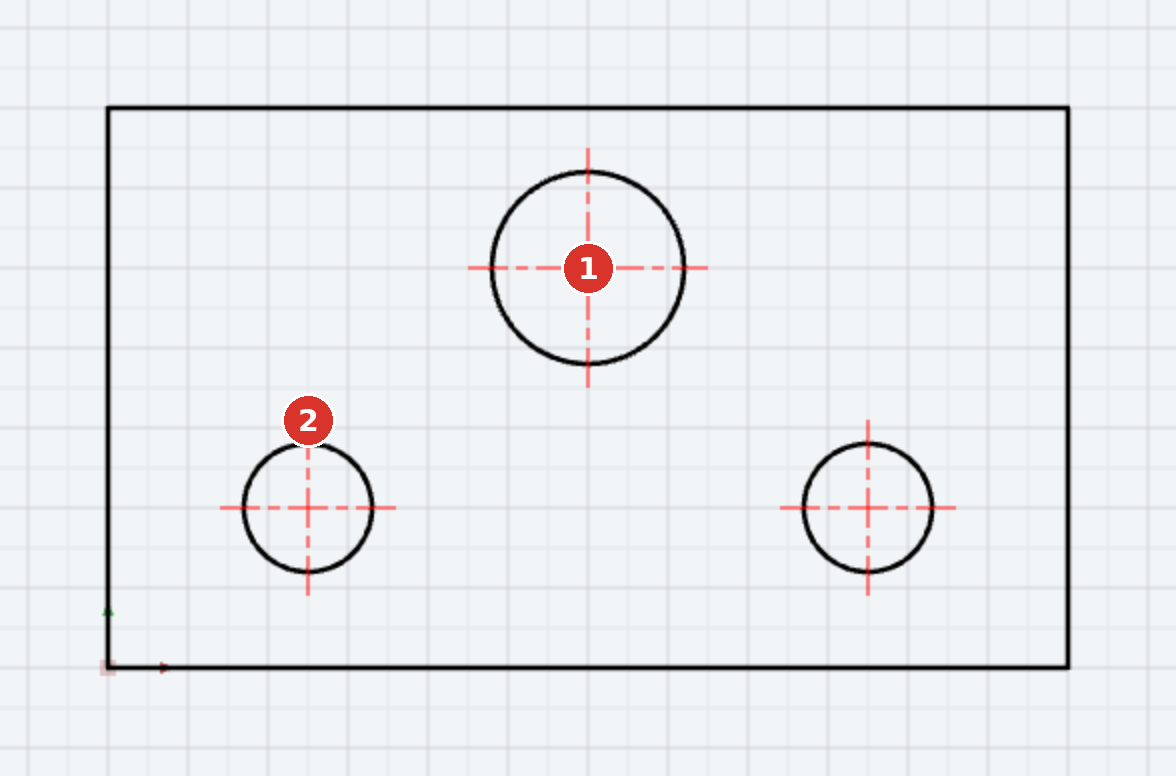

Ergebnis#

Alle gewählten Kreise haben ein Achsenkreuz. Kommen später Bohrungen dazu, genügt beim nächsten Aufruf der Button Nur ohne Kreuz — die bereits versehenen Kreise bleibt er aussen vor.
