SVG importieren

Zweck

Liest eine SVG-Datei — eine Vektorgrafik aus einem Illustrations-, Layout- oder Zeichenprogramm — und fügt ihren Inhalt der offenen Zeichnung hinzu. Für den Austausch mit CAD-Programmen ist DXF der bessere Weg; SVG eignet sich für Logos, Umrisse und Grafiken.

Aufruf

  • Datei-Menü Datei → ⬆ SVG importieren (5).
  • Befehlssuche : SVG (Kategorie Datei).
  • Eine SVG-Datei lässt sich auch auf die Zeichenfläche ziehen.
  • Kein Tastenkürzel.
Datei-Menü: (5) SVG importieren, (6) SVG exportieren
Datei-Menü: (5) SVG importieren, (6) SVG exportieren

Ablauf

  1. Befehl aufrufen — Datei-Dialog des Browsers, Filter .svg.
  2. Datei wählen. Alle Elemente kommen auf den aktiven Layer. Farbe und Linienstärke liest das Programm aus der Datei — nicht vom Layer; fehlen die Angaben dort, setzt es Grau und die Stärke 1,5 ein. Eine mit LiberoDraft geschriebene Datei bringt ihre Linienstärken unverändert zurück (Linien in der Datei).
  3. Die Ansicht passt sich ein; die Statuszeile meldet SVG importiert: n Elemente aus name.svg.
  4. Danach läuft die Prüfung.

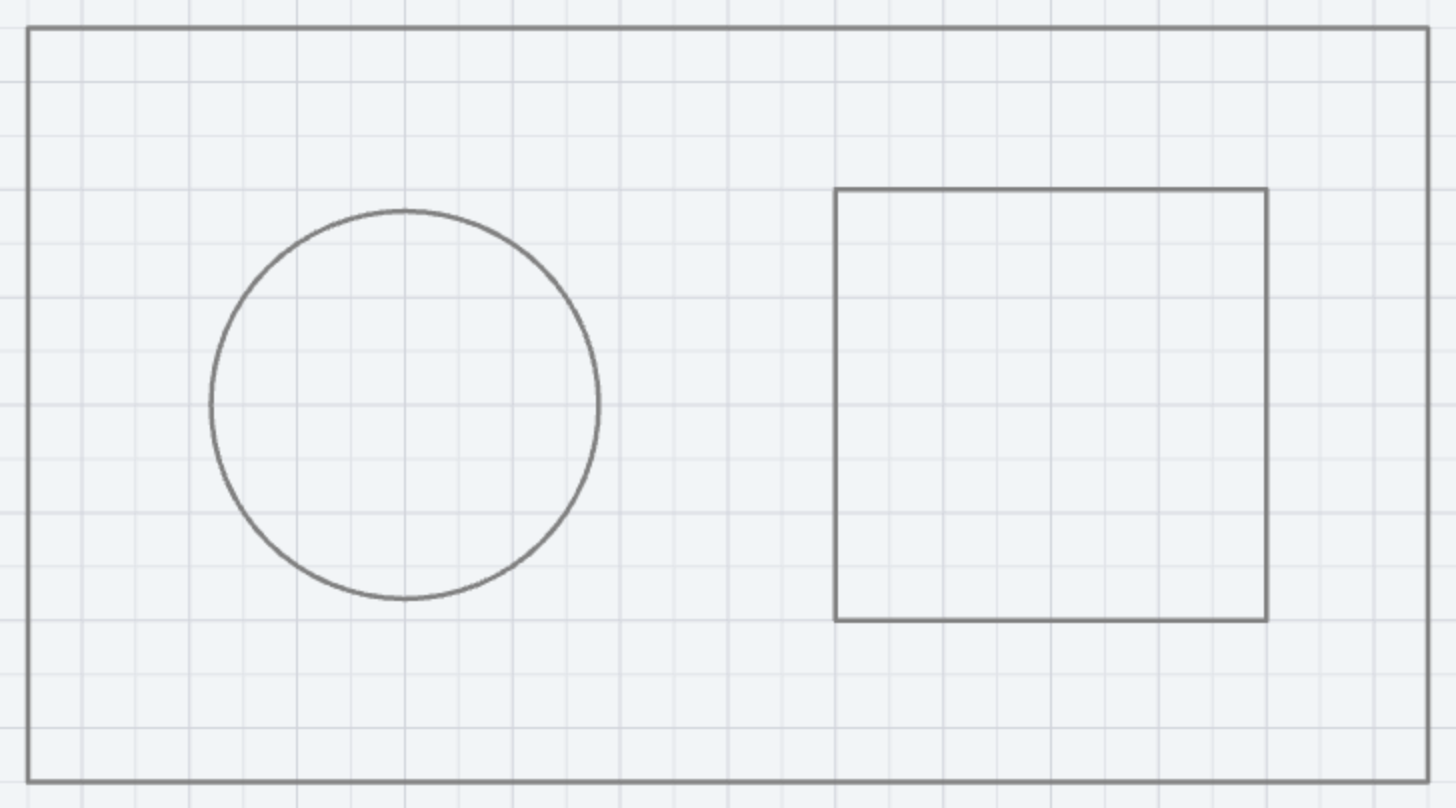

Nach dem Import einer SVG-Datei: Rechteck, Kreis und Pfad liegen als Geometrie in der Zeichnung
Nach dem Import einer SVG-Datei: Rechteck, Kreis und Pfad liegen als Geometrie in der Zeichnung
Hinweis

Ein SVG kennt keine Layer. Wer die Elemente trennen will, legt vorher den passenden Layer als aktiven Layer fest oder verschiebt sie danach (Layer-Inhalt verschieben).

Wirkung

Der Import ist ein Rückgängig-Schritt (Ctrl + Z). Kurven werden in Bögen und Polylinien überführt; Füllungen, Verläufe und Bilder aus dem SVG gehen dabei verloren.
