DXF importieren

Zweck

Liest eine DXF-Datei und fügt ihren Inhalt der offenen Zeichnung hinzu. Die vorhandene Zeichnung bleibt erhalten — der Import hängt an, er ersetzt nichts. DWG-Dateien liest LiberoDraft nicht selbst: Dafür öffnet DWG importieren… im Datei-Menü das Zusatzprogramm LiberoDWG (DWG und STEP über Zusatzprogramme).

Aufruf

  • Datei-Menü Datei → ⬆ DXF importieren (2) — in beiden Darstellungen dasselbe Menü.
  • Befehlssuche : DXF (Kategorie Datei).
  • Eine DXF-Datei lässt sich auch mit der Maus auf die Zeichenfläche ziehen.
  • Kein Tastenkürzel.
Datei-Menü: (2) DXF importieren, (3) DXF exportieren, (4) DXF-Profile…
Datei-Menü: (2) DXF importieren, (3) DXF exportieren, (4) DXF-Profile…

Ablauf

  1. Befehl aufrufen — der Datei-Dialog des Browsers öffnet sich, Filter .dxf.
  2. Datei wählen. LiberoDraft liest sie ein, legt die benötigten Layer an und ordnet die Elemente zu (Layer beim Import).
  3. Die Ansicht passt sich auf den gesamten Inhalt ein (Einpassen).
  4. Die Statuszeile meldet DXF importiert: n Entities aus name.dxf.
  5. Es erscheint die Import-Übersicht; danach läuft die Prüfung.

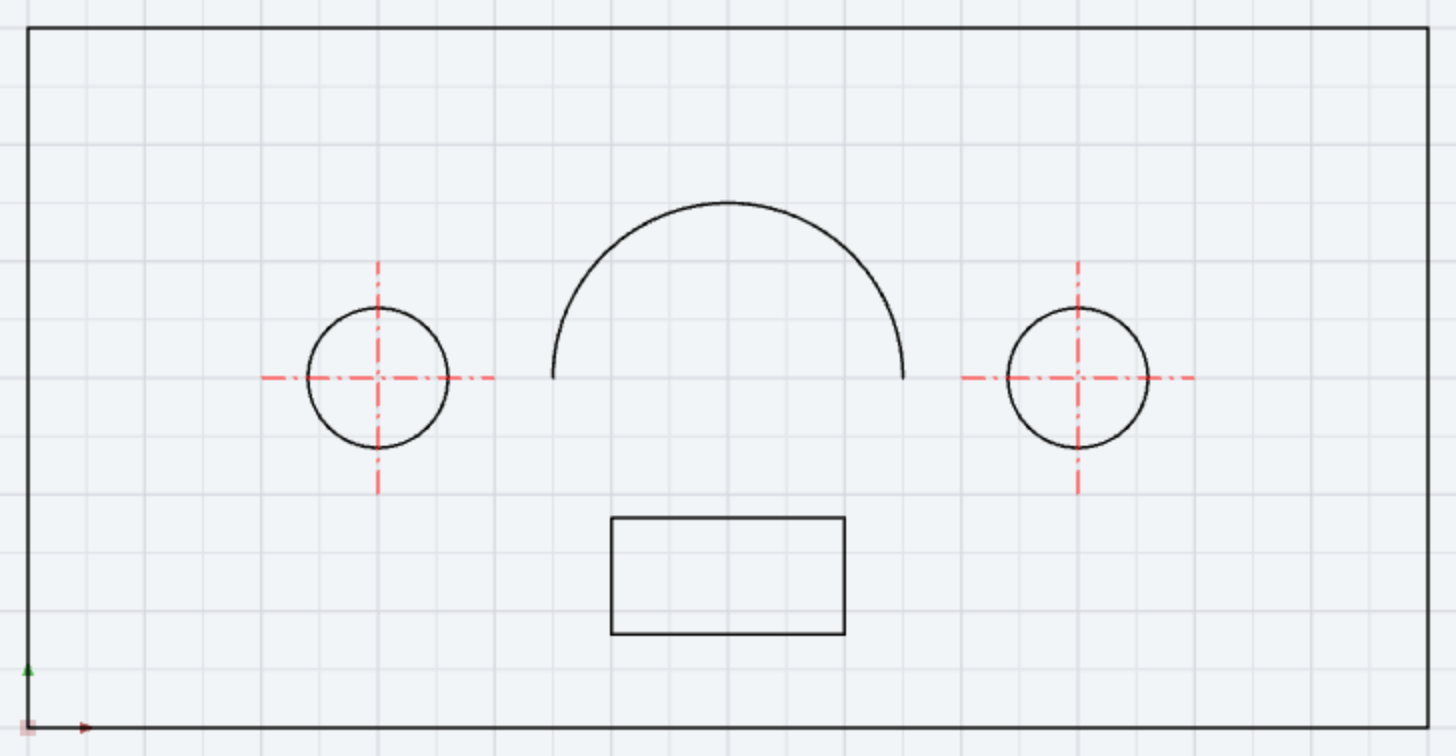

Nach dem Import: Kontur, Achsenkreuze und Bohrungen liegen auf den Layern der DXF-Datei
Nach dem Import: Kontur, Achsenkreuze und Bohrungen liegen auf den Layern der DXF-Datei

Was gelesen wird

InhaltBemerkung
Linien, Kreise, Bögen, Ellipsen, Polylinien, Splines, Punktemit Bulge-Segmenten (Polylinien-Bögen) nach der DXF-Norm: ein positiver Bulge läuft gegen den Uhrzeigersinn — ein abgerundetes Rechteck aus einem anderen CAD-Programm wölbt sich nach aussen; gespiegelt gezeichnete Kreise, Bögen und Polylinien (Extrusionsrichtung −Z) kommen an ihrer richtigen Lage an
Texte (TEXT und MTEXT) und Hinweispfeilezentrierte und rechtsbündige Texte sitzen an ihrem Ausrichtepunkt; MTEXT kommt ohne Formatierungscodes, mit Höhe, Bezugspunkt und Richtung; Text am Pfeil wird mit dem Pfeil verbunden
Masse und Schraffurensoweit das DXF sie als Objekte führt; der Saatpunkt einer Schraffur zählt nicht zu ihrem Rand
Blöckewerden als Blöcke übernommen; eine Einfügung behält ihren Layer und ihren Y-Massstab, gespiegelte Blöcke bleiben gespiegelt
Layer, Farben, Linientypenüber das aktive DXF-Profil zugeordnet; Zeichen ausserhalb von Latin-1 in Layernamen (Schreibweise \U+XXXX) werden zurückverwandelt

Zweipunkt-Polylinien wandelt LiberoDraft beim Lesen selbständig in Linien; die Übersicht vermerkt das.

Wirkung

Der Import ist ein Rückgängig-Schritt: Ctrl + Z nimmt ihn samt der angelegten Layer zurück. Die Zeichnung gilt danach als geändert.

  • Scheitert das Einfügen (etwa an einer beschädigten Datei), bleibt die Zeichnung, wie sie war; die Statuszeile meldet rot «Name» nicht eingefügt — Zeichnung unverändert (Grund).
  • Unlesbare LiberoDraft-Daten in der DXF (Masse, Schraffuren, Blockinhalte aus einem Export von LiberoDraft) werden bereinigt: Ein unlesbarer Wert fällt auf die Vorgabe zurück, ein Element ohne lesbare Geometrie fällt weg, und die Meldung beginnt rot mit ⚠ n beschädigte Einträge bereinigt · ….
  • Bringen Blöcke der DXF Stücklisten-Felder mit, die die Zeichnung nicht kennt, werden sie aufgenommen.
  • Eine Schraffur mit mehr als 200'000 Linien erscheint als Fläche in ihrer Farbe (Schraffur zu dicht — als Fläche gezeigt, Abstand vergrössern).
  • Über Öffnen… weist das Programm eine DXF ab, aus der nichts Lesbares entsteht — die bisherige Zeichnung bleibt.
