Text und Hinweispfeil setzen
Ziel
Eine Zeichnung, die neben den Massen auch sagt, woraus das Teil besteht und was an einer Stelle zu beachten ist.
Schritte
- Einen eigenen Layer für die Beschriftung anlegen und aktiv setzen.
- Taste X oder Menüband, Gruppe Beschriften → Text.

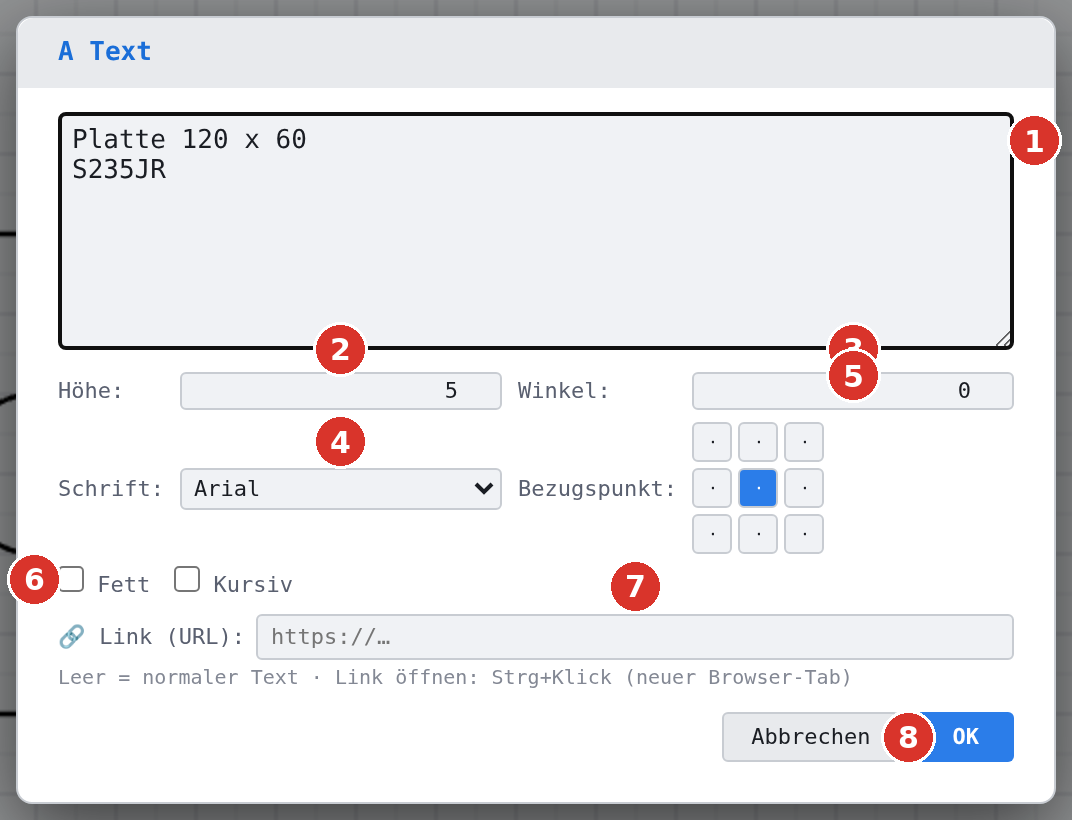

- Im Dialog den Text eingeben, Höhe einstellen, Bezugspunkt Mitte belassen, OK.
- Den Text mit einem Klick absetzen — die Vorschau am Zeiger ist der Umgebungsrahmen; weitere Klicks setzen Kopien, Esc beendet.
- Für den Hinweis: Werkzeug Hinweispfeil , erst auf die Bohrung klicken (Pfeilspitze), dann auf das Textende.
- In der Rückfrage den Text eingeben, etwa Ø20 H7.
Ergebnis
Werkstoffangabe und Hinweis stehen auf einem eigenen Layer und lassen sich für andere Ausgaben ein- und ausblenden.
Tipp
Die Attribute eines vorhandenen Textes übernimmt das Werkzeug mit der Taste J — so bleiben Höhe und Schrift in der ganzen Zeichnung gleich.
