Dialog Stückliste

Der Dialog öffnet sich mit dem Befehl Stückliste anzeigen oder dem Button Stückliste — im Menüband in der Gruppe Beschriften unter Hinweispfeil, in der klassischen Leiste bei den Beschriftungswerkzeugen. Ein zweiter Klick schliesst ihn. Er wertet alle Blockinstanzen des Modells aus. Bei offenem Block-Editor steht er nicht zur Verfügung (Im Block-Editor steht die Stückliste nicht zur Verfügung — zuerst «Speichern» oder «Abbrechen».). Zusammenhänge: Stücklisten.

Gruppe «Beschriften» im Menüband: (1) Button «Stückliste»
Gruppe Beschriften im Menüband: (1) Button Stückliste

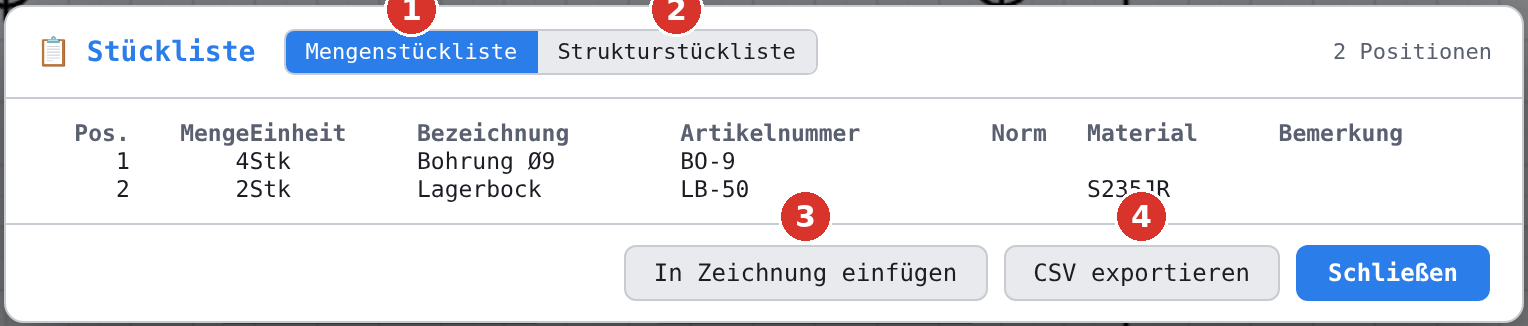

«Stückliste»: (1) Mengenstückliste, (2) Strukturstückliste, (3) In Zeichnung einfügen, (4) CSV exportieren
Stückliste: (1) Mengenstückliste, (2) Strukturstückliste, (3) In Zeichnung einfügen, (4) CSV exportieren

Rückfrage zu ausgeblendeten Blöcken

Vor dem Öffnen — falls Definitionen ausgeblendet sind oder Einfügungen auf ausgeblendeten Layern liegen — fragt das Programm, je nach Lage: Die Zeichnung enthält n ausgeblendete(n) Block/Blöcke. Sollen diese in der Stückliste MITGEZÄHLT werden? OK = mitzählen · Abbrechen = weglassen, Die Zeichnung enthält n Einfügung(en) auf ausgeblendeten Layern. … oder Die Zeichnung enthält n ausgeblendete(n) Block/Blöcke und m Einfügung(en) auf ausgeblendeten Layern. …. Die Antwort gilt für die ganze Zeichnung bis zum nächsten Öffnen oder Neue Zeichnung: für Mengen- und Strukturstückliste und für die Nummern der Positions-Ballone (Ausgeblendete Blöcke). Eine eingefügte lebendige Stückliste merkt sich ihre eigene Antwort; gibt es eine, folgen die Positions-Ballone der Antwort der massgebenden Stückliste (Massgebende Stückliste).

Kopfzeile

Mengenstückliste

Gleiche Teile zusammengefasst, sortiert nach Bezeichnung; Position = Zeilennummer. Blöcke mit gleicher Artikelnummer bilden eine Position.

Strukturstückliste

Baugruppen mit Unterblöcken als Baum, Positionen 1 / 1.1 / 1.2, Kopfzeilen fett, Mengen über die Ebenen multipliziert. Nur Blöcke ohne den Haken Als ein Teil werden aufgelöst.

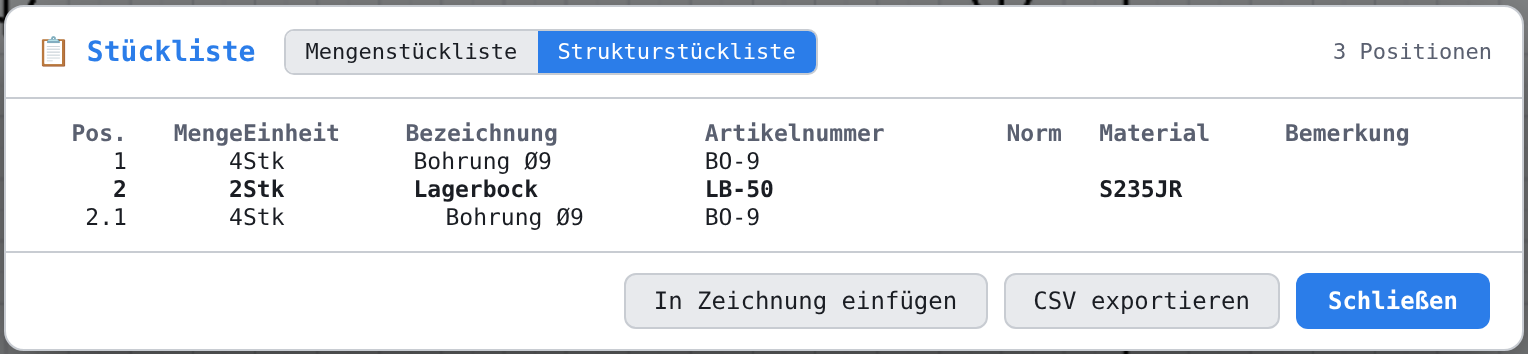

Strukturstückliste mit der aufgelösten Baugruppe «Flansch-Set» (Positionen 1.1 und 1.2)
Strukturstückliste mit der aufgelösten Baugruppe Flansch-Set (Positionen 1.1 und 1.2)

n Positionen

Anzahl Zeilen der aktuellen Ansicht.

Tabelle

Pos. und Menge stehen immer vorn. Welche weiteren Spalten folgen und in welcher Reihenfolge, legt das Fenster Stücklisten-Felder fest (Häkchen In Stückliste, ↑/↓) — ab Werk Einheit, Bezeichnung, Artikelnummer, Norm, Material, eigene Felder und Bemerkung; Gewicht und Preis nur, wenn sie ausgewertet werden, Lieferant nicht. Ein Zahlenfeld mit der Auswertung Menge × Wert bekommt zusätzlich die Spalte … gesamt. Das Fenster wird mit den Spalten breiter. Blöcke ohne Bezeichnung und Artikelnummer stehen grau mit Name (ohne Stücklisten-Daten). Ohne Blöcke: Keine Blöcke in der Zeichnung platziert. Zeilen und Spalten, die im Tabellen-Editor einer eingefügten Stückliste ausgeblendet sind, zeigt dieser Dialog trotzdem.

Summen und … gesamt

Hat ein Zahlenfeld eine Auswertung, steht unter der Tabelle die Zeile Summe: Menge × Wert rechnet jede Zeile mit ihrer Menge (Spalte … gesamt) und zählt diese zusammen, Summe der Werte zählt jedes Teil einmal. Gerundet wird kaufmännisch auf die Dezimalen des Feldes. Stehen in einem Wert Komma und Punkt, gilt das letzte als Dezimalzeichen (1.250,50 = 1250.5). Werte, die keine Zahl sind, zählen nicht mit; die Summenzeile nennt sie mit ⚠ n Wert(e) keine Zahl, die Sprechblase zeigt die Positionen.

Hinweis unter der Strukturstückliste

Hat die Strukturstückliste keine Unterebene, erklärt ein Kasten, dass jeder Block als ein Teil zählt, und nennt den Weg über die Stücklisten-Daten des Blocks (Als ein Teil).

Buttons

In Zeichnung einfügen

Schliesst den Dialog und hängt die aktuelle Ansicht als Tabellen-Block Stückliste an die Maus (Tabelle in der Zeichnung); Statuszeile Stückliste als Block «Stückliste» — Klick platziert · Ballone zeigen Mengen-Positionen · läuft mit der Zeichnung mit bzw. … Struktur-Positionen ….

Die Tabelle ist eine lebendige Stückliste: Sie läuft mit der Zeichnung mit — Mengen, Teile, Werte, Feldwahl und Sprache — und hat eine Summenzeile. Die zuletzt eingefügte bestimmt die Nummern der Positions-Ballone; eine andere wählen Sie per Rechtsklick 📍 Positions-Ballone folgen dieser Stückliste. Ein Doppelklick oder Rechtsklick 📋 Stückliste bearbeiten… öffnet den Tabellen-Editor, in dem Sie Zellen und Pos.-Nr. überschreiben, freie Zeilen ergänzen, Zeilen und Spalten ausblenden und die Spalten ausrichten. Eine Tabelle aus einer Zeichnung bis 4.0.0 ist eine feste Momentaufnahme; Rechtsklick 🔄 Durch lebendige Stückliste ersetzen macht sie lebendig. Einzelheiten: Stücklisten.

CSV exportieren

Lädt stueckliste.csv herunter (Stückliste als CSV exportiert (n Positionen)); scheitert die Erzeugung, entsteht keine Datei, und die Statuszeile meldet rot CSV-Export fehlgeschlagen (Grund). Die CSV folgt der Feldwahl; ohne eigene Wahl hat sie die festen Spalten wie bisher. Im Tabellen-Editor ausgeblendete Zeilen und Spalten stehen in der CSV trotzdem. Aufbau: CSV-Export.

Schliessen

Auch Esc, ein Klick neben den Dialog oder ein erneuter Aufruf des Befehls schliessen.
