DXF-Optionen
Überblick
Der Dialog erscheint bei jedem DXF-Export, unmittelbar bevor die Datei geschrieben wird. Er legt fest, in welcher Form zusammengesetzte Objekte im DXF ankommen. Die getroffene Wahl bleibt für den nächsten Export erhalten.
Die Felder
| Feld | Bedeutung |
|---|---|
| Schraffuren — als Block (ein Griff, exaktes Abbild) | die Schraffurlinien werden als Block geschrieben; das Ziel-CAD zeigt genau dasselbe Bild (Werkeinstellung) |
| Schraffuren — als Schraffur-Objekt (kleiner, im Ziel-CAD umstellbar) | ein natives HATCH-Objekt; die Datei wird kleiner, das Muster kann im Ziel-CAD abweichen |
| Bemassungen — als Block zusammenfassen | Masslinien, Pfeile und Masstext bilden je ein Ganzes (Werkeinstellung: angehakt); ohne Haken werden sie als Einzelelemente geschrieben |
| Blöcke — als Block (bleibt ein Bauteil) | Blockinstanzen bleiben Blöcke (Werkeinstellung) |
| Blöcke — aufgelöst in Einzelteile | jede Instanz wird in ihre Elemente zerlegt |
| Abbrechen | bricht den Export ab, es entsteht keine Datei |
| Exportieren | schreibt die Datei mit den gewählten Optionen |
Auf einem Blatt

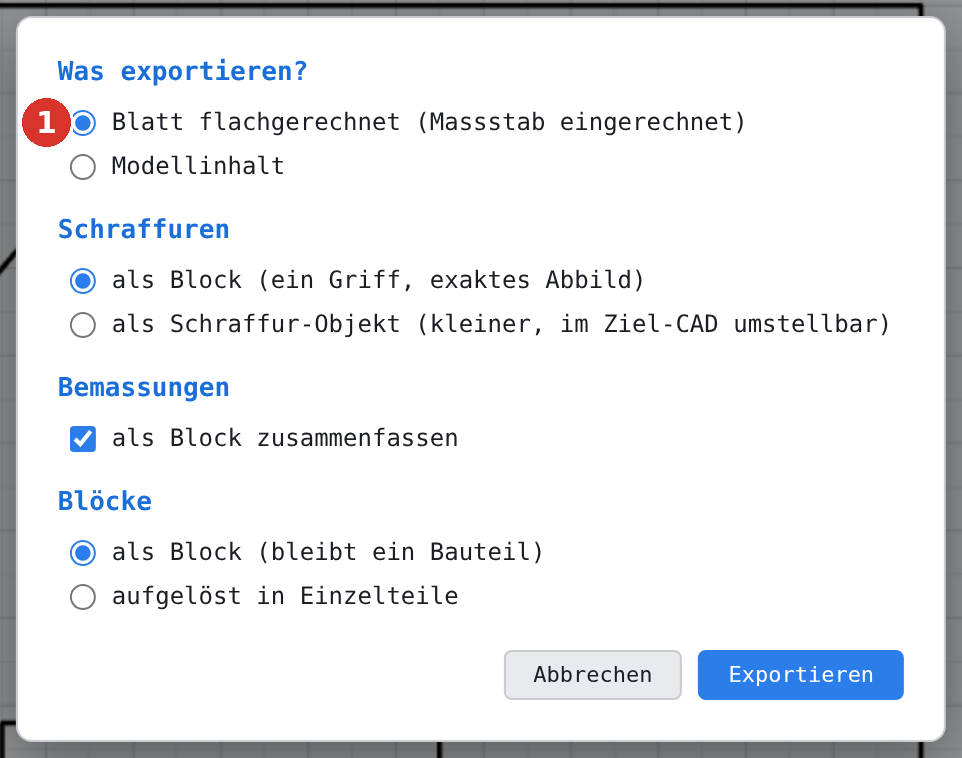

Steht die Ansicht auf einem Blatt, zeigt der Dialog zusätzlich oben die Frage Was exportieren?:
| Wahl | Ergebnis |
|---|---|
| Blatt flachgerechnet (Massstab eingerechnet) | das ganze Blatt in Blattkoordinaten: Fensterinhalte im Fenstermassstab, Rahmen, Schriftfeld, Masse und Schraffuren |
| Modellinhalt | der Inhalt des Modells, unskaliert — die Statuszeile meldet Export im Papierbereich: es wird der Modellinhalt ausgegeben |
Zusammenhang
Layer-Namen und Linientypen richten sich nach dem aktiven DXF-Profil, nicht nach diesem Dialog. Die Rückfrage nur Selektion oder alles steht davor und ist unter Rückfragen beim Export beschrieben.
