Wie speichere ich ein eigenes Normteil?

1. Zeichnen Sie das Teil so, dass der gewünschte Einfügepunkt im Ursprung (0, 0) liegt — am einfachsten zeichnen Sie ihn dort oder verschieben das fertige Teil mit Fang auf den Ursprung.
2. Legen Sie die Elemente auf passende Layer (Kontur, Mittellinie, verdeckt); die Layer werden mitgespeichert.
3. Wählen Sie alle Elemente des Teils.

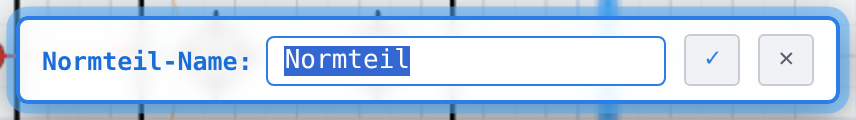

4. Rechtsklick → 🧩 Als Normteil speichern, Namen eingeben (z. B. ISO 4762 M6x20 (Ansicht)), Enter. Der Browser lädt Name.json herunter.
5. Legen Sie die Datei auf dem Server in normteile/<Kategorie>/ ab und drücken Sie im Panel ⟳.

Stücklisten-Daten mitgeben#

Der Befehl schreibt keine Stücklisten-Felder. Ergänzen Sie in der Datei ein Feld bom mit name, artnr, norm, material, einheit — es wird beim Einfügen als Block übernommen. Oder pflegen Sie die Daten nach dem Einfügen am Block.

Ein bestehendes Normteil ändern#

✎ im Panel (oder auf einer Kachel) öffnet die Datei als Zeichnung. Ändern, alle Elemente wählen, erneut Als Normteil speichern mit demselben Namen — und die neue Datei auf dem Server ersetzen.
