Lochreihe und Lochkreis mit der Reihe

Ziel#

Eine Bohrung soll fünfmal im Abstand 25 mm in einer Reihe stehen; ein zweites Loch soll als Lochkreis sechsmal um eine Nabe verteilt werden.

Schritte#

Lochreihe

1. Die Bohrung mit Kreis zeichnen und auswählen.

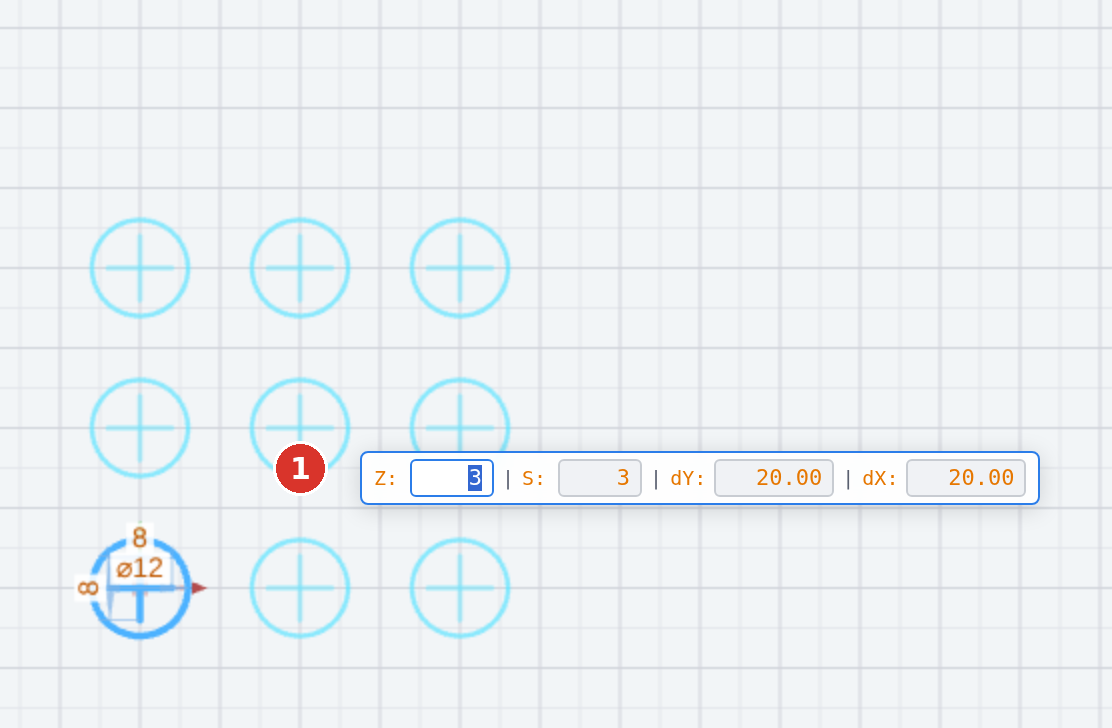

2. Reihe in der Gruppe Bearbeiten wählen und in die Zeichenfläche klicken (1) — das Feld Z/S/dY/dX öffnet sich.
3. Z = 1, S = 5, dX = 25 eintragen (dY spielt bei einer Zeile keine Rolle) und Enter drücken.

Lochkreis

1. Das zweite Loch zeichnen und auswählen; im Dreieck der Familie Reihe Reihe polar wählen.

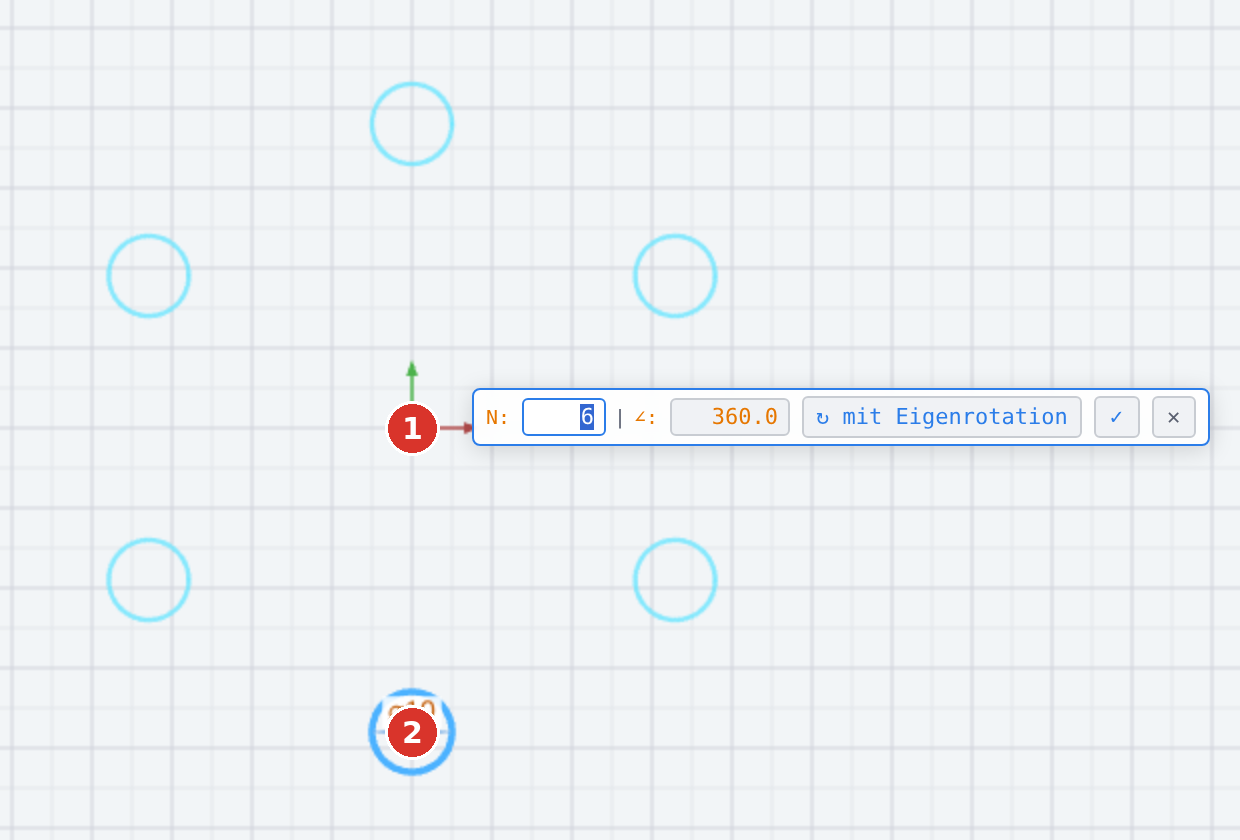

2. Den Mittelpunkt der Nabe klicken (1) — der Fang Zentrum hilft.
3. N = 6, ∠ = 360 eintragen; ob mit Eigenrotation oder ohne gewählt ist, spielt bei einem Kreis keine Rolle. Enter drücken.

Ergebnis#

Die Statuszeile meldet Reihe 1×5: 4 Element-Kopien erzeugt und Polare Reihe: 5 Element-Kopien um (x, y). Die Löcher sind einzelne Kreise; ein Klick auf einen von ihnen wählt nur diesen. Bei Rippen oder Laschen entscheidet die Eigenrotation, ob die Kopien radial stehen (mit) oder alle gleich ausgerichtet bleiben (ohne).
