Dialog Mass bearbeiten

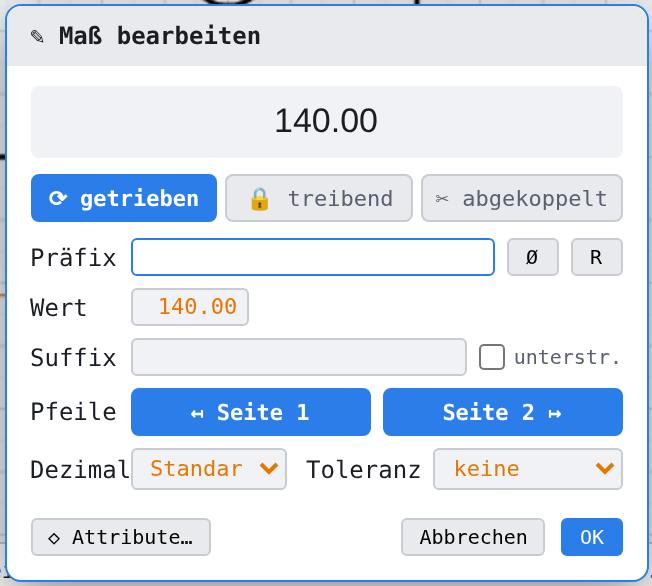

Der Dialog ändert ein Mass: Modus, Masstext, Toleranz, Pfeile und Nachkommastellen. Er öffnet sich von selbst, sobald ein Element- oder Winkelmass gesetzt ist, und sonst mit Doppelklick auf ein Mass oder über das Rechtsklick-Menü ✎ Mass bearbeiten…. Er ist verschiebbar und kann gleichzeitig mit dem Attribute-Panel offen sein.

Felder
Vorschau
Zeigt den Masstext, wie er in der Zeichnung erscheint — mit Präfix, Suffix, Toleranz und Unterstreichung, in der Schriftart der Bemassung. Abmasse stehen bündig untereinander, Vorzeichen in einer eigenen Spalte.
getrieben / treibend / abgekoppelt
Die drei Buttons ⟳ getrieben, 🔒 treibend und ✂ abgekoppelt wählen den Modus; der aktive ist hervorgehoben, der Wechsel wirkt sofort und wird in der Statuszeile bestätigt (Mass ist jetzt TREIBEND usw.). treibend ist gesperrt, wenn das Mass nichts zu treiben hat: bei Bogenmassen, bei Winkeln über drei Punkte, bei Massen durch ein Ansichtsfenster und bei Massen an einem Teil in einem Block, die nur anzeigen; bei einem Abstand oder Punkt-Punkt-Mass, wenn es kein Element zu verschieben gibt (siehe unten); und wenn das Element, das sich ändern müsste, fixiert ist — bei Abständen und Punkt-Punkt-Massen auch, wenn es auf einem gesperrten Layer oder in einer gesperrten Gruppe liegt.
Treibend bei Abständen und Punkt-Punkt-Massen
Ein Abstandsmass (zwei parallele Linien, Linie und Punkt) und ein Punkt-Punkt-Mass (Horizontal, Vertikal, Ausgerichtet) lassen sich ebenfalls auf 🔒 treibend stellen. Enter oder OK verschiebt dann das zweite Element als Ganzes, bis das Mass den eingetippten Wert zeigt; das erste (die Referenz) bleibt stehen, verschweisste Nachbarn und Bedingungen folgen. Liegt der Punkt des zweiten Elements in einem Block, verschiebt OK die ganze Blockeinfügung als starren Körper (Punkte in Blöcken). Welches Element zuerst zählt und wann der Schalter gesperrt bleibt, steht unter Treibende Abstands- und Punkt-Punkt-Masse. Widerspricht der Wert einer Bedingung, wird er nicht übernommen (Meldung). Bei einem waagrechten oder senkrechten Punkt-Punkt-Mass zeigt das Feld Wert die Zahl der Masszahl in der Zeichnung, also den Anteil auf der Achse.
Präfix, Ø, R
Text vor der Masszahl. Die Buttons Ø und R setzen das Durchmesserzeichen oder das R als Präfix — für Masse, die keinen eigenen Typ Radius oder Durchmesser haben, etwa ein Punkt-Punkt-Mass über einen Kreis.
Wert
Der Masswert. Getrieben: gesperrt, zeigt den gemessenen Wert (Sprechblase Getriebenes (Referenz-)Mass — nicht editierbar). Treibend: eintippen, Enter oder OK setzt die Geometrie; ungültige Werte (0, negativ, Winkel ≥ 360°, keine lesbare Zahl wie «abc», «5*» oder «1e999», mehr als 1'000'000'000'000) lassen das Mass getrieben und die Geometrie unverändert (Ungültiger Wert — Mass bleibt getrieben). Abgekoppelt: freier Text, leer = nur Masslinie.
R ⟷ ⌀, Pfeil: innen/aussen
Nur bei Radius- und Durchmessermassen. R → ⌀ / ⌀ → R wandelt den Masstyp um (Mass-Typ: Durchmesser (⌀)); ein treibender Wert wird dabei neu gemessen. Pfeil: innen / Pfeil: aussen setzt den Masspfeil; beim Radius blendet aussen die Linie vom Bogen zum Zentrum aus.
Suffix, unterstr.
Text nach der Masszahl (zum Beispiel H7 oder eine Einheit). unterstr. unterstreicht die Masszahl nach DIN — für nicht massstäbliche Masse.
Pfeile: ↤ Seite 1, Seite 2 ↦
Nur bei linearen Massen (Längen-, Punkt-Punkt-, Rechteck-, Segment-, Abstandsmasse). Jeder Button blendet Masspfeil und Masshilfslinie auf seiner Seite aus oder ein — Seite 1 am ersten, Seite 2 am zweiten Bezugspunkt. Statuszeile: Masspfeil Seite 1 ausgeblendet.
Dezimal
Nachkommastellen nur für dieses Mass, 0 bis 6; Standard = Vorgabe aus den Bemassungs-Einstellungen. Die Wahl formatiert das Wertfeld sofort um.

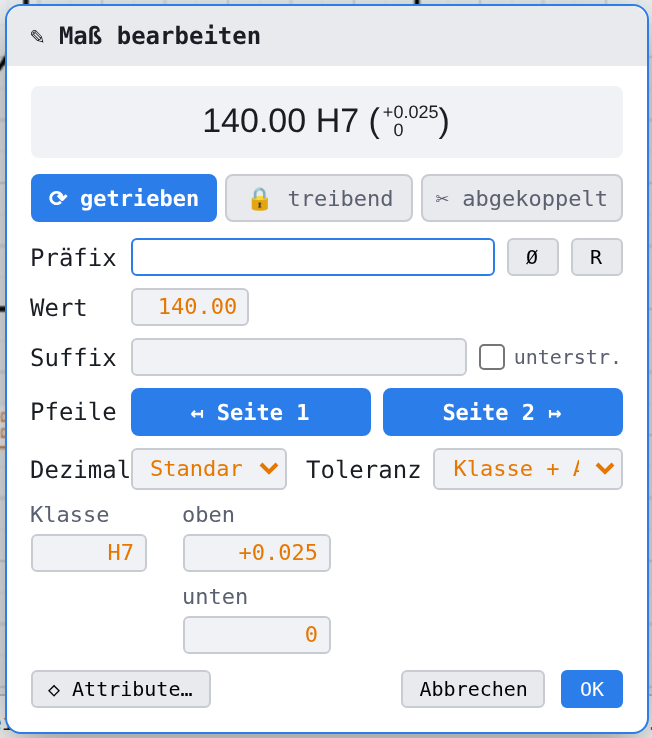

Toleranz

| Wahl | Felder | Darstellung |
|---|---|---|
| keine | — | nur die Masszahl |
| symmetrisch (±) | ± | 40 ±0.1 |
| oberes/unteres Abmass | oben, unten | zwei Zeilen hinter der Zahl |
| Toleranzklasse | Klasse, ▼ | 40 H7 |
| Klasse + Abmasse | Klasse, ▼, oben, unten, ⚙ ermitteln | 40 H7 (+0.025 / 0) |
| Grenzmasse | Klasse, ▼, oberes Mass, unteres Mass, ⚙ ermitteln | 40 (40.02 / 39.98) |
⚙ ermitteln liest die Abmasse zur eingegebenen Klasse und zum Nennmass aus toleranzen.json: Grossbuchstaben gelten als Bohrung, Kleinbuchstaben als Welle; bei Grenzmassen werden Nennmass ± Abmass eingetragen. Die Statuszeile meldet das Ergebnis (Bohrung H7 @ 40 mm → oben +0.025 / unten 0 mm). Fehlt die Klasse: Bitte zuerst eine Toleranzklasse eingeben (z.B. H7 für Bohrung, g6 für Welle); ist der Wert ungültig: Kein gültiges Nennmass zum Ermitteln vorhanden; fehlt der Eintrag in der Tabelle: Klasse nicht gefunden. Ermittelte Abmasse werden bei einem später geänderten treibenden Wert automatisch nachgeführt; von Hand eingetippte bleiben stehen. Beim Modus abgekoppelt entfällt die Toleranz.
Toleranzklasse aus der Liste wählen
Ist unter Toleranz die Art Toleranzklasse, Klasse + Abmasse oder Grenzmasse gewählt, sitzt rechts am Feld Klasse ein Dreieck-Button ▼ (Sprechblase Toleranzklasse aus einer Liste wählen (Bohrung und Welle)) — so hoch wie das Feld und ohne Zwischenraum daran. Er öffnet das Fenster Toleranzklasse wählen mit zwei Spalten: Bohrung (Grossbuchstaben) und Welle (Kleinbuchstaben). Jede Klasse ist ein Button; rechts daneben stehen die Abmasse oben / unten für das Nennmass des Masses, für H7 bei 40 mm +0.025 / 0. Ohne gültiges Nennmass bleibt dieses Feld leer. Die Zeile über der Liste nennt das Nennmass (Nennmass 40 mm — Klasse anklicken, sie wird übernommen), die Klasse aus dem Feld ist hervorgehoben.

Ein Klick auf eine Klasse schliesst die Liste und trägt die Klasse ins Feld ein. Bei Klasse + Abmasse und Grenzmasse ermittelt das Programm die Abmasse gleich mit — wie ⚙ ermitteln, mit derselben Meldung —, sofern das Wertfeld ein gültiges Nennmass enthält. Schliessen, Esc und ein Klick neben das Fenster schliessen die Liste, ohne etwas zu ändern; Esc schliesst dabei nur die Liste, nicht den Dialog.
Die Klassen stammen aus toleranzen.json, derselben Tabelle wie bei ⚙ ermitteln: im Lieferumfang 14 Klassen für die Bohrung (D10, E9, F8, G7, H6, H7, H8, H9, H11, JS7, K7, M7, N7, P7) und 15 für die Welle (d9, e8, f7, g6, h5, h6, h7, h8, h9, h11, js6, k6, m6, n6, p6) nach ISO 286-1 für Nennmasse bis 500 mm. Eine dort ergänzte Klasse erscheint von selbst in der Liste; fehlt die Tabelle, meldet das Fenster Keine Toleranzklassen in toleranzen.json gefunden. Eine Klasse, die nicht in der Liste steht (etwa r6 oder s6), tippen Sie wie bisher ins Feld ein; ⚙ ermitteln findet sie nur, wenn sie in der Tabelle eingetragen ist.
◇ Attribute…, Abbrechen, OK
◇ Attribute… öffnet das Attribute-Panel dieses Masses, der Dialog bleibt offen. OK (auch Enter in einem Feld) übernimmt alles und meldet Masstext aktualisiert; Abbrechen (auch Esc) verwirft.
Attribute-Panel

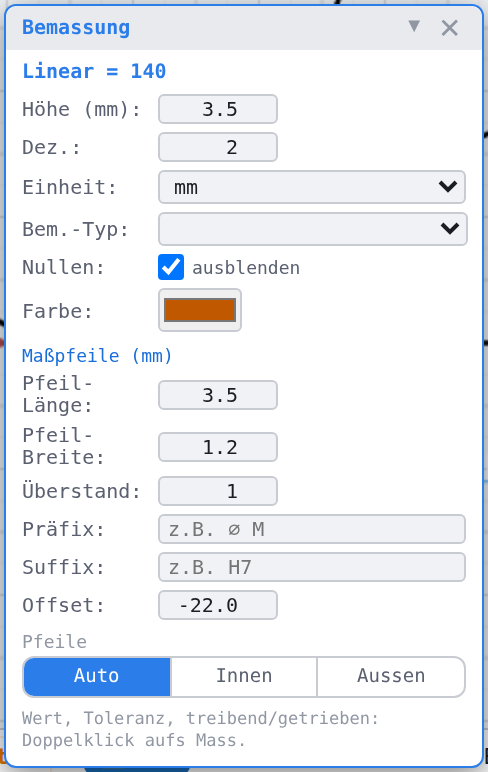

Das schwebende Panel Bemassung zeigt die Darstellungswerte eines Masses (oder mehrerer gewählter Masse) und ändert sie sofort. Aufruf: Ctrl+Doppelklick auf ein Mass, Rechtsklick ◇ Bemassungs-Attribute… (bei einer Kette ◇ Kettenmass-Attribute…), Button ◇ Attribute… im Dialog Mass bearbeiten. Ist das Bemassungswerkzeug aktiv, zeigt dasselbe Panel unter dem Titel Standard für neue Masse die Vorgaben für die nächsten Masse.

| Feld | Bedeutung |
|---|---|
| Kopfzeile | Masstyp und aktueller Wert, etwa Linear = 140 |
| Höhe (mm) | Schrifthöhe dieses Masses |
| Dez. | Nachkommastellen |
| Einheit | mm, cm, m, m/cm (Bau) |
| Bem.-Typ | einen Bemassungstyp vollständig auf das Mass anwenden (Bemassungstyp «… angewendet») |
| Nullen: ausblenden | endende Nullen weglassen |
| Farbe | Farbe dieses Masses |
| Masspfeile (mm): Pfeil-Länge, Pfeil-Breite, Überstand | wie im Einstellungsdialog, aber nur für dieses Mass |
| Präfix, Suffix | wie im Dialog Mass bearbeiten |
| Offset | Abstand der Masslinie vom Element (nur Element-Masse) |
| Pfeile: Auto / Innen / Aussen | Auto klappt die Pfeile bei zu engem Mass nach aussen; Innen und Aussen erzwingen die Lage |
Die Fusszeile erinnert: Wert, Toleranz, treibend/getrieben: Doppelklick aufs Mass.
Panel Eigenschaften

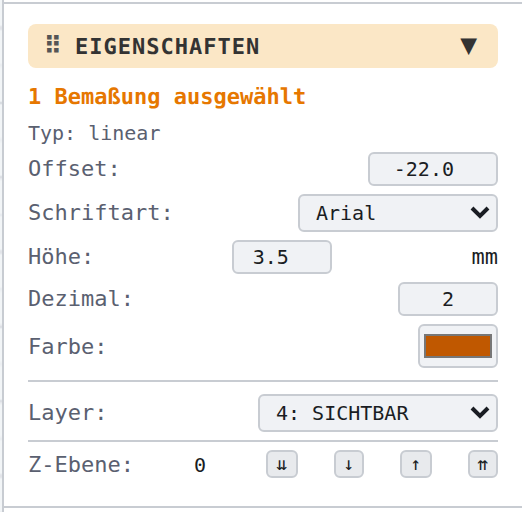

Ist ein Mass gewählt (Werkzeug Auswählen), zeigt das Panel Eigenschaften rechts 1 Bemassung ausgewählt (bei Kettengliedern 1 Kettenmass ausgewählt) mit dem internen Typ, dem Offset, bei Punkt-Punkt-Massen dem Stil (Ausgerichtet, Horizontal, Vertikal), Schriftart, Höhe, Dezimal, Farbe, dem Layer (Liste aller Zeichnungslayer; — kein Layer — bei einem Mass ohne Layer, — gemischt — bei mehreren) und der Z-Ebene mit den vier Stapel-Buttons. Jede Änderung wirkt nur auf die gewählten Masse, nie auf die Vorgabe.

Rechtsklick-Menü

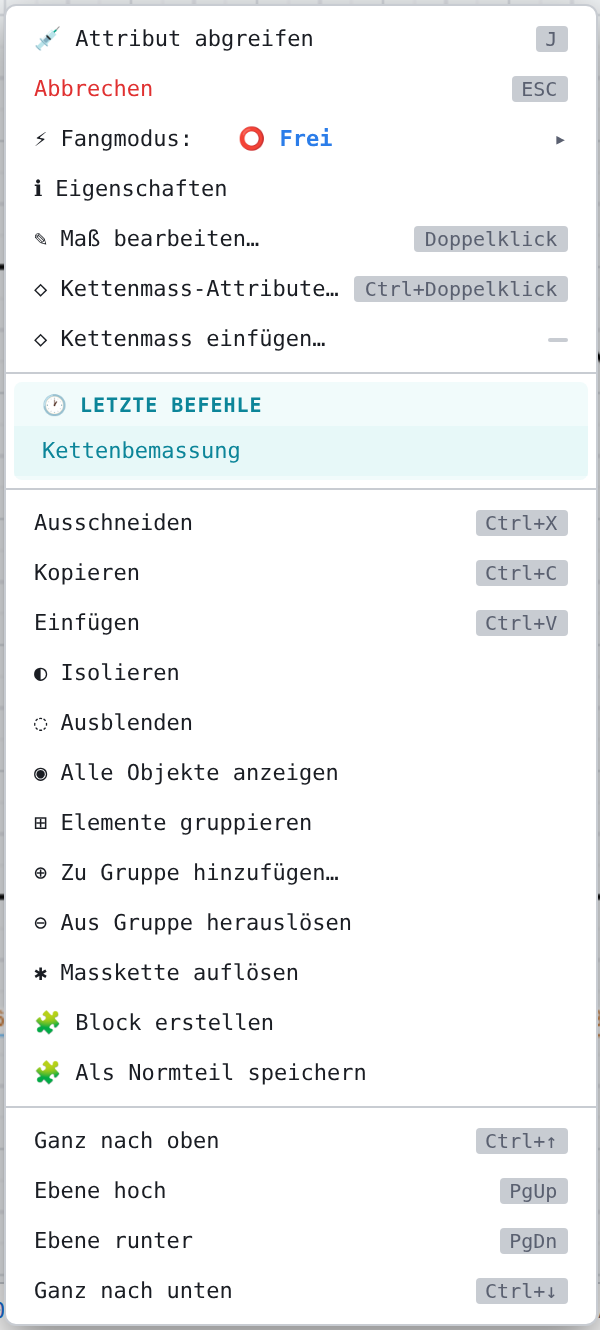

Rechtsklick auf ein Mass zeigt oben die Einträge ✎ Mass bearbeiten… (Doppelklick) und ◇ Bemassungs-Attribute… (Ctrl+Doppelklick); bei einem Kettenglied heisst der zweite ◇ Kettenmass-Attribute…, und es folgt ◇ Kettenmass einfügen…. Unter Letzte Befehle steht die zuletzt benutzte Bemassungsfunktion. Weiter unten bietet Masskette auflösen das Zerlegen einer gewählten Kette, Attribut abgreifen J übernimmt die Werte des Masses als Vorgabe.

Systemlayer Bemassungen
Im Layer-Panel steht unter den Zeichnungslayern der Systemlayer ◇ Bemassungen. Sein Auge blendet alle Masse, Toleranzrahmen, Bezugselemente und Positions-Ballone gemeinsam aus und ein. Ausgeblendete Masse sind weder sichtbar noch anwählbar. Der Schalter steht auch als Sichtbar im Bereich Bemassung des Dialogs Einstellungen.
Daneben liegt jedes neue Mass auf einem Zeichnungslayer: Existiert ein Layer mit dem Namen aus dem Feld Layer-Name des Kastens Bemassungs-Layer im Dialog Einstellungen (Werk Mass), landet es dort, sonst auf dem aktiven Layer. Auge und Schloss dieses Layers wirken auf das Mass: Ausgeblendet ist es unsichtbar, gesperrt lässt es sich weder wählen noch per Doppelklick oder Rechtsklick bearbeiten. Ein Klick auf ein gesperrtes Mass (oder ein Gummiband darüber) zeigt am Zeiger den Hinweis Auswahl gesperrt — zum Entsperren auf das Schloss klicken: mit dem sperrenden Layer bzw. der Gruppe; ein Klick auf das Schloss dort entsperrt. Im Panel Eigenschaften lässt sich der Layer eines gewählten Masses ändern; beim DXF-Export wird er geschrieben. Masse aus älteren Zeichnungen ohne Layer bleiben unverändert (— kein Layer —).

Druckdialog

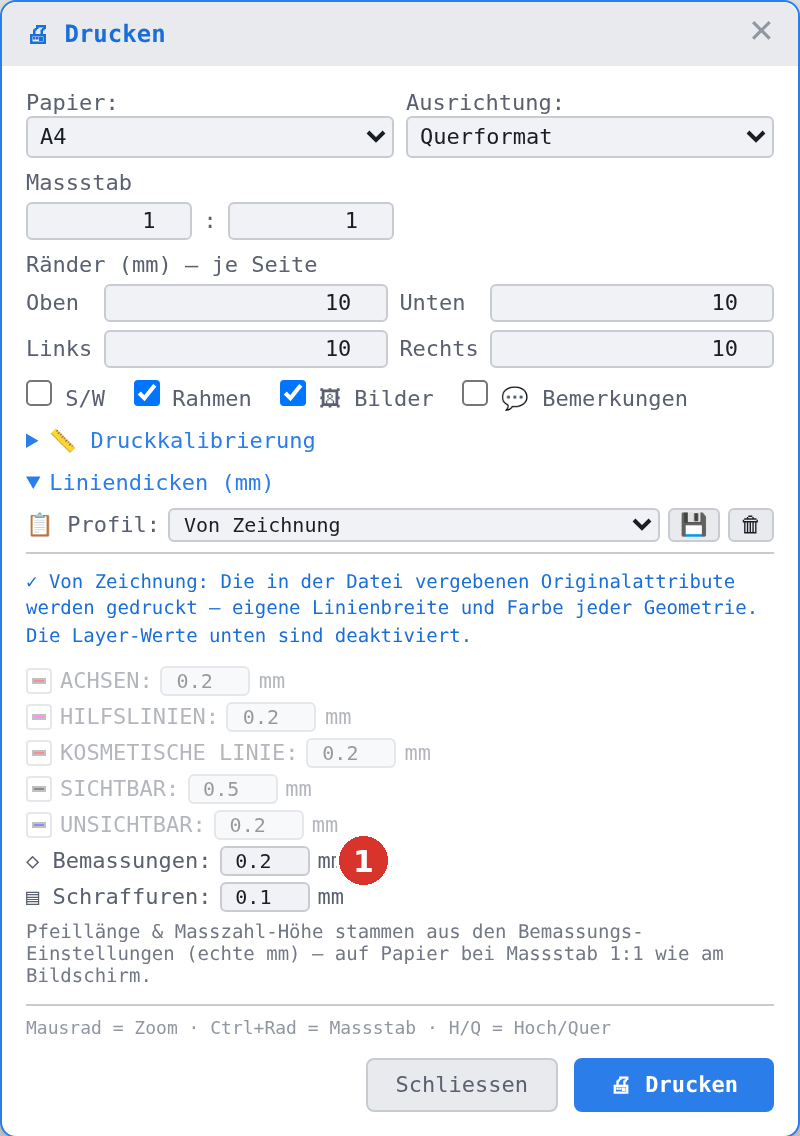

Unter Liniendicken (mm) steht die Zeile ◇ Bemassungen: (1) mit der Druckdicke von Masslinien und Masshilfslinien in Millimetern (Werk 0.2; üblich 0.25). Sie gilt für lineare, Rechteck-, Radius-, Durchmesser- und Winkelmasse. Darunter der Hinweis: Pfeillänge und Masszahl-Höhe stammen aus den Bemassungs-Einstellungen und sind auf Papier bei Massstab 1:1 wie am Bildschirm. Mit dem Profil Von Zeichnung sind die Felder gesperrt. Scheitert der Druck an einem Mass, meldet die Statuszeile rot Drucken fehlgeschlagen (Grund), und die Bemassungs-Einstellungen bleiben unverändert; am Bildschirm lässt ein solches Mass die übrige Zeichnung stehen.

DXF
Beim DXF-Export werden Masse aufgelöst geschrieben — je Mass ein Block mit Masslinien, Hilfslinien, Pfeilen und Masszahl auf dem Bemassungs-Layer (Werkname Mass, einstellbar im Dialog Einstellungen). Die Beschreibung des Masses fährt mit; LiberoDraft liest daraus beim Import wieder ein echtes Mass. Fremde DXF-Bemassungen (linear, ausgerichtet, Durchmesser, Radius, Dreipunkt-Winkel) werden als Masse übernommen, wenn die zugehörige Geometrie gefunden wird. Die DXF-Optionen sind beim Thema Schraffuren beschrieben.
