Wie setze ich Positions-Ballone?

  1. Öffnen Sie im Menüband die Liste unter Bemassung (Pfeil; ist die Gruppe Beschriften zugeklappt, öffnen Sie zuerst ihr Dreieck) und wählen Sie Ballon.
  2. Klicken Sie auf eine Kante einer Blockinstanz — die Pfeilspitze bindet sich dort an.
  3. Klicken Sie die Lage des Kreises. Der Ballon zeigt die Positionsnummer aus der Stückliste (siehe Welche Stückliste die Nummern bestimmt).
  4. Wiederholen Sie für die nächste Instanz; Esc beendet.

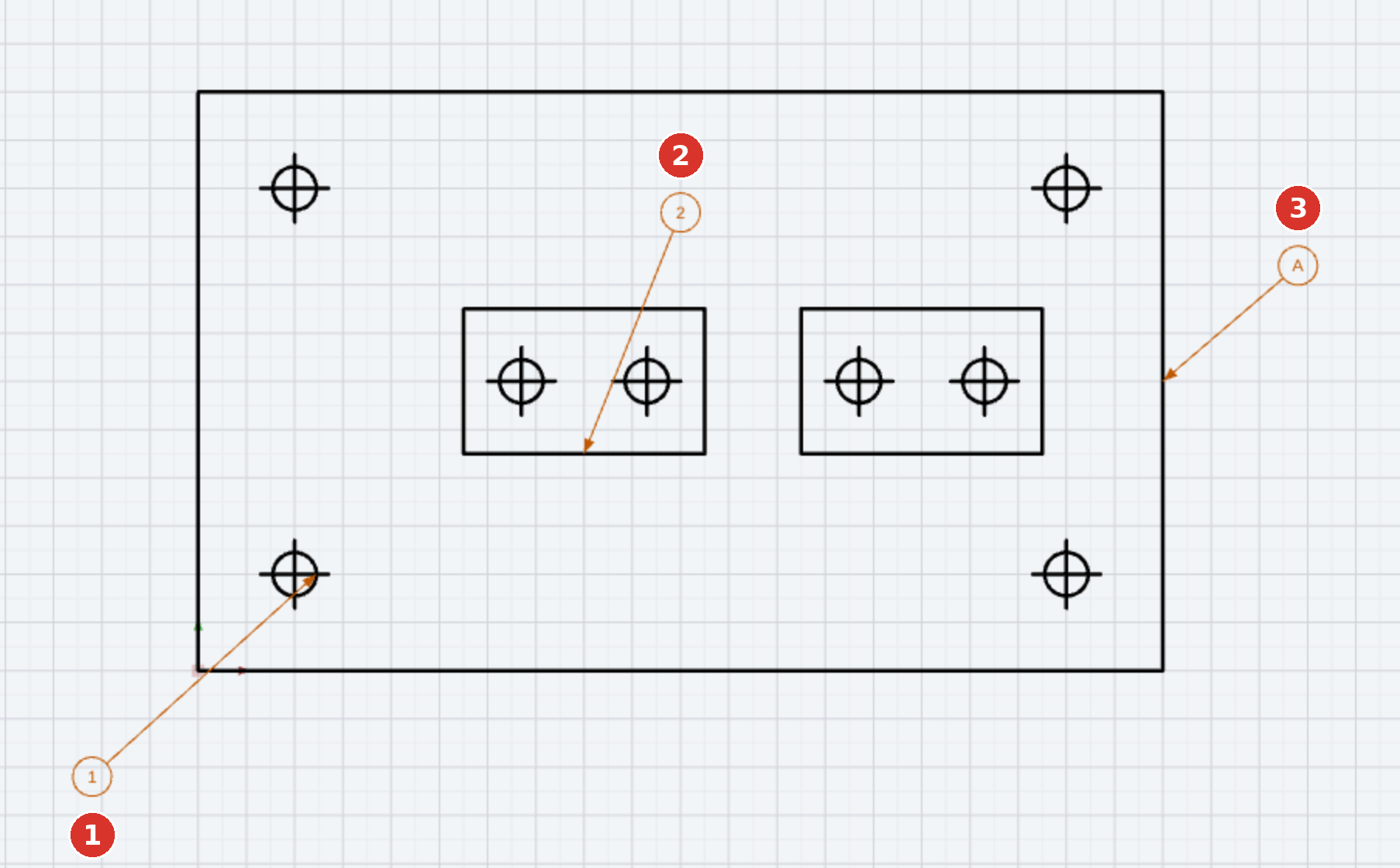

Ballone (1) und (2) an Blockinstanzen, (3) freier Ballon mit eigenem Text
Ballone (1) und (2) an Blockinstanzen, (3) freier Ballon mit eigenem Text

Freier Ballon mit eigenem Text

Klicken Sie statt einer Blockinstanz ein beliebiges Element oder in den leeren Raum. Der Ballon zeigt ?; Doppelklick öffnet Ballon-Text.

Nummern nach Struktur- statt Mengenstückliste

Fügen Sie die Stückliste in der gewünschten Ansicht (Struktur- oder Mengenstückliste) über In Zeichnung einfügen in die Zeichnung ein — die Ballone zeigen ab dann die Positionen dieser Tabelle (z. B. 2.1). Die eingefügte Tabelle ist lebendig: Sie läuft mit der Zeichnung mit und bestimmt die Nummern, solange sie in der Zeichnung steht.

Welche Stückliste die Nummern bestimmt

Die Ballone folgen der massgebenden lebendigen Stückliste — ihrer Art (Mengen- oder Strukturstückliste) und ihrer Antwort auf die Frage, ob ausgeblendete Teile mitzählen. Massgebend ist automatisch die zuletzt eingefügte. Eine andere wählen Sie per Rechtsklick auf die Tabelle → Positions-Ballone folgen dieser Stückliste; die massgebende trägt dort ein ✓, das Panel Eigenschaften zeigt es an. Wird die massgebende gelöscht, übernimmt die zuletzt gewählte bzw. die zuletzt eingefügte, die noch vorhanden ist. Ohne lebendige Stückliste zählen die Ballone nach der letzten Antwort im Fenster Stückliste.

Rechtsklick auf die eingefügte Stückliste: (1) der Eintrag mit ✓ — diese Tabelle ist massgebend, (2) ein Ballon mit ihrer Nummer, (3) die Spalte Pos. der Tabelle
Rechtsklick auf die eingefügte Stückliste: (1) der Eintrag mit ✓ — diese Tabelle ist massgebend, (2) ein Ballon mit ihrer Nummer, (3) die Spalte Pos. der Tabelle

Ballone fragen nie nach ausgeblendeten Teilen. Einfügungen auf ausgeblendeten Layern gelten dabei wie ausgeblendete Blöcke; die Antwort gilt je Zeichnung.

Positionsnummer überschreiben

Doppelklicken Sie auf die eingefügte Stückliste (oder Rechtsklick → Stückliste bearbeiten…) und tippen Sie in der Spalte Pos. eine eigene Nummer. Nach Enter wandert die Zeile an ihre neue Stelle, mit OK folgen die Ballone der neuen Nummer — sofern diese Stückliste massgebend ist. Unterpositionen einer Baugruppe folgen deren Nummer (5 → 5.1, 5.2). Gleiche Nummern sind erlaubt und im Editor rot mit ‼ markiert. Eine Zeile, die Sie dort mit dem Auge ausblenden, lässt ihren Ballon leer; 🔢 Neu nummerieren nummeriert die übrigen Teile fortlaufend, die Ballone folgen nach OK. Einzelheiten: Stückliste erzeugen, Zeilen ausblenden.

Grösse und Sichtbarkeit

Kreis- und Schriftgrösse folgen der Schrifthöhe, die Pfeilgrösse dem Pfeil aus den Bemassungs-Einstellungen. Das Auge des Systemlayers Bemassungen blendet Ballone mit den Massen aus.
