Constraints (Zwangsbedingungen)

Zweck

Eine Zwangsbedingung legt eine geometrische Beziehung fest — eine Linie bleibt horizontal, zwei Linien bleiben parallel, zwei Kreise konzentrisch. Beim Setzen richtet das Programm das zweite Element sofort nach dem ersten aus; danach stellt ein Löser die Beziehung nach jeder Bearbeitung wieder her. Er rechnet je zusammenhängende Gruppe von Bedingungen und erkennt Widersprüche (Widerspruch und rote Markierung). Ziehen Sie an einem Element, bleibt die Referenz (der erste Klick beim Setzen) stehen, und das abhängige Element folgt. Elemente mit Fixiert und Elemente auf gesperrten Layern bewegt der Löser nie. Jede Bedingung erscheint als kleines Symbol an allen beteiligten Elementen.

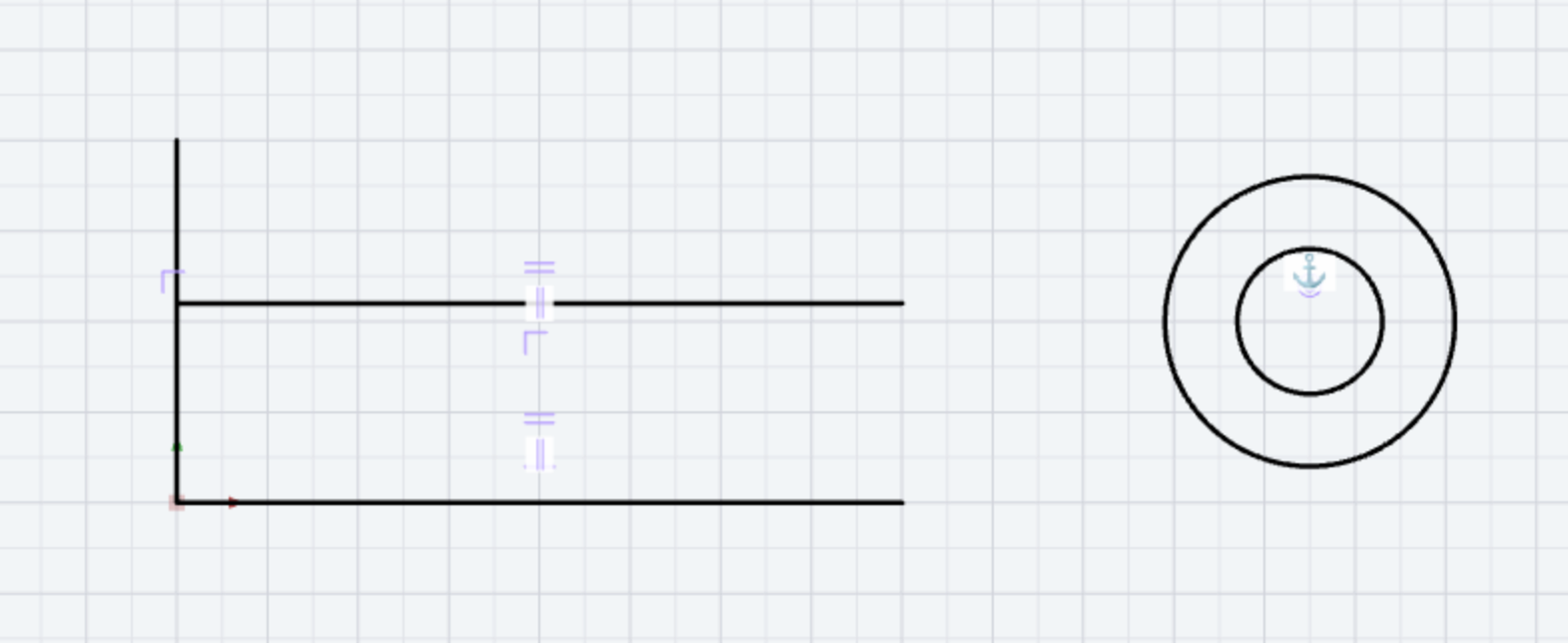

Beispiel: Linie a horizontal, b parallel zu a, c rechtwinklig zu a; die Kreise konzentrisch, der äussere fixiert — jedes Symbol steht am Element
Beispiel: Linie a horizontal, b parallel zu a, c rechtwinklig zu a; die Kreise konzentrisch, der äussere fixiert — jedes Symbol steht am Element

Schritt für Schritt: Constraints setzen und lösen. Feld für Feld: Sektion Constraints.

Aufruf

  • Menüband: Gruppe Constraints — der geteilte Button Constraints öffnet mit dem Dreieck die Liste aller elf Bedingungen (1–11); der Button selbst startet Horizontal.
  • Klassische Leiste: Gruppe Constraints als Aufklapp-Button. Reicht die Fensterbreite nicht, liegt die Gruppe im Menü ☰ (Menü / weitere Werkzeuge) links in der Leiste (1) und klappt dort auf (2).
  • Werkzeugfenster, Abschnitt Constraints: Horizontal fixieren, Vertikal fixieren, Position fixieren (1–3) — bei mehreren gewählten Linien erhält jede ihre eigene Bedingung.
  • Befehlssuche : constraint, zwang, bedingung — Einträge Constraint: Horizontal usw.
  • Beim Zeichnen: Mit dem Schalter ⛓ Live-Constraints in der Kopfzeile erhalten Linie, Rechteck, Langloch und Bananenloch die passenden Bedingungen gleich beim Zeichnen (Live-Constraints beim Zeichnen).

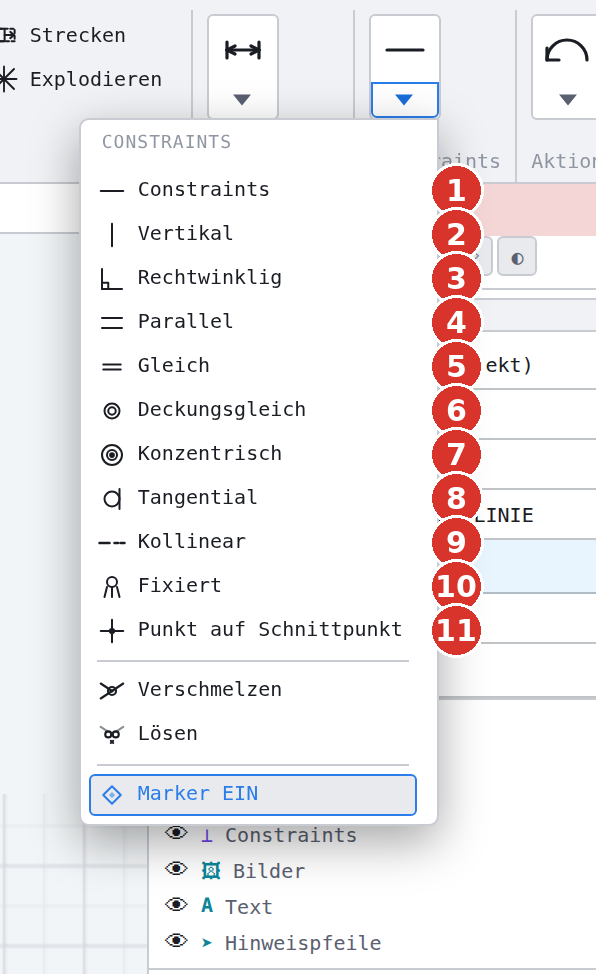

Menüband, Liste unter dem Button «Constraints» (Kopf «Verwandte Werkzeuge»): (1) Horizontal — der Eintrag heisst «Constraints» —, (2) Vertikal, (3) Rechtwinklig, (4) Parallel, (5) Gleich, (6) Deckungsgleich, (7) Konzentrisch, (8) Tangential, (9) Kollinear, (10) Fixiert, (11) Punkt auf Schnittpunkt
Menüband, Liste unter dem Button Constraints (Kopf Verwandte Werkzeuge): (1) Horizontal — der Eintrag heisst Constraints —, (2) Vertikal, (3) Rechtwinklig, (4) Parallel, (5) Gleich, (6) Deckungsgleich, (7) Konzentrisch, (8) Tangential, (9) Kollinear, (10) Fixiert, (11) Punkt auf Schnittpunkt

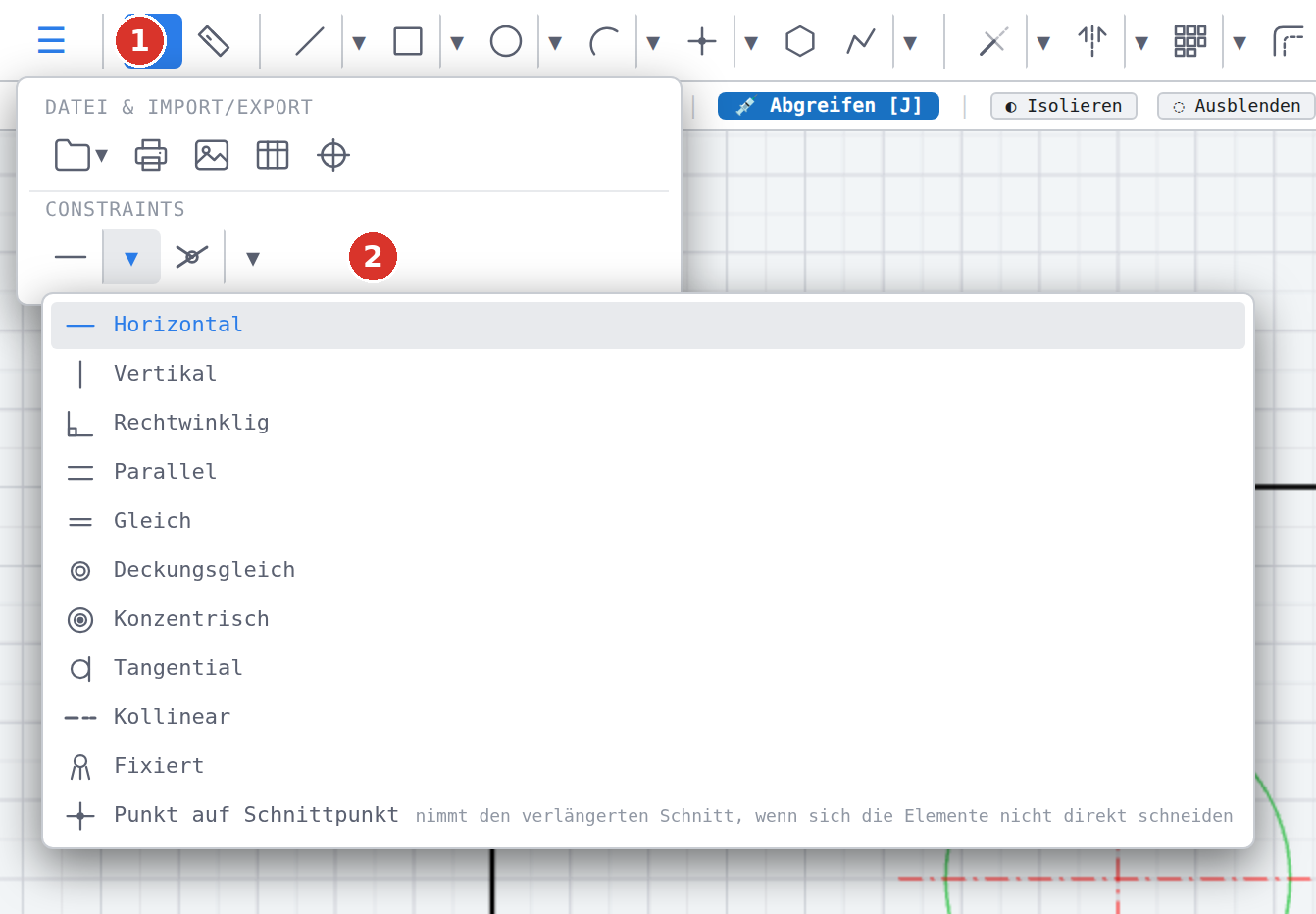

Klassische Leiste bei 1400 px Breite: (1) Menü «☰», darin (2) die aufgeklappte Gruppe «Constraints»
Klassische Leiste bei 1400 px Breite: (1) Menü ☰, darin (2) die aufgeklappte Gruppe Constraints

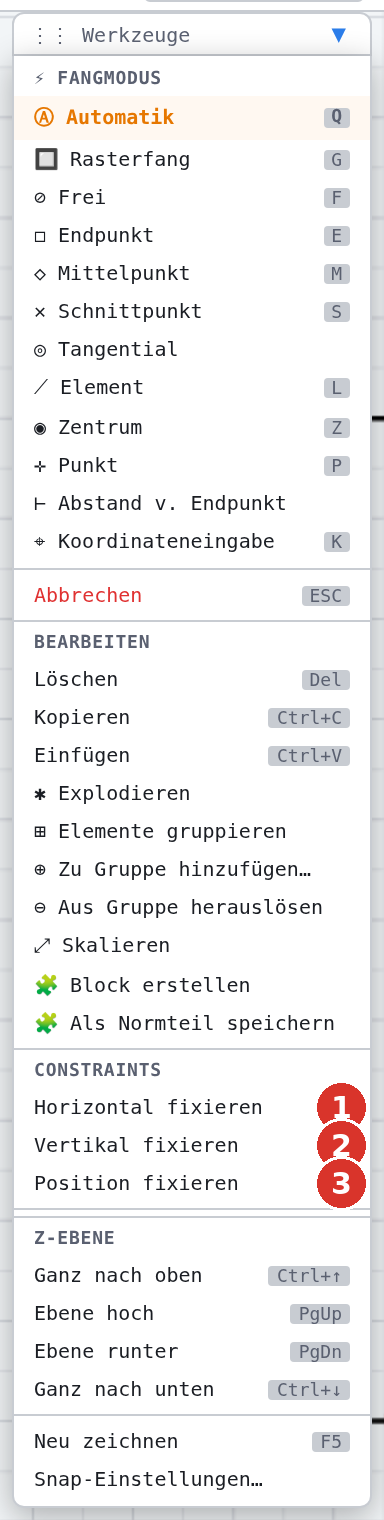

Werkzeugfenster: (1) Horizontal fixieren, (2) Vertikal fixieren, (3) Position fixieren
Werkzeugfenster: (1) Horizontal fixieren, (2) Vertikal fixieren, (3) Position fixieren

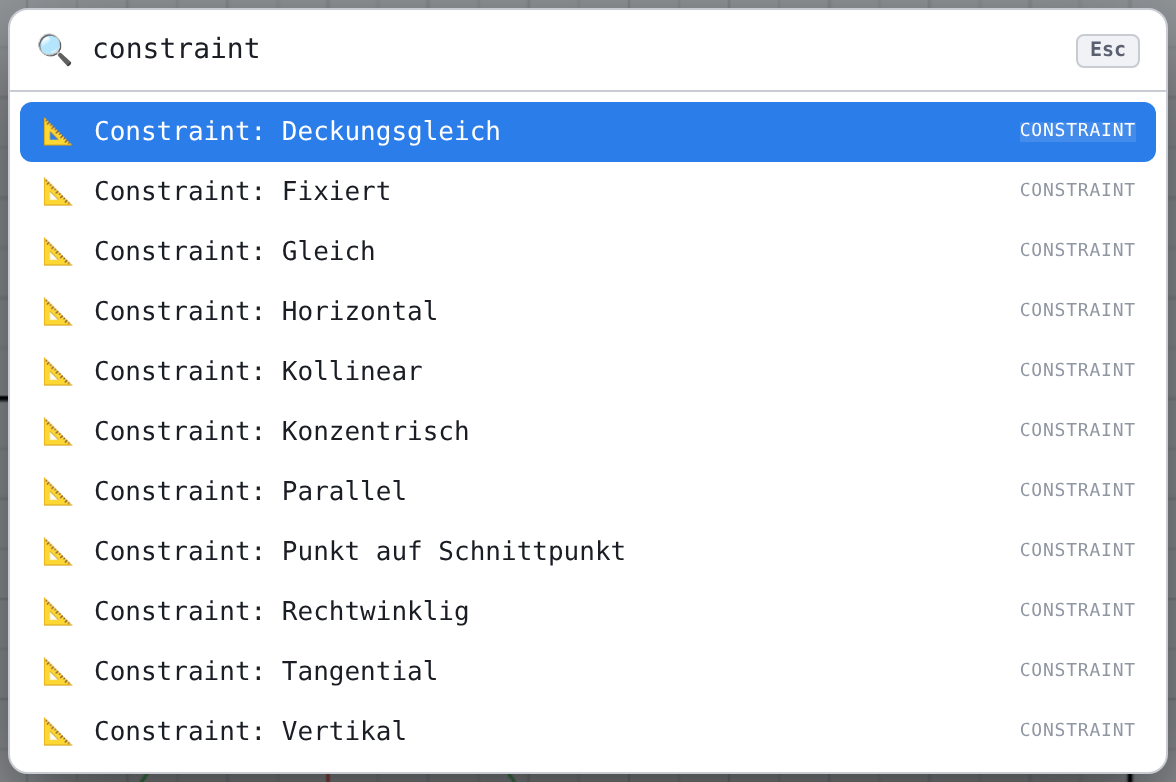

Befehlssuche mit «constraint»
Befehlssuche mit constraint

Ablauf

Mit dem Werkzeug wechselt der Fangmodus auf Frei. Der fliegende Tooltip nennt je Schritt, was zu klicken ist; das erste geklickte Element ist immer die Referenz und bleibt unverändert, das zweite wird angepasst. Nach dem letzten Klick meldet die Statuszeile Constraint: … angewendet, das Werkzeug bleibt für die nächste Bedingung aktiv. Passt die Auswahl nicht, erscheint der Grund mit ⚠ in der Statuszeile und die Klicks werden verworfen (Meldungen).

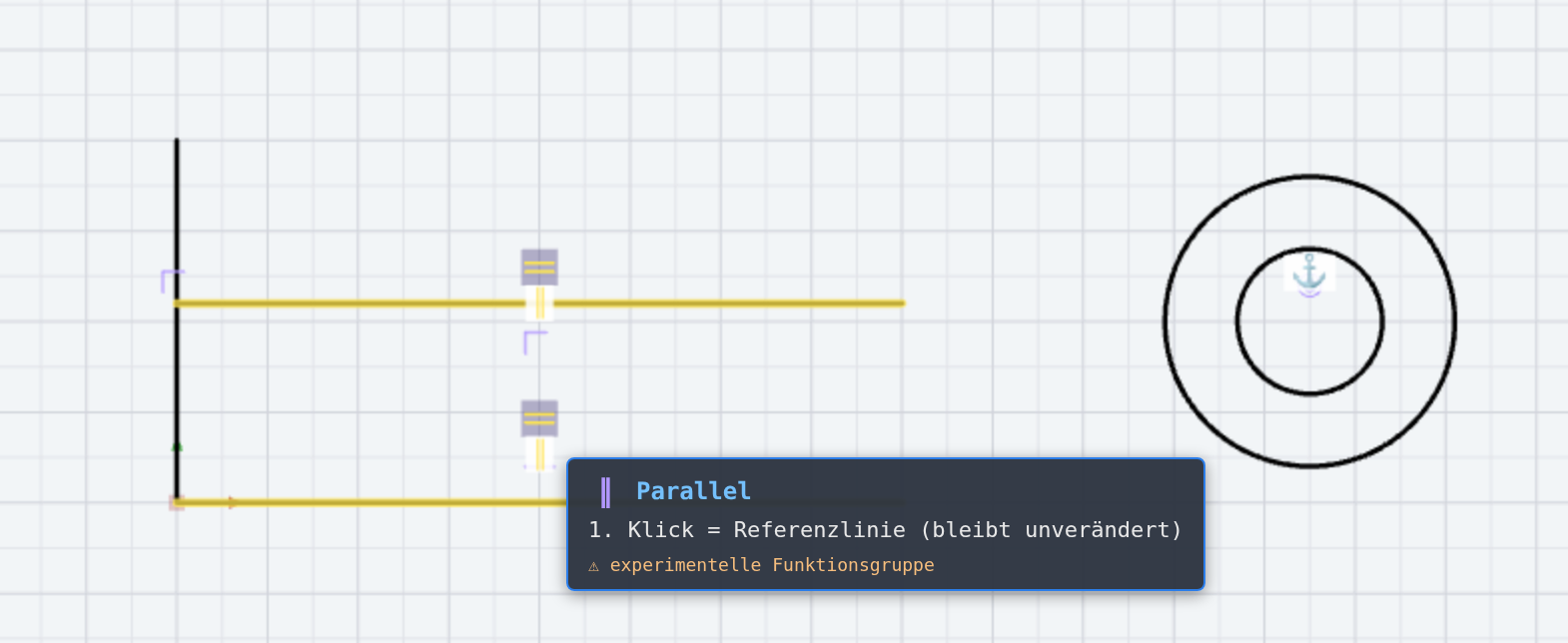

Werkzeug «Parallel», erster Schritt: der Tooltip fordert die Referenzlinie
Werkzeug Parallel, erster Schritt: der Tooltip fordert die Referenzlinie

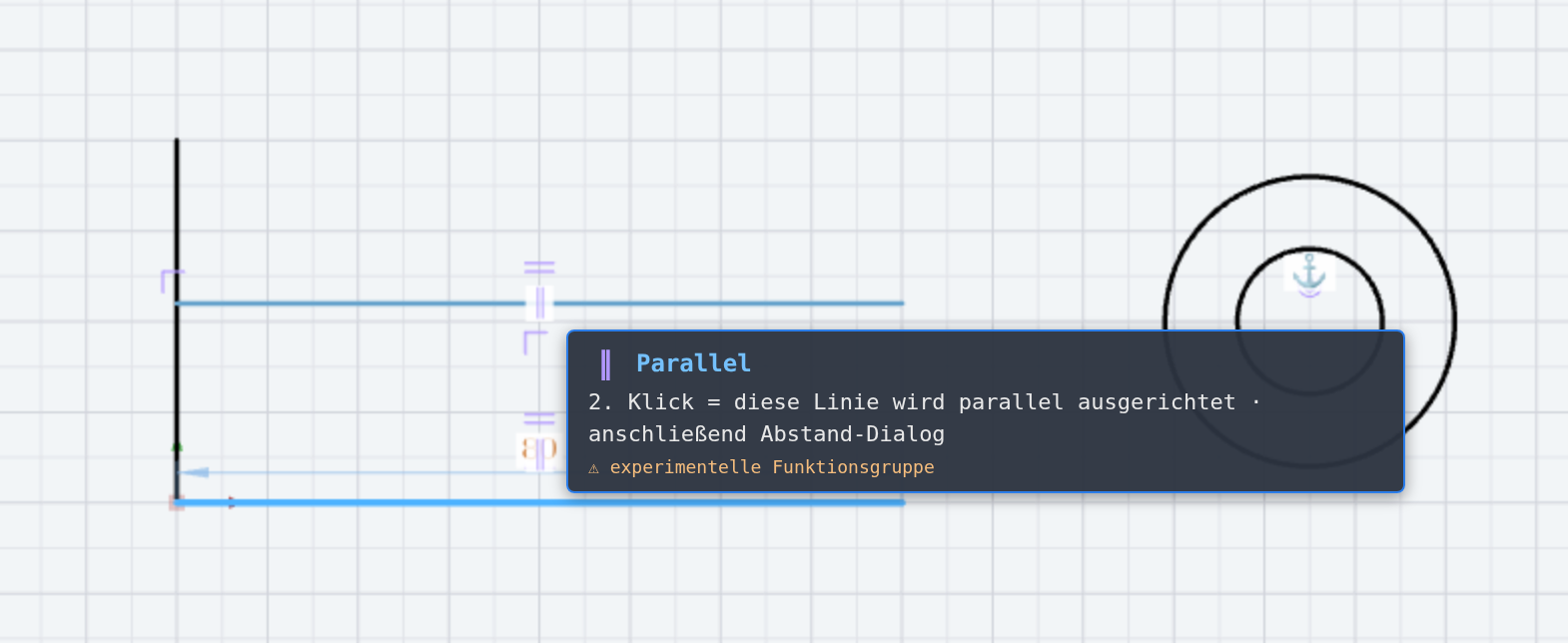

Zweiter Schritt: die Referenz ist gewählt (hell), die zweite Linie wird parallel ausgerichtet
Zweiter Schritt: die Referenz ist gewählt (hell), die zweite Linie wird parallel ausgerichtet

Die elf Bedingungen

Horizontal

Ein Klick auf eine Linie. Die Linie wird waagrecht gedreht — um ihren Mittelpunkt, so dass beide Endpunkte die Änderung teilen; die Richtung bleibt (kein Umklappen). Nicht kombinierbar mit Vertikal (Linie ist bereits vertikal — kann nicht zusätzlich horizontal sein).

Vertikal

Ein Klick auf eine Linie: sie wird senkrecht, ebenfalls um den Mittelpunkt gedreht.

Rechtwinklig

1. Klick Referenzlinie, 2. Klick zweite Linie → sie wird rechtwinklig zur Referenz gedreht, auf der Seite, auf der sie schon liegt (kein Umklappen). Nicht kombinierbar mit Kollinear auf demselben Paar.

Parallel

1. Klick Referenzlinie, 2. Klick zweite Linie → sie wird parallel ausgerichtet. Danach fragt ein Browserfenster Abstand zwischen parallelen Linien: mit dem aktuellen Abstand als Vorschlag; ein neuer Wert verschiebt die zweite Linie rechtwinklig auf diesen Abstand, Abbrechen lässt sie liegen. Der Abstand wird nur einmal gesetzt; Parallel hält danach die Richtung. Einen Abstand, den der Löser dauerhaft hält, legt ein treibendes Abstandsmass fest.

Gleich

1. Klick Referenz, 2. Klick Ziel → zwei Linien bekommen dieselbe Länge (das Ziel wird von seinem Startpunkt aus in seiner Richtung angepasst), zwei Kreise oder zwei Bögen denselben Radius.

Deckungsgleich

1. Klick auf ein Element nahe dem Endpunkt, der bewegt werden soll; 2. Klick auf das Ziel: auf einen Endpunkt → Punkt-auf-Punkt (Deckungsgleich: Punkte verbunden), irgendwo auf eine Linie oder einen Bogen → der Punkt liegt auf dem Element und gleitet darauf (Deckungsgleich: Punkt liegt auf Element).

Konzentrisch

1. Klick Referenz-Kreis oder -Bogen, 2. Klick zweiter Kreis oder Bogen → er übernimmt das Zentrum der Referenz. Braucht zwei Kreise oder Bögen (Konzentrisch benötigt zwei Kreise oder Bögen).

Tangential

1. Klick Kreis oder Bogen (sein Zentrum bleibt), 2. Klick Linie oder Kreis → die Linie wird rechtwinklig zu sich selbst auf den Abstand Radius verschoben; ein zweiter Kreis wird so verschoben, dass die Kreise sich berühren — innen oder aussen, je nachdem, welcher Fall der jetzigen Lage näher ist. Erlaubt: Kreis/Bogen + Linie oder zwei Kreise (Tangential benötigt Kreis/Bogen + Linie oder zwei Kreise).

Kollinear

1. Klick Referenzlinie, 2. Klick zweite Linie → ihre Endpunkte werden auf die Gerade der Referenz projiziert; beide liegen dann auf derselben Geraden.

Fixiert

Ein Klick auf ein Element friert seine vollständige Geometrie ein: Es lässt sich weder verschieben noch in seinen Abmessungen ändern — der Löser stellt bei jeder Änderung den gespeicherten Zustand wieder her. Auch im Werkzeugfenster als Position fixieren.

Punkt auf Schnittpunkt

Drei Klicks: 1. ein Punkt-Element (wird positioniert), 2. Element A, 3. Element B → der Punkt wandert auf den Schnittpunkt von A und B; schneiden sich die Elemente nicht direkt, auf den verlängerten Schnittpunkt. A und B müssen Linie, Kreis, Bogen oder Polylinie sein; parallele Linien haben keinen Schnittpunkt (Die Elemente schneiden sich auch verlängert nicht (parallele Linien?)).

Live-Constraints beim Zeichnen

Der Schalter ⛓ Live-Constraints in der Kopfzeile über der Zeichenfläche (rechts neben Abgreifen) legt Bedingungen schon beim Zeichnen an. Ab Werk ist er aus. Ein Klick schaltet ihn ein — er wird blau hinterlegt, und die Statuszeile meldet Live-Constraints EIN — Linie, Rechteck, Langloch und Bananenloch erhalten beim Zeichnen die Bedingungen, die sie schon erfüllen; der nächste Klick schaltet ihn aus (Live-Constraints AUS). Die Stellung wird gespeichert und mit der Zeichnung abgelegt: Eine Zeichnung bringt sie beim Öffnen mit, wie ORTHO.

Gedrehtes Rechteck mit Live-Constraints: (1) Schalter Live-Constraints, (2) Statuszeile «4 Live-Constraints»
Gedrehtes Rechteck aus «Rechteck (3 Punkte)» als einzelne Linien: (1) Schalter ⛓ Live-Constraints eingeschaltet, (2) Statuszeile 4 Live-Constraints — an jeder Ecke das Symbol für Rechtwinklig

Angelegt wird nur, was die gezeichnete Form genau erfüllt; die Geometrie bewegt sich dabei nicht.

WerkzeugBedingungen
LinieHorizontal für eine genau waagrechte, Vertikal für eine genau senkrechte Linie — so entsteht sie mit ORTHO, mit dem Rasterfang oder mit eingetipptem Winkel 0° bzw. 90°. Eine schräge Linie erhält nichts. Das gilt für jede Linie einer Linienkette.
Rechteck und Rechteck (3 Punkte) mit der Option Als einzelne Linien (explodiert)Achsparallel: je Seite Horizontal bzw. Vertikal. Gedreht: Rechtwinklig an allen vier Ecken — sind nicht alle vier Ecken genau rechtwinklig, entsteht keine Bedingung. Die Diagonalen (Diagonalen übers Kreuz) bleiben frei.
LanglochTangential an den vier Übergängen zwischen Geraden und Rundungen, Parallel für die beiden Geraden — fünf Bedingungen.
BananenlochTangential an den vier Übergängen, Konzentrisch für Aussen- und Innenbogen — fünf Bedingungen.

Die Bedingungen gehören zum Rückgängig-Schritt der Form: Ctrl + Z nimmt Form und Bedingungen zusammen zurück. Gebunden wird nur innerhalb der gezeichneten Form, nie an vorhandene Elemente, und keine Bedingung entsteht doppelt. Die Statuszeile nennt die Zahl — beim Rechteck 4 Live-Constraints, beim Langloch und Bananenloch am Ende der Meldung, etwa Langloch gezeichnet — Gruppe „Langloch 1“ (Breite 10.00) · 5 Live-Constraints; bei der Linie erscheint nur das Symbol (Meldungen). Kreis, Bogen, Polylinie und ein Rechteck als ein Element erhalten nichts; ebenso wenig entstehen Tangential an vorhandene Linien, Gleich für gleich lange Seiten oder Bedingungen für Doppel-Linie und N-Eck.

Ziehen Sie danach eine Ecke eines so gezeichneten Rechtecks am Griff, bleibt es ein Rechteck; die gegenüberliegende Ecke bleibt bei gewöhnlicher Mausbewegung bis auf Hundertstel Millimeter stehen. Ohne die Bedingungen verzieht dasselbe Ziehen das Rechteck.

Symbole, Sichtbarkeit und Panel

Jede Bedingung wird als Symbol an jedem beteiligten Element gezeichnet; mehrere Symbole an einem Element stapeln sich. Die Symbole sind Konstruktionshilfe: Sie erscheinen nicht in Ansichtsfenstern eines Blatts und nicht im Druck. Der Systemlayer Constraints blendet sie aus — die Bedingungen wirken weiter. Modell und jedes Blatt führen eigene Bedingungen: Die Symbole erscheinen nur im eigenen Bereich, und Ctrl + Z / Ctrl + Y auf einem Blatt nehmen dessen Bedingungen mit. Eine nicht erfüllte Bedingung ist rot markiert.

Systemlayer «Constraints» aus: dieselbe Geometrie ohne Symbole
Systemlayer Constraints aus: dieselbe Geometrie ohne Symbole
Der Schalter (1) unter der Layerliste
Der Schalter (1) unter der Layerliste

Die Sektion Constraints im Panel rechts listet die Bedingungen des einen gewählten Elements als Marken; ✕ an einer Marke löscht die Bedingung.

Constraint löschen

  • Rechtsklick auf ein Symbol in der Zeichnung öffnet ein Mini-Menü mit dem Namen der Bedingung und 🗑 Constraint löschen (Statuszeile Constraint gelöscht).
  • Sektion Constraints: ✕ an der Marke des gewählten Elements.
  • Löschen eines beteiligten Elements entfernt die Bedingung mit; Zeichnung prüfen & bereinigen im Datei-Menü findet Bedingungen ohne Element.

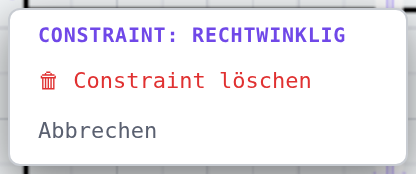

Rechtsklick auf das Symbol «Rechtwinklig»
Rechtsklick auf das Symbol Rechtwinklig

Widerspruch und rote Markierung

Eine neue Bedingung, die sich mit den bestehenden nicht verträgt, wird abgelehnt: Die Geometrie bleibt, wie sie war, und die Statuszeile nennt rot den Widerspruch — etwa ⚠ Widerspruch: «Vertikal» verträgt sich nicht mit «Horizontal», «Parallel» — nicht angelegt oder Widerspruch: «…» lässt sich mit den bestehenden Bedingungen nicht erfüllen — nicht angelegt. Ebenso wird ein Wert eines treibenden Masses abgelehnt, der den Bedingungen widerspricht — bei einem treibenden Abstands- oder Punkt-Punkt-Mass auch dann, wenn der Löser ihn nur erfüllen könnte, indem er die Referenz verschiebt.

(1) untere Linie Horizontal, obere Parallel dazu; Vertikal auf die obere wird abgelehnt, (2) Meldung in der Statuszeile
(1) die untere Linie ist Horizontal, die obere Parallel dazu; Vertikal auf die obere wird abgelehnt — (2) Meldung in der Statuszeile

Öffnen zeigt eine Zeichnung so, wie sie gespeichert ist. Ist darin eine Bedingung nicht erfüllt (etwa aus einer älteren Programmversion), wird sie rot markiert, und die Statuszeile meldet n Zwangsbedingung(en) nicht erfüllt — rot markiert; sie werden beim Bearbeiten der Elemente gelöst. Gelöst wird erst, wenn Sie eines der Elemente bearbeiten. Widersprechen sich Bedingungen auch dann, löst das Programm, was lösbar ist, lässt den Rest rot und meldet Widerspruch: … lassen sich nicht zugleich erfüllen — rot markiert; eine davon löschen.

Bedingungen beim Ändern der Geometrie

  • Entfernt werden die Bedingungen eines Elements bei Block erstellen, Drehen, Skalieren, Explodieren und Auftrennen; die Statuszeile nennt es, wo das Werkzeug meldet.
  • Trimmen und Brechen geben die Bedingungen an das Reststück bzw. die Stücke weiter. Nur eine Bindung an einem weggenommenen Punkt (Deckungsgleich) fällt mit Meldung weg. Wird in der Mitte gebrochen, gehen Horizontal, Vertikal, Parallel, Rechtwinklig, Kollinear und Konzentrisch auf beide Stücke, Tangential auf das Stück mit dem Berührpunkt; Gleich fällt mit Meldung weg.
  • Ein/Zwei Elemente trimmen ändert das Element an Ort und Stelle; ein über Deckungsgleich oder Verschmelzen gebundener Partner wird mitgezogen.
  • Fasen überträgt eine Bindung an der Ecke auf die Fasenlinie.
  • Ein Element mit Fixiert, das sich ändern würde, wird nicht getrimmt, gebrochen oder gefast — rote Meldung, kein Rückgängig-Schritt.

Regeln

  • Jede Bedingung ist ein Rückgängig-Schritt (Ctrl + Z), auch der Abstand nach Parallel. Live-Constraints gehören zum Schritt der gezeichneten Form.
  • Dieselbe Bedingung lässt sich auf ein Element bzw. Paar nur einmal setzen (Diese Zwangsbedingung ist auf dem Element bereits vorhanden, Gleiche Zwangsbedingung auf demselben Paar bereits vorhanden); Element A und B müssen verschieden sein.
  • Offensichtlich widersprüchliche Kombinationen weist schon die Auswahl ab (horizontal/vertikal, rechtwinklig/kollinear, zwei Linien bereits parallel oder rechtwinklig); alle übrigen Widersprüche erkennt der Löser (Widerspruch).
  • Bedingungen werden mit der Zeichnung gespeichert, über die Zwischenablage kopiert und beim Kopieren eines Layer-Inhalts oder einer Gruppe mitgenommen.
  • Gelöst wird nach einer Bearbeitung, nicht fortlaufend in jedem Bild.
  • Treibende Masse wirken wie Bedingungen: Der Löser hält ihren Wert, solange die Elemente bearbeitet werden. Bei einem treibenden Abstands- oder Punkt-Punkt-Mass bleibt die Referenz (das zuerst Angeklickte) stehen, das zweite Element wird verschoben; Verschweisstes und vorhandene Bedingungen folgen (Treibende Abstands- und Punkt-Punkt-Masse). Diese Masse stehen nicht in der Sektion Constraints des Panels.
  • Verschmelzen kann auf Wunsch zusätzlich Deckungsgleich setzen (Häkchen im Fenster ⊕ Verschmelzen — Toleranz).
