Langloch und Bananenloch
Zweck
Zwei Werkzeuge für die häufigsten Lochformen im Blech- und Maschinenbau: das Langloch aus zwei Halbkreisen und zwei geraden Flanken, das Bananenloch als bogenförmiges Langloch. Beide entstehen als Gruppe aus vier Elementen — zwei Linien bzw. Bögen für die Flanken und zwei Halbkreisbögen für die Enden.
Die Gruppe trägt den Namen Langloch 1 beziehungsweise Bananenloch 1 (in der englischen Oberfläche Slot 1 bzw. Curved slot 1); weitere Löcher werden fortlaufend nummeriert. In der Sektion Gruppen lässt sich das ganze Loch mit einem Klick auf die Zeile anwählen, verschieben oder löschen (Gruppen).
Aufruf
- Menüband: Gruppe Zeichnen, Dreieck am Button Rechteck — Einträge Langloch (2) und Bananenloch (3).
- Klassische Leiste: Aufklapp-Dreieck der Rechteck-Familie (2).
- Befehlssuche : Langloch oder Bananenloch.

Langloch
Langloch Drei Schritte:
- Ersten Halbkreis-Mittelpunkt klicken (1) — Ersten Halbkreis-Mittelpunkt klicken.
- Zweiten Halbkreis-Mittelpunkt klicken (2) — Zweiten Halbkreis-Mittelpunkt klicken. Die beiden Punkte legen Achse und Länge fest; das Feld L/∠ am Zeiger nimmt sie auch als Zahlen entgegen.
- Breite festlegen (3): neben die Achse klicken — der Abstand zur Achse ergibt die halbe Breite — oder den Wert im Feld B eintippen und Enter. Statuszeile: Breite abgreifen: neben die Achse klicken — oder eintippen und Enter.

Der Klick in Schritt 3 nimmt die live gemessene Breite: Mit Objektfang können Sie sie damit an bestehender Geometrie abgreifen. Zum Schluss meldet die Statuszeile Langloch gezeichnet — Gruppe „Langloch 1“ (Breite b). Fallen beide Mittelpunkte zusammen, erscheint Langloch: die beiden Mittelpunkte fallen zusammen.
Bananenloch

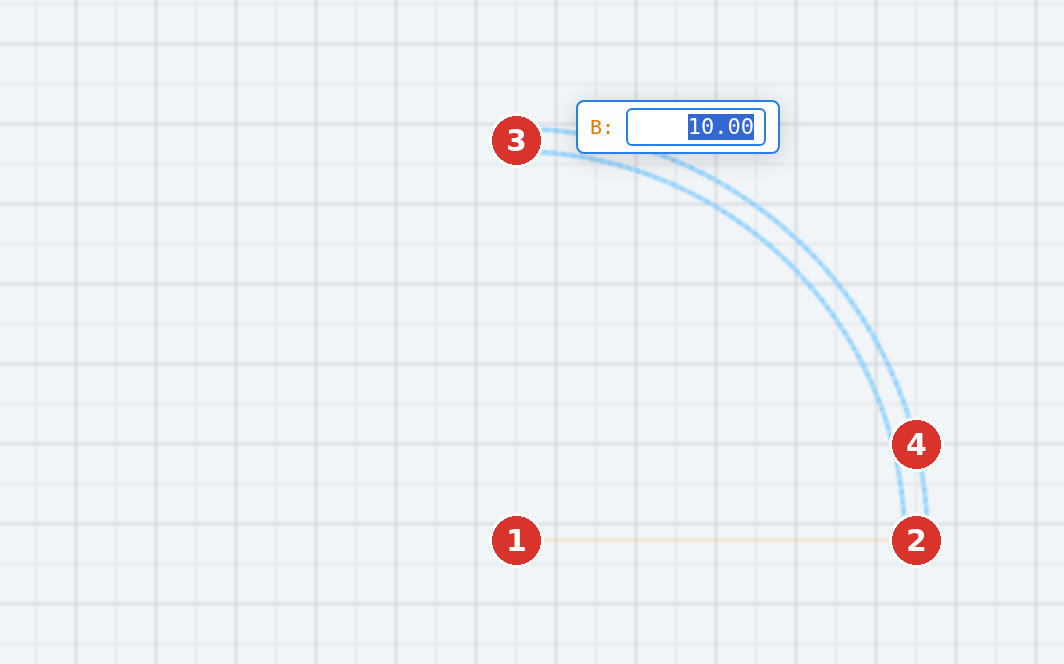

Bananenloch Das bogenförmige Langloch braucht vier Angaben:
- Mittelpunkt des Bogens klicken (1) — Mittelpunkt des Bogens klicken.
- Radius und Startwinkel in einem Zug klicken (2) — Radius und Startwinkel klicken — oder eintippen (Enter); das Feld R/∠1 läuft live mit.
- Öffnung klicken oder eintippen (3) — Öffnungswinkel klicken oder eintippen — ab ∠1: + gegen, − im Uhrzeigersinn. Die Öffnung ist der Winkel, den der Bogen ab dem Startstrahl ∠1 überstreicht; das Vorzeichen bestimmt die Richtung. Das Feld Öffnung: läuft mit der Maus mit.
- Breite festlegen (4): neben den Bogen klicken oder im Feld B eintippen — Breite abgreifen: neben den Bogen klicken — oder eintippen und Enter.

Die Öffnung hat ein Vorzeichen: Ein positiver Wert läuft ab dem Startstrahl gegen den Uhrzeigersinn, ein negativer im Uhrzeigersinn. Mit der Maus gilt der kürzeste Weg vom Startstrahl zur Zeigerrichtung, also bis 180° je Richtung; das Feld zeigt den Wert live mit Vorzeichen, die Vorschau läuft auf der Seite der Maus, und genau gegenüber (180°) gilt als positiv. Eine Öffnung über 180° tippen Sie ein (z.B. 270 oder -270). Zulässig ist −360° bis 360° ohne 0°, praktisch ein Betrag von 0,001° bis 359,999°; ein Bananenloch spannt höchstens eine Umdrehung.

Zum Schluss meldet die Statuszeile Bananenloch gezeichnet — Gruppe „Bananenloch 1“ (Breite b). Drei Fälle lehnt das Werkzeug ab: fehlender Radius (Bananenloch: bitte zuerst den Radius festlegen), eine Breite, die grösser ist als der Bogen trägt (Bananenloch: die Breite ist zu gross für den Radius) und eine ungültige Öffnung (Bananenloch: Öffnungswinkel −360° bis 360° ohne 0° (− = im Uhrzeigersinn)) — also 0°, ein Betrag unter 0,001° oder über 359,999°, auch ein Klick (fast) genau auf den Startstrahl. Dabei entsteht nichts und es gibt keinen Rückgängig-Schritt; das Feld bzw. der Schritt bleibt offen, Sie können den Wert korrigieren.
Der Startwinkel ∠1 darf negativ oder grösser als 360° sein (z.B. -90 entspricht 270°, 450 entspricht 90°); eine sehr grosse Gradzahl führt das Werkzeug in Grad auf eine Umdrehung zurück. Eine Zahl, die keine gültige Zahl ist, lehnt das Feld ab (Ungültige Zahlen).
Die gemerkte Breite
Beide Werkzeuge merken sich die zuletzt benutzte Breite und bieten sie beim nächsten Aufruf wieder an; ab Werk sind es 10 mm. Ein Klick in Schritt Breite übernimmt den Wert, der gerade im Feld steht, wenn Sie genau auf der Achse klicken — deshalb klicken Sie zum Abgreifen neben die Achse.
Verschmolzene Übergänge
Beim Zeichnen werden die vier Teile an ihren Übergängen — dort, wo Flanke und Halbkreis zusammentreffen — sofort verschmolzen: im selben Schritt für Rückgängig wie das Loch und unabhängig vom Haken Auto-Verschweissen aktiv. Ziehen Sie danach ein Ende am Griff, folgen die angeschlossenen Teile. Wollen Sie das Loch auseinandernehmen, lösen Sie die Gelenke mit Verschmelzung lösen.
Endet ein vorhandenes Element, etwa eine Linie, an einem dieser Übergänge, wird es ebenfalls mit verschmolzen — auch bei ausgeschaltetem Auto-Verschweissen; die Reichweite ist dieselbe wie beim Auto-Verschweissen. Auch bei sehr kleinen Löchern bleibt jeder Übergang ein eigenes Gelenk — nahe beieinanderliegende Übergänge werden nicht zusammengelegt.
Optionen
- Alle vier Teile entstehen auf dem aktiven Layer; Attribut abgreifen (J) wirkt vorher.
- Der Objektfang gilt für die Mittelpunkte; ORTHO hält die Achse waagrecht oder senkrecht.
- Das ganze Loch ist ein Schritt für Rückgängig.
- Ist in der Kopfzeile der Schalter ⛓ Live-Constraints eingeschaltet, legt das Werkzeug zusätzlich die Bedingungen an, die das Loch genau erfüllt: beim Langloch Tangential an allen vier Übergängen und Parallel für die beiden Flanken, beim Bananenloch Tangential an allen vier Übergängen und Konzentrisch für Aussen- und Innenbogen (Live-Constraints).
- Zum Ändern eines fertigen Lochs bearbeiten Sie die einzelnen Elemente der Gruppe — es gibt keine nachträgliche Parameteränderung.
Eine Sprechblase am Zeiger gibt es bei beiden Werkzeugen nicht. Die Statuszeile nennt links den Werkzeugnamen (Langloch, Bananenloch) und führt mit ihren Meldungen vollständig durch den Ablauf; im Rechtsklick-Menü stehen beide nach dem Gebrauch unter Letzte Befehle ebenfalls mit ihrem Namen.
