Rechteck (3 Punkte)

Zweck#

Zeichnet ein Rechteck in beliebiger Lage: Statt zweier gegenüberliegender Ecken legen Sie zuerst eine ganze Seite fest und danach die Breite. Damit entsteht ein gedrehtes Rechteck, ohne dass Sie es nachträglich drehen müssen.

Das Ergebnis ist wie beim Rechteck ein einzelnes Element — oder, mit der entsprechenden Option, vier einzelne Linien.

Aufruf#

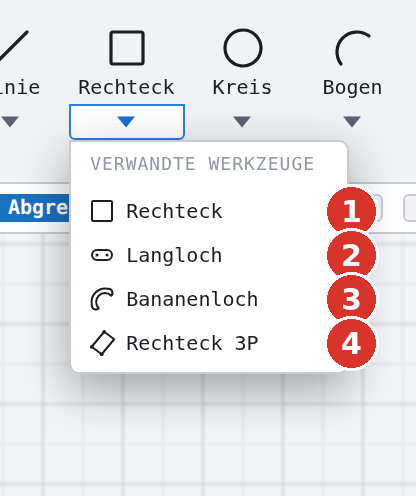

• Menüband: Gruppe Zeichnen, Dreieck am Button Rechteck — Eintrag Rechteck 3P (4).
• Klassische Leiste: Aufklapp-Dreieck der Rechteck-Familie (2).
• Befehlssuche : Rechteck 3P oder Rectangle 3 points.

Ablauf#

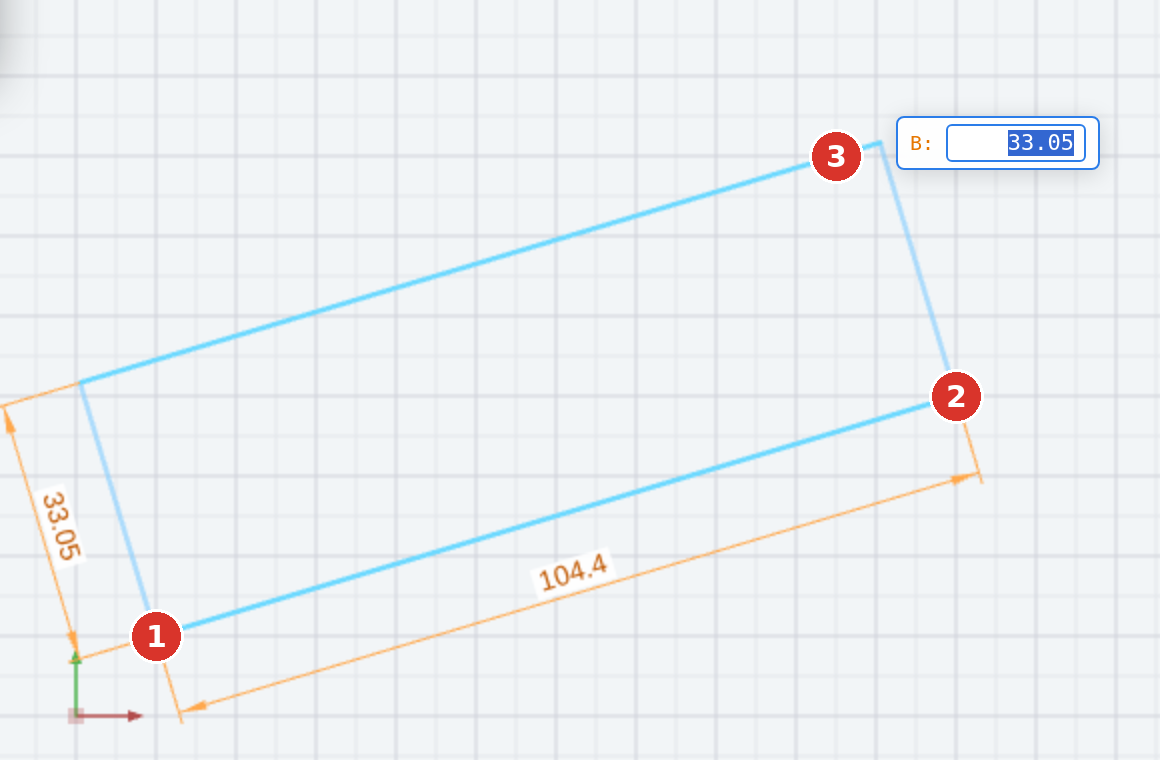

1. Startpunkt der ersten Seite klicken (1).
2. Endpunkt der ersten Seite klicken (2) — oder ΔX/ΔY im fliegenden Feld eintippen. Diese Strecke bestimmt Länge und Neigung des Rechtecks.
3. Breite festlegen (3): auf die Seite klicken, auf der das Rechteck liegen soll, oder den Wert im Feld B eintippen und Enter.

Eine zu kurze erste Seite lehnt das Programm mit Erste Seite zu kurz ab, eine zu kleine Breite mit Breite zu klein.

Optionen#

Das Werkzeug benutzt dasselbe fliegende Fenster wie das Rechteck — Diagonalen übers Kreuz, Als einzelne Linien (explodiert) und Diagonalen-Stärke gelten auch hier. Das Fenster öffnet sich mit dem Werkzeug und schliesst sich mit ihm.

Wie bei allen Zeichenwerkzeugen gelten Objektfang, aktiver Layer und Attribut abgreifen (J).

Verwandte Befehle#

• Rechteck — über zwei Ecken, achsparallel
• Langloch und Bananenloch · Vieleck
