Gizmo ein / aus

Zweck

Das Gizmo ist der Griff, der an einer Auswahl erscheint: zwei Achsenpfeile zum Verschieben (rot U, grün V), ein Winkelkreis zum Drehen und ein kleines Fenster mit den Werten. Der Befehl blendet das Gizmo für die Sitzung aus und wieder ein — zum Beispiel, wenn es beim Klicken auf kleine Elemente stört.

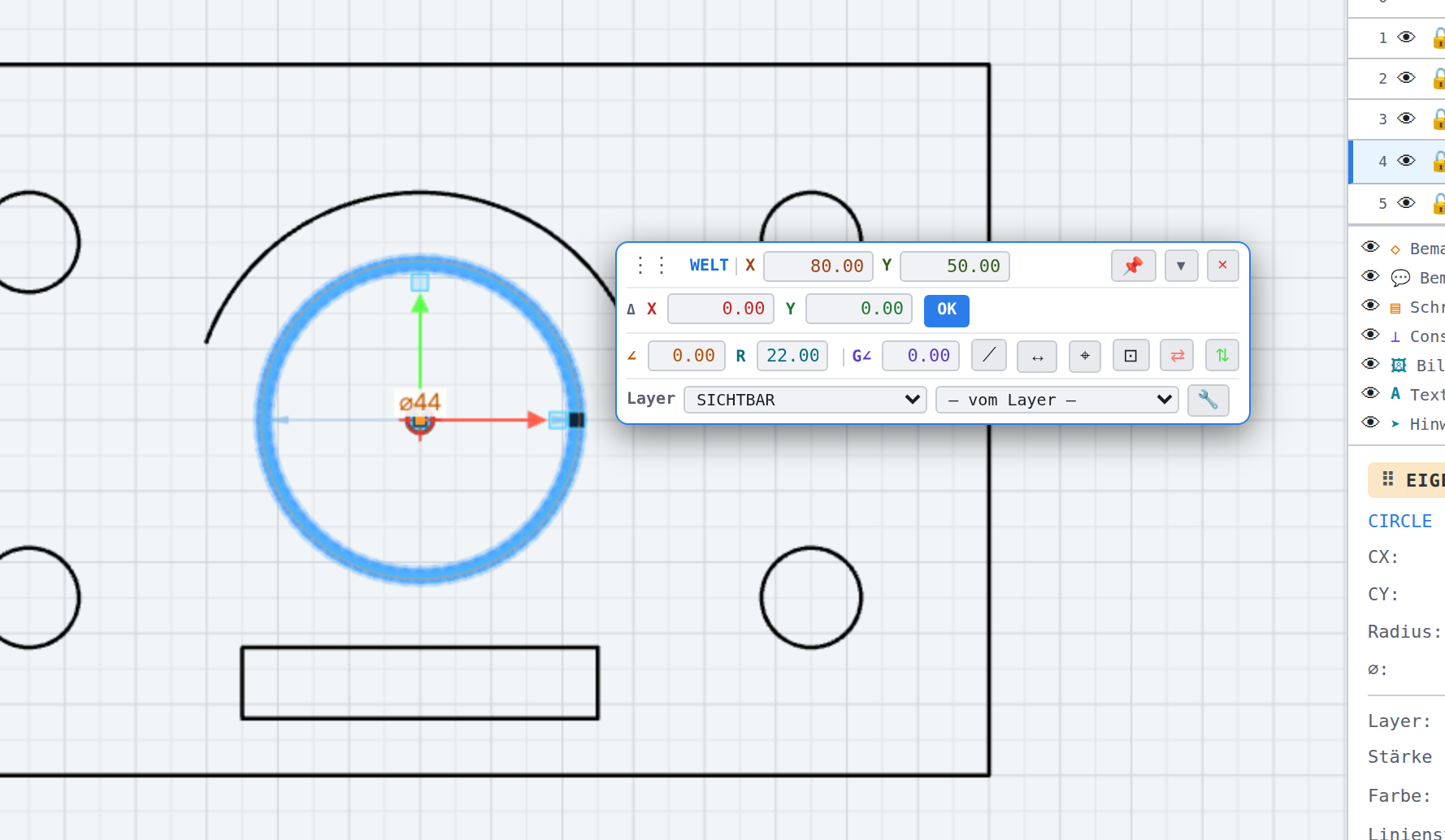

Das Gizmo an einem gewählten Kreis mit seinem Wertefenster
Das Gizmo an einem gewählten Kreis mit seinem Wertefenster

Aufruf

  • Taste: Ctrl + Shift + G.
  • Befehlssuche : Gizmo eintippen, Eintrag Gizmo ein / aus (Kategorie Ansicht).

Ablauf

Ein Aufruf schaltet um und meldet Gizmo EIN bzw. Gizmo AUS; beim Ausschalten verschwindet auch das Wertefenster. Der Zustand gehört zur laufenden Arbeit und wird nicht in den Einstellungen gespeichert — nach einem Neustart ist das Gizmo wieder eingeschaltet.

Wo das Gizmo sitzt

Nach einem Klick auf ein Element sitzt der Bezugspunkt des Gizmos (Pivot) an dem Punkt, den Sie getroffen haben — am nächsten Fangpunkt, sonst auf dem Element; wählen Sie mit dem Gummiband, liegt er in der Mitte der Auswahl. Eine Ausnahme macht der Kreis: Ein einzeln gewählter Kreis — ohne Mass und ohne Schraffur in der Auswahl — legt das Gizmo in sein Zentrum, auch wenn Sie ihn am Umfang angeklickt haben. Linie, Bogen, Ellipse und eine Auswahl aus mehreren Elementen bleiben, wie sie waren.

Der Mittelpunkt-Griff des Kreises liegt damit unter dem Zentrum des Gizmos und geht beim Anfassen vor: Wer dort anfasst, setzt den Kreis über den Griff (Klick, Maus bewegen, zweiter Klick), und das Gizmo geht mit. Die Achsenpfeile und der Winkelkreis des Gizmos greifen wie bisher. Soll der Punkt anderswo liegen, klicken Sie im Wertefenster auf ⌖ (Sprechblase Pivot neu setzen) und danach auf den gewünschten Punkt — das geht auch bei einem Kreis.

Ziehen mit dem Gizmo

Solange die Maustaste beim Verschieben, Drehen oder Skalieren mit dem Gizmo gedrückt ist, bleibt alles Angewählte am alten Ort sichtbar — Linien und Kreise ebenso wie Texte, Masszahlen, Bemerkungen, Ballone, Bezüge, Toleranzrahmen, Bilder und die Texte von Blöcken. Die neue Lage zeigt die Hervorhebung; erst das Loslassen nimmt den alten Ort weg. Bei einer Auswahl über dem Glühen-Limit (Glühen bis) zeigt der gestrichelte Auswahlrahmen, der mitwandert, die neue Lage.

Ziehen mit dem Gizmo, Maustaste noch gedrückt: (1) Linie, Text und Mass am alten Ort, (2) die Hervorhebung an der neuen Lage
Ziehen mit dem Gizmo, Maustaste noch gedrückt: (1) Linie, Text und Mass am alten Ort, (2) die Hervorhebung an der neuen Lage

Ist ein angewähltes Element mit einem fixierten oder auf gesperrtem Layer liegenden Element verschmolzen (beim Verschieben auch über Deckungsgleich gebunden), lehnt das Gizmo schon beim Anfassen ab, wenn der verschmolzene Punkt wandern würde — gezogen wie getippt: Mit fixiertem oder gesperrtem Element verschmolzen — Verschieben abgelehnt (bzw. — Drehen abgelehnt, — Skalieren abgelehnt). Drehen und Skalieren um den verschmolzenen Punkt bleiben erlaubt. Dasselbe gilt im Punktmodus ⊡, der nur einen Endpunkt verschiebt. Besteht die Auswahl nur aus fixierten Elementen oder liegt der Punkt im Punktmodus an einem fixierten Element, meldet das Gizmo Element ist fixiert — Verschieben abgelehnt. Abgelehntes ändert nichts und legt keinen Rückgängig-Schritt an. Ebenso ein Klick auf das Gizmo ohne Ziehen und ohne getippten Versatz, Drehwinkel oder Faktor: Er legt keinen Schritt an und lässt Wiederholen und die Änderungsmarke ● unverändert.

Optionen

Im Dialog Einstellungen stehen unter Zeichnen & Fang der magnetische Rastwinkel der Gizmo-Drehung (aus, 5°, 10°, 15° Werk, 30°, 45°, 90°) und die Sektorbreite (±, Werk 3°): Gizmo-Drehung. Ob das Wertefenster angeheftet ist oder dem Element folgt und ob es eingeklappt ist, merkt sich das Programm lokal (cad2d_gzPinned, cad2d_gizmoPanelCollapsed).

Im Wertefenster prüft das Programm nur, was Sie tippen oder einfügen: Eine ungültige Zahl (z.B. «abc» oder «1e13») lehnt es mit roter Meldung ab und ändert nichts; Felder, die Sie nicht angefasst haben, gelten so, wie sie dastehen. Ein Winkel im Feld ∠ ausserhalb einer Umdrehung wird auf eine Umdrehung zurückgeführt (z.B. 370° → 10°).
