Linie

Zweck

Zeichnet gerade Strecken zwischen zwei Punkten — einzeln oder als fortlaufende Kette.

Aufruf

  • Taste: N.
  • Menüband: Gruppe Zeichnen Linie (1); das Dreieck daneben öffnet die verwandten Werkzeuge (Winkelhalbierende, Lot, Tangenten, Doppel-Linie …).
  • Klassische Leiste: Button Linie (3).
  • Befehlssuche : Linie oder line.

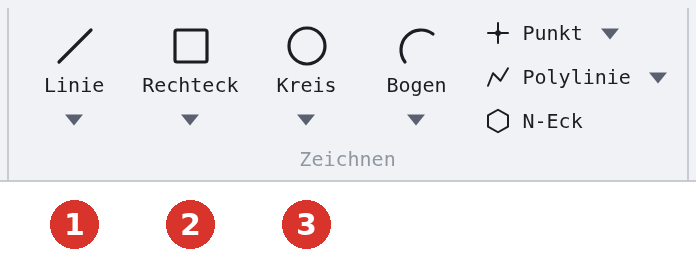

Menüband, Gruppe «Zeichnen»: (1) Linie
Menüband, Gruppe Zeichnen: (1) Linie

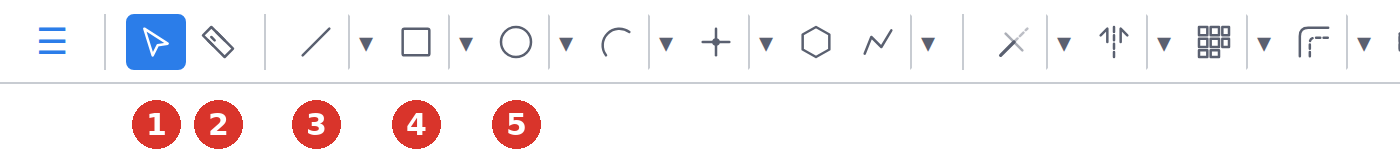

Klassische Leiste: (3) Linie
Klassische Leiste: (3) Linie — linke Hälftelinke Hälfte
Klassische Leiste: (3) Linie — rechte Hälfterechte Hälfte
Klassische Leiste: (3) Linie

Ablauf

  1. Startpunkt klicken (1) — mit Objektfang, oder mit K per Koordinate (Koordinateneingabe).
  2. Die Vorschau folgt der Maus; das fliegende Eingabefeld zeigt Länge L und Winkel ∠ (polar) bzw. ΔX/ΔY (kartesisch) — Umschalten mit der Leertaste.
  3. Endpunkt klicken (2) — oder Länge tippen, Tab, Winkel tippen, Enter. Eine ungültige Zahl lehnt das Feld mit roter Meldung ab, das Werkzeug läuft weiter (Ungültige Zahlen und Tasten im Eingabefeld).
  4. Die Linie ist gezeichnet; das Werkzeug setzt am Endpunkt fort (Linienkette). Esc, ein leeres Enter oder Abbrechen im Rechtsklick-Menü beendet die Kette.

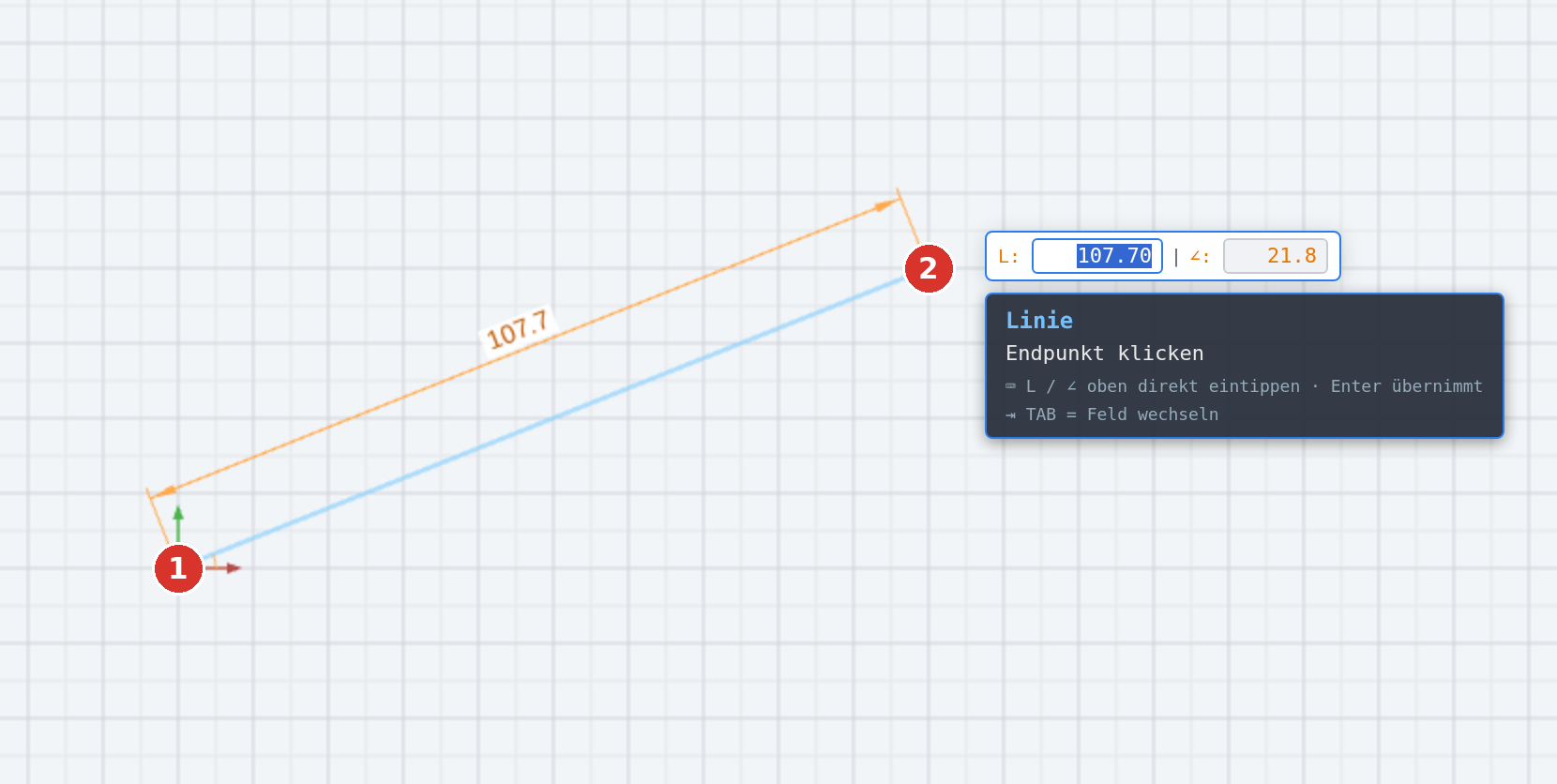

(1) Startpunkt, (2) Endpunkt; Länge und Winkel laufen im Eingabefeld mit
(1) Startpunkt, (2) Endpunkt; Länge und Winkel laufen im Eingabefeld mit

Eine Linie mit Länge unter 0,01 mm wird nicht erzeugt. Jede Linie ist ein eigener Schritt für Rückgängig.

Optionen

  • ORTHO (Statuszeile): nur waagrecht oder senkrecht (ORTHO).
  • SPUR: Fluchtlinien durch Fangpunkte (SPUR).
  • Fangmodus: lässt sich auch mitten im Zeichnen per Klick wechseln — der Cursor bleibt im Eingabefeld, die nächste Eingabe ersetzt den markierten Wert (Fangmodus).
  • Bemassung beim Zeichnen erstellen (Dialog Einstellungen): jede Linie erhält ihr Längenmass (Live-Bemassung).
  • Auto-Verschweissen: Linien, die an einem bestehenden Endpunkt beginnen, werden damit verbunden (Auto-Verschweissen).
  • Live-Constraints (Schalter ⛓ Live-Constraints in der Kopfzeile): Eine Linie, die genau waagrecht oder senkrecht liegt — mit ORTHO, Rasterfang oder einem eingetippten Winkel wie 0° oder 90° —, erhält beim Zeichnen die Bedingung Horizontal bzw. Vertikal; eine schräge Linie erhält keine (Live-Constraints).
  • Attribut abgreifen (J): Farbe, Stärke und Linientyp eines bestehenden Elements übernehmen und damit weiterzeichnen.
