Koordinatentabelle
Zweck
Erzeugt aus den Punkten der Zeichnung eine Tabelle mit laufender Nummer sowie X- und Y-Wert und setzt die Positionsnummern an die Punkte. Der übliche Fall: ein Bohrbild, dessen Koordinaten in der Werkstatt abgelesen oder in eine Maschine übertragen werden.
Aufruf
- Menüband: Gruppe Datei, Button Koordinaten (4).
- Klassische Leiste: Gruppe Datei & Import/Export — bei 1400 Pixeln im Überlauf-Menü ☰.
- Befehlssuche : Koordinatentabelle (Kategorie Datei).
- Kein Tastenkürzel.
Ablauf
- Punkte setzen — von Hand mit Punkt oder gleichmässig mit Punkte verteilen.
- Befehl aufrufen. Der Dialog Koordinatentabelle nennt oben, wie viele Punkte gefunden wurden.
- Titel, Dezimalstellen, Schrift und die Schalter für Kopfzeile, Rahmen, Spalten und Positionsnummern einstellen.

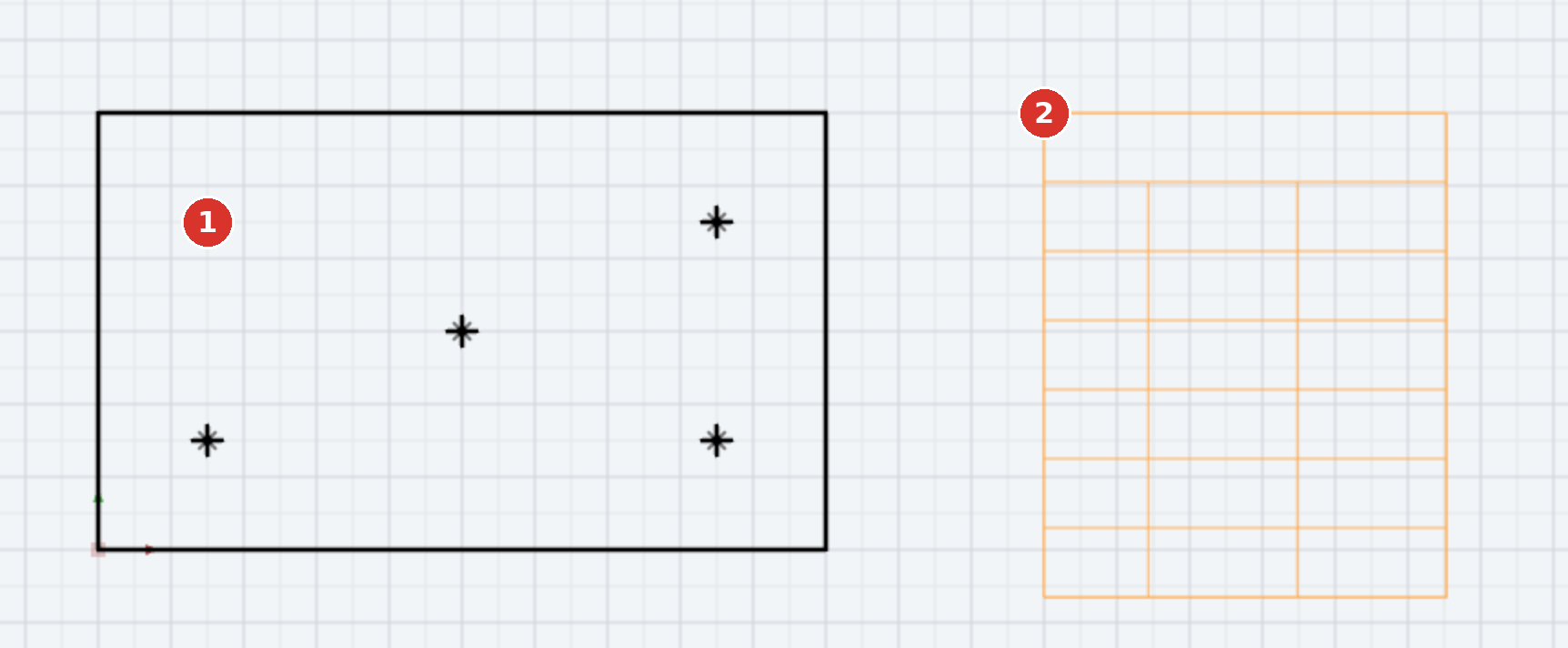

- Tabelle erzeugen — die Tabelle hängt am Zeiger, ein Klick setzt sie mit der linken oberen Ecke ab; Esc oder Rechtsklick bricht ab.
- Die Statuszeile meldet Koordinatentabelle platziert (n Elemente) — neue Gruppe "name".
Was entsteht
Die Tabelle besteht aus Linien und Texten — nicht aus einem eigenen Tabellenobjekt. Alle Teile stehen zusammen in einer neuen Gruppe, lassen sich also gemeinsam verschieben und löschen. Die Reihenfolge der Nummern ist die Reihenfolge, in der die Punkte in der Zeichnung stehen.
Die Tabelle ist eine Momentaufnahme. Wer danach Punkte verschiebt, hinzufügt oder löscht, erzeugt die Tabelle neu und löscht die alte.
Wirkung
Das Absetzen ist ein Rückgängig-Schritt. Sind keine Punkte vorhanden, meldet der Dialog dies und der Befehl endet ohne Tabelle.
