Dateien
Eine LiberoDraft-Zeichnung ist eine einzelne Datei mit der Endung .cad2d. Sie liegt dort, wo Sie sie speichern — auf dem Rechner, im Netzwerk oder in einem Cloud-Ordner. LiberoDraft selbst legt nichts auf einem Server ab.
Das Datei-Menü

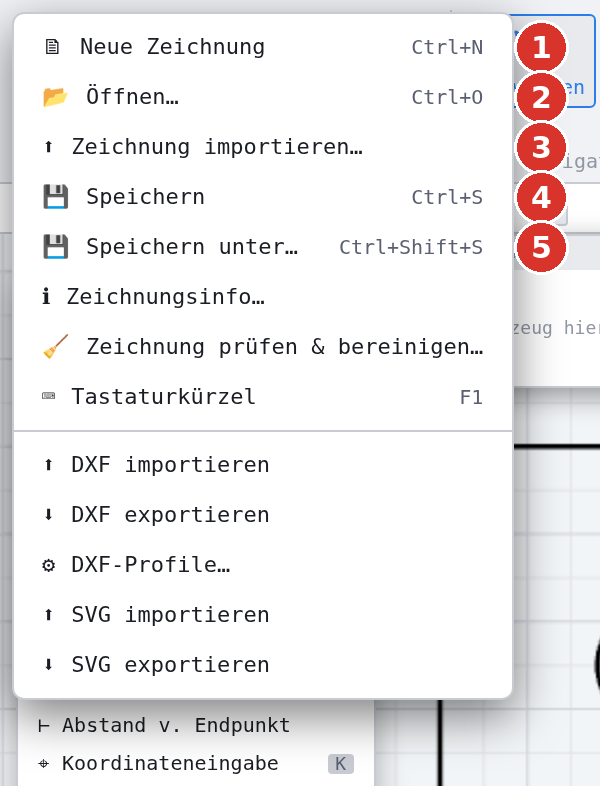

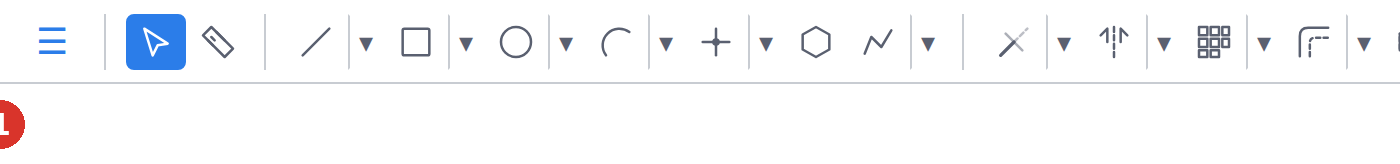

Alle Dateibefehle liegen in einem Aufklappmenü hinter dem Button Datei — im Menüband in der Gruppe Datei & Import/Export, in der klassischen Leiste ganz links. Beide Darstellungen öffnen dasselbe Menü.


linke Hälfte
rechte Hälfte| Eintrag | Taste | Befehl |
|---|---|---|
| 🗎 Neue Zeichnung | Ctrl + N | Neue Zeichnung |
| 📂 Öffnen… | Ctrl + O | Öffnen |
| 🖼 Öffnen mit Vorschau… | — | Öffnen mit Vorschau |
| ⬆ Zeichnung importieren… | — | Zeichnung importieren |
| 💾 Speichern | Ctrl + S | Speichern |
| 💾 Speichern unter… | Ctrl + Shift + S | Speichern unter |
| ℹ Zeichnungsinfo… | — | Zeichnungs-Info |
| 🧹 Zeichnung prüfen & bereinigen… | — | Zeichnung prüfen & bereinigen |
| ⌨ Tastaturkürzel | F1 | Tastaturkürzel |
| ⬆ ⬇ DXF importieren / exportieren, ⚙ DXF-Profile… | — | DXF importieren, DXF exportieren, DXF-Profile |
| ⬆ ⬇ SVG importieren / exportieren | — | SVG importieren, SVG exportieren |
| ⬆ DWG importieren…, ⬇ DWG exportieren…, ⬆ STEP importieren… | — | DWG und STEP über Zusatzprogramme |
Was in der Datei steht
Die Datei ist lesbarer Text (JSON) und enthält alles, was zur Zeichnung gehört: Geometrie, Bemassungen, Schraffuren, Constraints, Layer, Gruppen, Blockdefinitionen, Blätter des Papierbereichs (jedes mit seinen eigenen Gruppen, Verschmelzungen und Zwangsbedingungen), die Stücklisten-Felder der Zeichnung und eingefügte lebendige Stücklisten samt ihren Überschreibungen, die Angaben aus der Zeichnungsinfo, den Bemassungstyp der Zeichnung und die letzte Ansicht. Nicht in der Datei liegen die Programmeinstellungen (Raster, Fang-Automatik, Darstellung, Favoriten) — sie gehören zum Rechner: Speicherorte.
Speichern: zwei Wege je nach Browser
Chrome und Edge bieten den nativen Speichern-Dialog: Beim ersten Speichern wählen Sie Ort und Namen, jedes weitere Ctrl + S schreibt still in dieselbe Datei zurück — auch auf einem NAS oder Netzlaufwerk. Firefox und Safari kennen diesen Dialog nicht; dort wird die Datei als Download in den Download-Ordner des Browsers gelegt (Meldung Heruntergeladen: …), und jedes Speichern erzeugt eine neue Datei.
Scheitert das Speichern, meldet die Statuszeile es rot: Zeichnung nicht gespeichert (Grund), wenn sich die Zeichnung nicht zusammenstellen lässt — dann entsteht keine Datei. Lässt sich die verknüpfte Datei nicht beschreiben (z.B. schreibgeschützt), meldet Ctrl + S Speichern in ‹Datei› fehlgeschlagen (Grund) — Speicherort wählen und öffnet die Dateiauswahl mit demselben Inhalt. In beiden Fällen bleibt der Punkt ● stehen. Ctrl + Shift + S öffnet immer die Dateiauswahl, auch bei einer schon verknüpften Zeichnung. Die Kürzel Ctrl + N, Ctrl + O, Ctrl + S und Ctrl + Shift + S wirken auch, während der Cursor im fliegenden Eingabefeld eines Werkzeugs steht. Solange der Block-Editor offen ist, ist Speichern gesperrt.
Der Dateiname wird aus der Zeichnungsinfo vorgeschlagen (Zeichnungs-Nr., Titel, Revision, zum Beispiel Z-2026-017_Lagerplatte_RevB); ohne Angaben heisst die Zeichnung Unbenannt bzw. zeichnung.
Ungespeicherte Änderungen
Sobald die Zeichnung geändert wurde, steht im Browser-Reiter ein Punkt ● vor dem Dateinamen, und die Sprechblase des Dateinamens in der Statuszeile lautet … (ungespeichert). Vor Neue Zeichnung, Öffnen und dem Schliessen des Reiters fragt LiberoDraft Ungespeicherte Änderungen verwerfen?. Ein Klick auf den Dateinamen in der Statuszeile ist eine Abkürzung für Speichern unter. Was die Zeichnung nicht ändert, setzt den Punkt nicht — auch Esc nicht; ein neuer Layer (+ Neu im Panel Layer) dagegen schon.
Drag-and-drop
Dateien lassen sich aus dem Datei-Explorer direkt auf die Zeichenfläche ziehen:
- .cad2d (oder .json): ersetzt die aktuelle Zeichnung — nach Rückfrage, falls Änderungen offen sind.
- .dxf und .svg: werden in die aktuelle Zeichnung importiert, die Ansicht wird eingepasst.
- Bilder (PNG, JPG …): werden als Bild in der Bildmitte eingefügt.
Scheitert das Ablegen einer .dxf oder .svg, bleibt die Zeichnung, wie sie war, und die Statuszeile meldet rot ‹Name› nicht eingefügt — Zeichnung unverändert (Grund). Andere Dateitypen weist die Statuszeile mit Nur .cad2d, .dxf, .svg oder Bild-Dateien ab.
Öffnen fremder Formate
Öffnen nimmt neben .cad2d auch .dxf und .svg an und legt daraus eine neue Zeichnung an; DXF importieren und SVG importieren fügen dagegen in die bestehende Zeichnung ein. Für den Austausch mit anderen CAD-Programmen dienen DXF exportieren und die DXF-Profile; für Webseiten und Office SVG exportieren. DWG- und STEP-Dateien liest LiberoDraft nicht selbst; dafür öffnet das Datei-Menü die Zusatzprogramme (DWG und STEP über Zusatzprogramme). Eine .dxf oder .svg, aus der nichts Lesbares entsteht, weist Öffnen ab; die offene Zeichnung bleibt. Öffnen und Neue Zeichnung beenden alles Laufende wie Esc und schliessen die Fenster der vorigen Zeichnung; ein Teil von aussen (Normteil, Zusatzprogramm), das gerade an der Maus hängt, bleibt dort und landet in der neuen Zeichnung.
DWG und STEP über Zusatzprogramme
Am Ende des Datei-Menüs, durch einen Trennstrich abgesetzt, stehen ⬆ DWG importieren…, ⬇ DWG exportieren… und ⬆ STEP importieren…. Jeder Eintrag öffnet das passende Zusatzprogramm in einem neuen Reiter: LiberoDWG für DWG, STEP2LiberoDraft für STEP. LiberoDraft selbst liest und schreibt diese Formate nicht — der Eintrag ruft nur das Zusatzprogramm auf, die eigentliche Arbeit geschieht dort. Die Statuszeile sagt, was dort zu tun ist (Name steht für den Namen des Programms):
- DWG importieren… öffnet LiberoDWG: «Name» geöffnet — DWG-Datei dort laden und an LiberoDraft übergeben. LiberoDWG liest DWG-Dateien und LiberoDraft-Dateien selbst, speichert als LiberoDraft-Datei oder übergibt direkt an LiberoDraft.
- DWG exportieren… öffnet dasselbe Programm: «Name» geöffnet — Zeichnung zuvor speichern, dort laden und als DWG exportieren. Speichern Sie die Zeichnung also zuerst (Speichern), laden Sie sie in LiberoDWG und exportieren Sie sie dort als DWG.
- STEP importieren… öffnet STEP2LiberoDraft: «Name» geöffnet — STEP-Datei dort laden.
Wie das Menü Zusatzprogramme sind die drei Einträge an die Registrierung gebunden: Verlangt der Betreiber eine Registrierung und gilt kein Startlink, der noch mehr als 20 Tage läuft, zeigt ein Klick auf einen Eintrag das Fenster 🔒 Nicht freigeschaltet (Registrierung); die Einträge bleiben im Menü sichtbar. Steht das Programm nicht in der Liste der Zusatzprogramme, meldet die Statuszeile rot Zusatzprogramm «LiberoDWG» nicht in der Liste gefunden bzw. Zusatzprogramm «STEP2LiberoDraft» nicht in der Liste gefunden (Meldungen).
Die drei Befehle stehen auch in der Befehlssuche (Ctrl + F, dwg bzw. step eintippen, Kategorie Datei). Eine DWG- oder STEP-Datei, die Sie auf die Zeichenfläche ziehen, weist die Statuszeile ab (Nur .cad2d, .dxf, .svg oder Bild-Dateien). Wer nur DXF braucht, braucht kein Zusatzprogramm: DXF importieren und DXF exportieren sind in LiberoDraft eingebaut.
Zeichnung in Zeichnung
Zeichnung importieren… holt eine andere .cad2d-Datei in die geöffnete Zeichnung — als lose Elemente oder als Block, an der Maus platziert oder an den Originalkoordinaten, wahlweise mit ihren Blättern. Dialog: Zeichnung importieren. Ctrl + Z nimmt den Import zurück, samt den mitgebrachten Blöcken, Layern und Stücklisten-Feldern, sofern sie sonst nirgends verwendet werden.
Wenn eine Datei beschädigt ist
LiberoDraft prüft jede Datei, bevor es sie einsetzt:
- Öffnen scheitert (auch erst beim Einsetzen): Die bisherige Zeichnung bleibt genau, wie sie war — Inhalt, Name, Verknüpfung, Rückgängig-Verlauf. Die Statuszeile meldet rot «Datei» nicht geöffnet — Zeichnung unverändert (Grund).
- Einzelne Werte sind unlesbar: Sie werden bereinigt — ein unlesbarer Wert fällt auf die Vorgabe zurück (eine Farbe auf die des Layers), ein Element ohne lesbare Geometrie fällt weg. Die Statuszeile meldet vorn ⚠ n beschädigte Einträge bereinigt · ….
- Einfügen scheitert (Zeichnung importieren…, DXF/SVG, Block, Normteil, Ctrl + V): Die Zeichnung bleibt unverändert, rote Meldung ‹Name› nicht eingefügt — Zeichnung unverändert (Grund).
- Speichern oder Export scheitert: Es entsteht keine Datei, die Statuszeile nennt den Grund rot.

Häufig benötigte Teile speichern Sie besser als Block (Block laden) oder als Normteil (Normteil speichern); Sie erscheinen dann mit Namen und Vorschau im Panel.
