Dialoge Verschmelzen
Der Befehl Verschmelzen fragt vor dem Vorgang die Toleranz ab und legt danach Rechenschaft über das Ergebnis ab. Rechteck als einzelne Linien, Langloch und Bananenloch verschmelzen ihre Ecken schon beim Zeichnen — ohne diese Dialoge (Formen).
Verschmelzen — Toleranz

Toleranz
Millimeter grösser als 0 (Werk 0.01; danach der zuletzt bestätigte Wert). Endpunkte der ausgewählten Elemente, die näher als die Toleranz beieinander liegen, werden zu einem gemeinsamen Punkt verbunden. Kleine Werte verbinden nur, was praktisch schon zusammenliegt; grössere schliessen Lücken — mit der Warnung im Dialog: Grosse Toleranzen können einzelne Elemente geometrisch verlagern — weiter entfernte Endpunkte werden zusammengezogen. Null oder ein leeres Feld wird abgewiesen (Bitte eine Toleranz groesser als 0 eingeben), eine unlesbare Zahl mit roter Meldung.
Zusätzlich Zwangsbedingung «Deckungsgleich» setzen
Häkchen (Werk aus, die Wahl wird gemerkt): Nach dem Verschmelzen legt das Programm je Verschmelzung der Auswahl Zwangsbedingungen Deckungsgleich an — jedes weitere Mitglied an das erste, so dass alle Punkte deckungsgleich sind. Das gilt auch für Verschmelzungen der Auswahl, die schon vorher bestanden; doppelte Bedingungen entstehen nicht.
Verschmelzen, Abbrechen
Verschmelzen (auch Enter) führt den Vorgang mit der eingetragenen Toleranz aus und merkt sie sich. Abbrechen oder Esc schliesst ohne Änderung.

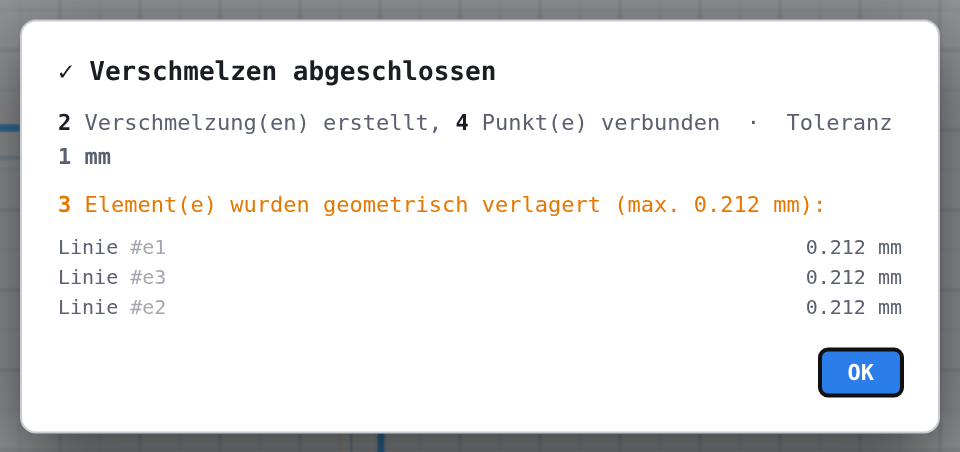

Verschmelzen abgeschlossen

Zusammenfassung
n Verschmelzung(en) erstellt, m Punkt(e) verbunden · Toleranz t mm — eine Verschmelzung ist ein Gelenk, an dem zwei oder mehr Endpunkte zusammenkommen. Mit dem Häkchen Deckungsgleich folgt die Zeile n Zwangsbedingung(en) «Deckungsgleich» angelegt. Verschmelzungen gehören dem Bereich, in dem sie entstehen (Modell oder Blatt).
Verlagerte Elemente
Mussten Endpunkte bewegt werden, um zusammenzukommen, nennt die orange Zeile k Element(e) wurden geometrisch verlagert (max. x mm) und die Tabelle darunter jedes Element mit Typ, gekürzter Kennung und Betrag der Verlagerung; Beträge ab der Toleranz sind orange. Bei mehr als 200 Einträgen folgt … n weitere. Lagen alle Punkte bereits zusammen, steht dort Kein Element wurde verlagert — alle verbundenen Endpunkte lagen bereits zusammen.
OK
Schliesst den Dialog; die Statuszeile behält die Kurzfassung. Ctrl + Z gleich danach nimmt das Verschmelzen in einem Schritt zurück — Gelenke, verlagerte Endpunkte und die mit dem Häkchen angelegten Zwangsbedingungen. Einzelne Gelenke lösen Sie mit Verschmelzung lösen.
Verwandte Themen
- Verschmelzen und Verschmelzung lösen
- Auto-Verschweissen — Toleranz beim Zeichnen
