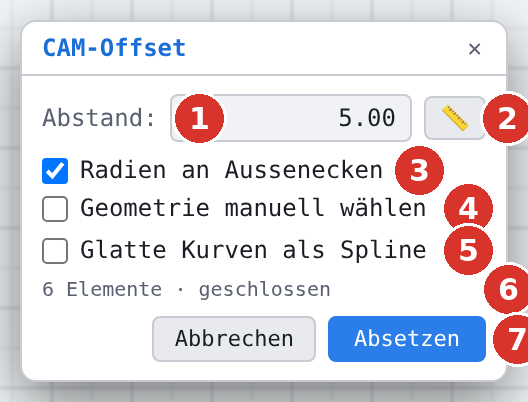

Fenster CAM-Offset

Das Fenster öffnet sich mit dem Werkzeug CAM-Offset und bleibt offen, bis die Bahn abgesetzt oder der Befehl abgebrochen ist. Es lässt sich an seiner Titelzeile verschieben.

Abstand#

Versatz der Bahn in Millimetern (Werk 5.00, danach der zuletzt benutzte Wert). Solange die Vorschau live läuft, schreibt die Maus den Abstand ins Feld; ein getippter Wert hat Vorrang und hält die Live-Vorschau an. Doppelklick ins Feld gibt der Maus die Führung zurück. Der Wert wird auf zwei Nachkommastellen angezeigt.

📏 Abstand messen#

Abstand in der Zeichnung abgreifen: zwei Punkte klicken — nach dem Klick auf den Button erwartet das Programm zwei Punkte in der Zeichnung (mit Objektfang); ihr Abstand wird ins Feld übernommen und die Vorschau angehalten. Ein Abstand von null wird verworfen (CAM-Offset: gemessener Abstand ist null).

Radien an Aussenecken#

Haken (Werk ein): Aussenecken der Kontur werden mit einem Bogen vom Radius des Abstands umfahren — so, wie ein Fräser um eine Ecke läuft. Ohne Haken treffen sich die versetzten Elemente spitz. Innenecken werden in beiden Fällen verschnitten.

Geometrie manuell wählen#

Haken (Werk aus): Kontur nicht selbsttätig verfolgen, sondern jedes Element einzeln anklicken. Mit Haken kommt nur in die Kette, was Sie anklicken; ein zweiter Klick auf ein Element nimmt es wieder heraus. Ohne Haken verfolgt das Programm die Kontur über gemeinsame Endpunkte und fragt an Verzweigungen nach.

Glatte Kurven als Spline#

Haken (Werk aus): Enthält die Kontur Ellipsen, Ellipsenbögen oder Splines, wird jeder zusammenhängende glatte Lauf der Bahn als ein Spline abgelegt statt als feiner Linienzug. Ecken und Stellen, an denen der Innenversatz die Kurve kappt, bleiben in beiden Fällen Linien; der Versatz eines vollen Kreises ist immer ein Kreis. Der Haken lässt sich auch nach dem Wählen der Kontur noch umschalten — die Vorschau folgt sofort. Die Wahl wird für den nächsten Aufruf gemerkt. Einzelheiten: Kreise, Ellipsen und Splines.

Stand der Kontur#

Die graue Zeile unter den Haken zeigt, was das Programm gerade erwartet oder hat: Element anklicken vor dem ersten Klick, 6 Elemente · geschlossen bei einer geschlossenen Kette, 6 Elemente · Abstand eingeben oder Absetzen, Verzweigung: Fortsetzung anklicken oder Abstand messen: zwei Punkte klicken.

Absetzen, Abbrechen, ×#

Absetzen legt die Bahn in die Zeichnung (dasselbe wie ein Rechtsklick in die Zeichenfläche) und beendet den Befehl. Abbrechen und das × in der Titelzeile verwerfen alles — wie Esc — und wechseln zu Auswählen. Esc schliesst das Fenster in jedem Fall mit, auch während die Vorschau an der Maus hängt.
