Setup und Einstellungen

LiberoDraft merkt sich seine Einstellungen von selbst: Jede Änderung wird kurz danach im Browser des Rechners abgelegt und beim nächsten Start wieder angewendet. Diese Seite zeigt, wo die Einstellungen liegen (es sind vier Orte), was sie bewirken und was davon am Rechner bleibt oder in der Zeichnung mitreist.

Die vier Orte der Einstellungen

OrtAufrufInhalt
Zahnrad-FensterZahnrad rechts im Menüband oder in der klassischen LeisteDie fünf Einstellfunktionen (Bemassung, Schraffur, Setup, Tag/Nacht, Info) und die Darstellung des Menübands
Dialog Einstellungen (Setup)Zahnrad → Setup oder Befehl Einstellungen speichern/ladenSprache, Eingabeart, Genauigkeit, Zeichnen & Fang, Darstellung, Bemassungs-Layer, Ansicht & Maus, Linientypen, Speichern/Laden/Transfer/Werkseinstellungen
Statuszeile rechtsButtons ⚙ Snap, FILTER, RASTER, ⊞ Raster…, ORTHO, SPUR, HOVERFang-Automatik, Auswahlfilter, Raster ein/aus und Feineinstellungen, Ortho-Modus, Objektfang-Spur, Aufleuchten unter dem Zeiger, Symbolgrösse der klassischen Leiste
Datei-Menü Einträge Zeichnungsinfo…, Tastaturkürzel, DXF-Profile…Angaben zur Zeichnung, Tastenübersicht, Layer- und Linientyp-Zuordnung für DXF

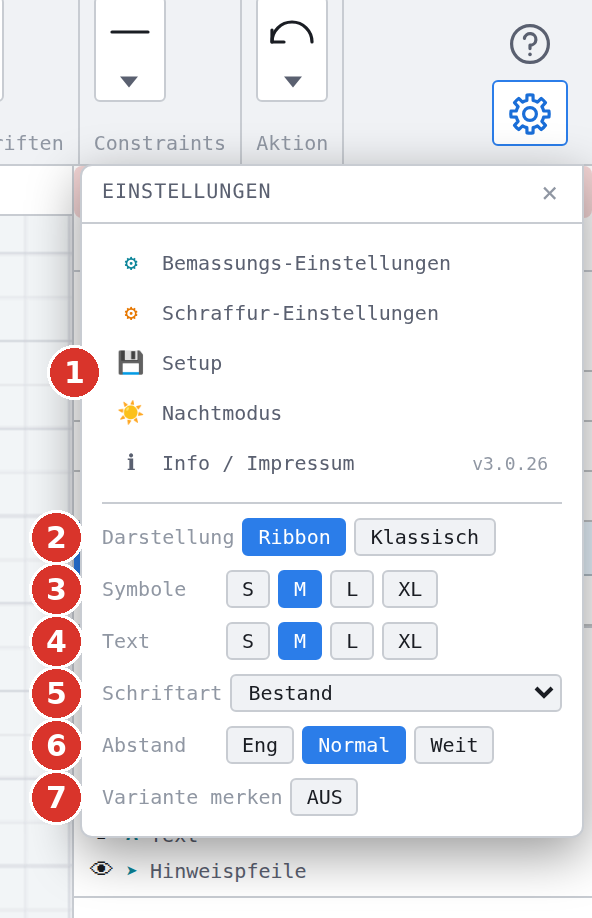

Das Zahnrad-Fenster im Menüband: (1) die fünf Funktionen, (2) Darstellung, (3) Symbole, (4) Text, (5) Schriftart, (6) Abstand, (7) Variante merken
Das Zahnrad-Fenster im Menüband: (1) die fünf Funktionen, (2) Darstellung, (3) Symbole, (4) Text, (5) Schriftart, (6) Abstand, (7) Variante merken
Hinweis

In der klassischen Leiste gibt es keinen eigenen ⚙-Button für Bemassung oder Schraffur: Alle fünf Funktionen liegen in beiden Darstellungen im Zahnrad rechts. Klassisch zeigt das Fenster nur die Zeile Darstellung — die übrigen Zeilen betreffen allein das Menüband.

Menüband oder klassische Leiste

Die Zeile Darstellung: Ribbon / Klassisch im Zahnrad-Fenster schaltet die Bedienoberfläche um. Denselben Wechsel bewirken die Taste F2 (oder Ctrl + Shift + R), ein Rechtsklick auf eine freie Stelle der Leiste und der Befehl Ribbon / Klassische Werkzeugleiste umschalten. Die Wahl wird gemerkt; Werkseinstellung ist das Menüband. Nur für das Menüband gelten die Zeilen Symbole (S/M/L/XL, Symbolgrösse), Text (S/M/L/XL, Beschriftungsgrösse — unabhängig von der Symbolgrösse), Schriftart (Bestand, Segoe UI, Arial, Verdana, Tahoma, Calibri, Consolas — nur für Buttonbeschriftungen und Gruppennamen), Abstand (Eng/Normal/Weit: Buttonbreite, Innenabstand, Lücke, Gruppenrand) und Variante merken (EIN: ein geteilter Button zeigt als Icon das zuletzt gewählte Werkzeug seiner Familie; AUS: immer das erste). Die Symbolgrösse der klassischen Leiste steht dagegen im Fenster ⊞ Raster… der Statuszeile (Icons: S/M/L/XL). Aufbau beider Oberflächen: Bildschirmaufbau.

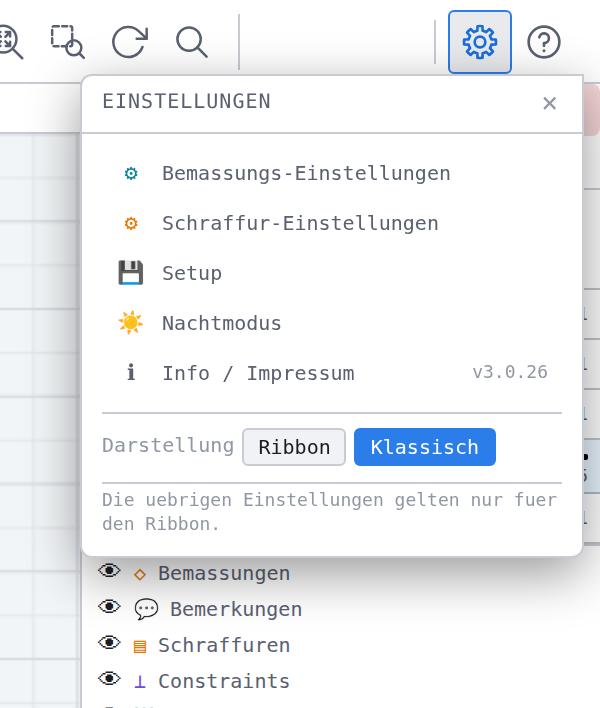

Dasselbe Fenster in der klassischen Leiste: nur «Darstellung», darunter der Hinweis
Dasselbe Fenster in der klassischen Leiste: nur Darstellung, darunter der Hinweis

Tag- und Nachtmodus

Der Eintrag Nachtmodus bzw. Tagmodus im Zahnrad-Fenster (der Text nennt jeweils den Zielzustand) wechselt zwischen heller und dunkler Oberfläche — auch über den Befehl Tag/Nacht-Modus. Die Farbe der Masszahlen folgt: Der Werkston Orange wird im Tagmodus dunkler (#c05800), im Nachtmodus heller (#ffa94d), damit er auf beiden Hintergründen lesbar bleibt. Die Wahl liegt im Schlüssel cad2d_theme und in den Einstellungen; Werkseinstellung ist der Tagmodus.

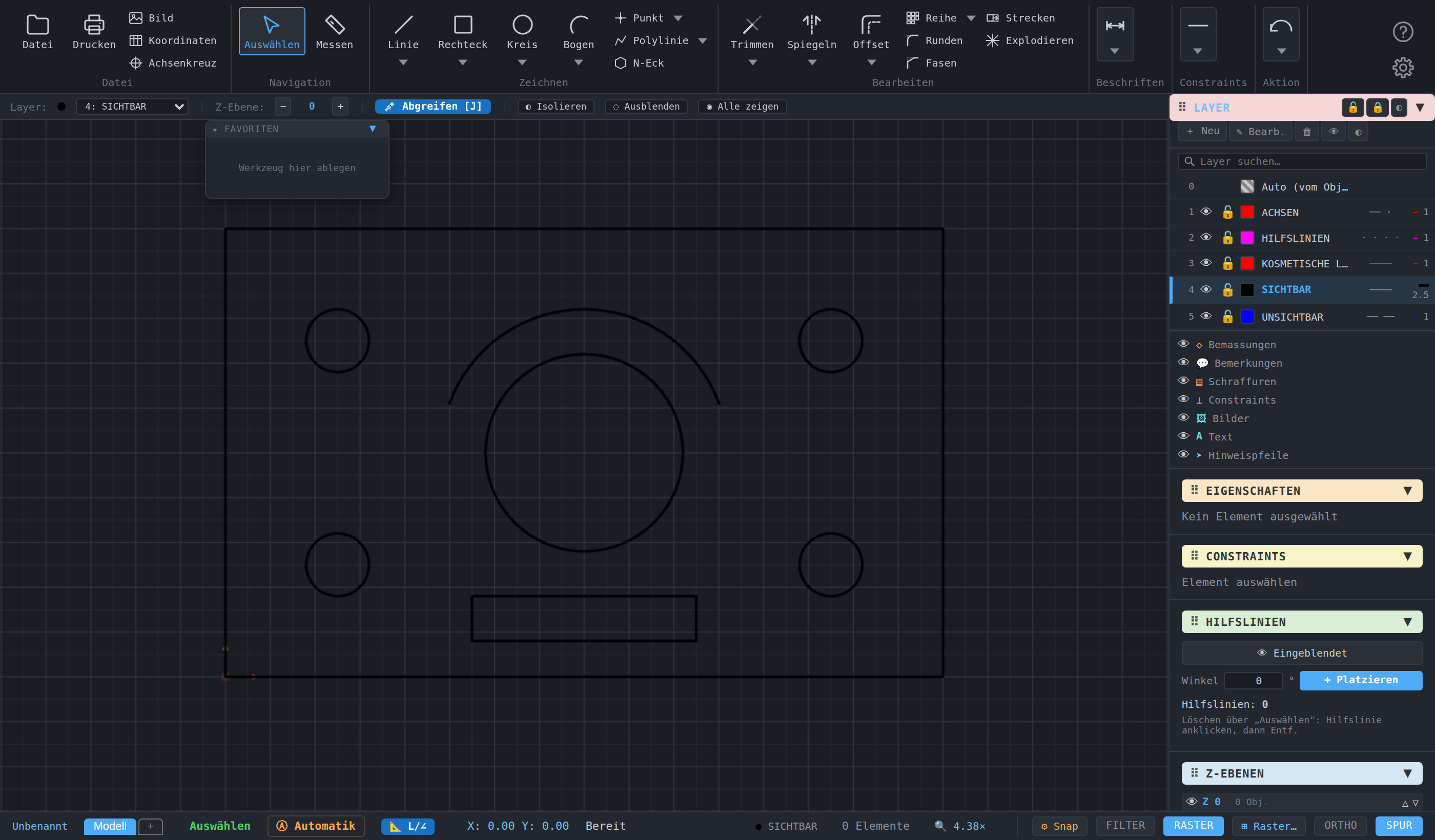

LiberoDraft im Nachtmodus
LiberoDraft im Nachtmodus

Raster

Das Raster ist zugleich Sehhilfe und Fangziel. In der Statuszeile schaltet RASTER die Anzeige ein und aus; ⊞ Raster… öffnet das kleine Fenster mit Grösse (mm), Dyn. und Kontrast (10–100 %). Mit dynamischem Raster (Werk ein) wählt das Programm beim Zoomen selbst die Stufe aus 1, 5, 10, 50 und 100 mm: Es nimmt die feinste Stufe, die am Bildschirm mindestens 8 Pixel breit ist; die Hauptlinien liegen auf der nächsten Stufe. Wird auch 100 mm schmaler als 4 Pixel, verschwindet das Raster ganz. Tippen Sie eine Grösse ein, schaltet Dyn. aus, und die Hauptlinien liegen auf dem Fünffachen der Grösse. Der Rasterfang (G, Statuszeile Raster) rastet auf den Kreuzungen der aktuellen Stufe — auf Wunsch auch bei ausgeblendetem Raster (Haken Rasterfang auch bei ausgeblendetem Raster im Dialog Automatik-Snap Einstellungen, Werk ein). Ist die Spur eingeschaltet, rastet die freie Koordinate eines Spurpunkts ebenfalls auf das Raster. Einzelheiten: Statuszeile, Anleitung Raster einstellen.

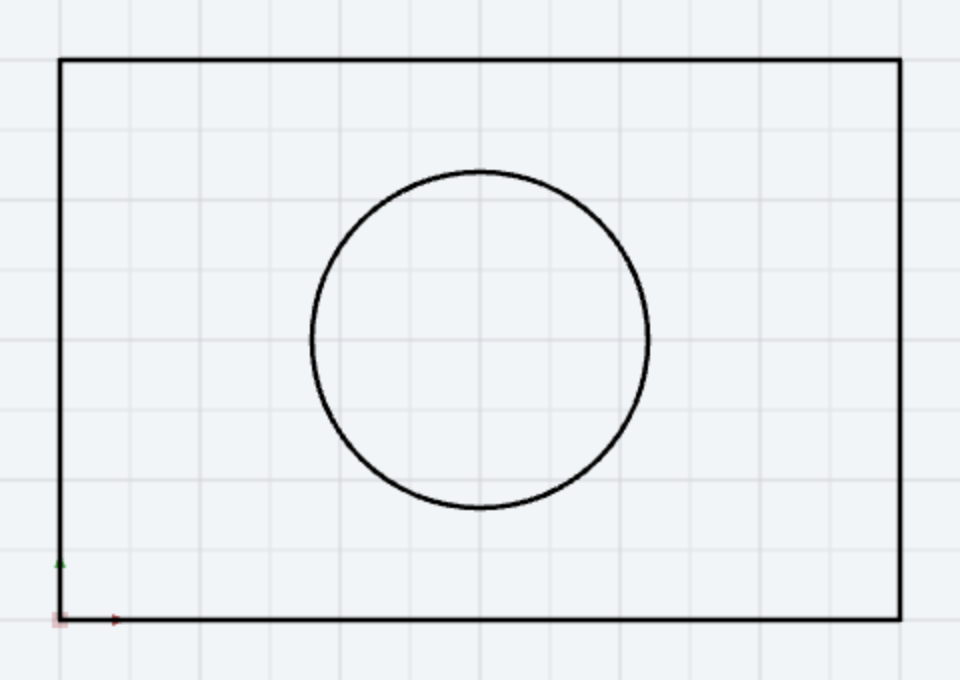

Dynamisches Raster: beim Hineinzoomen erscheint die feinere Stufe, die Hauptlinien bleiben kräftiger
Dynamisches Raster: beim Hineinzoomen erscheint die feinere Stufe, die Hauptlinien bleiben kräftiger

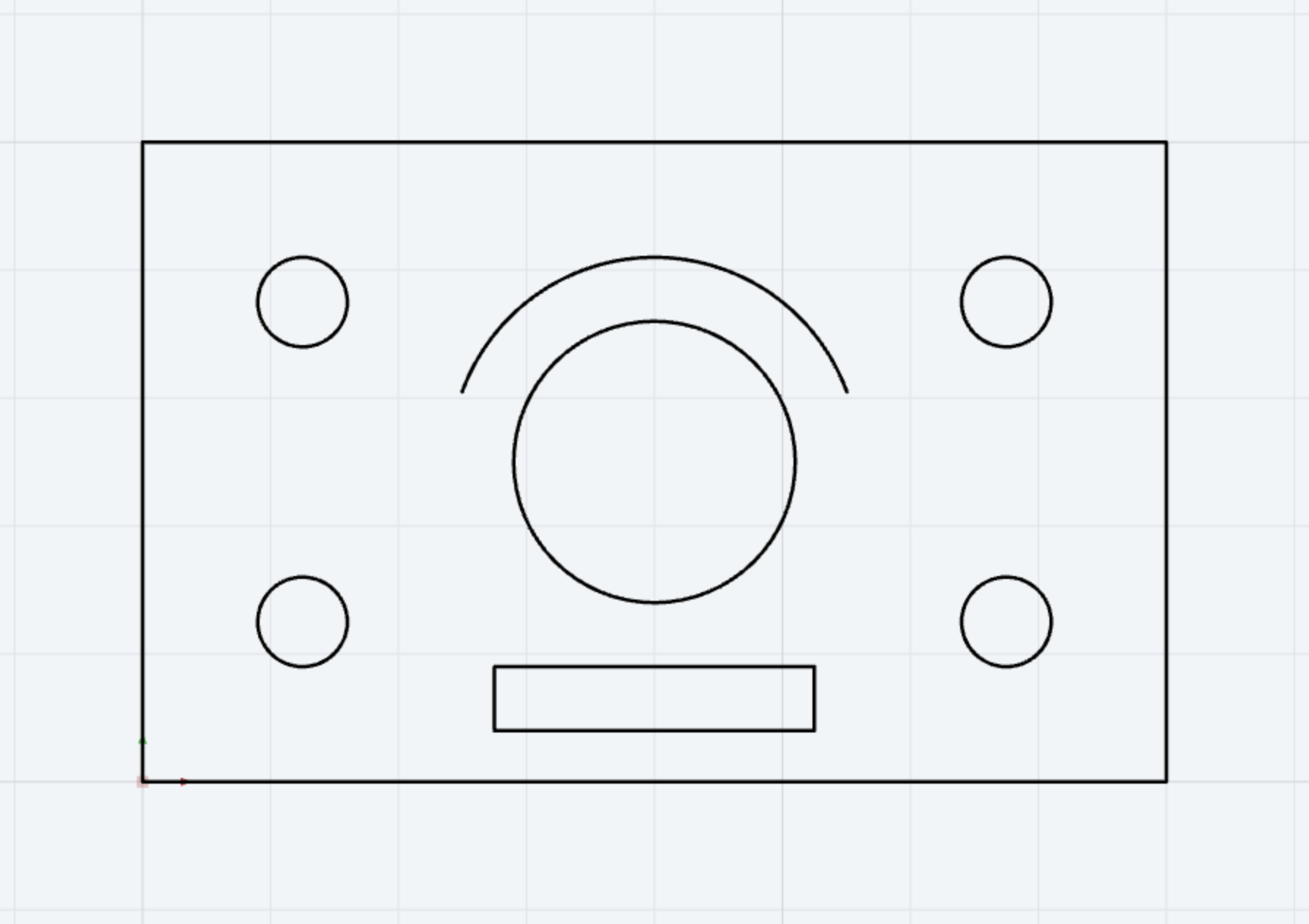

Manuelles Raster mit Grösse 20 mm: Hauptlinie alle 100 mm
Manuelles Raster mit Grösse 20 mm: Hauptlinie alle 100 mm

Fang-Automatik

Der Fangmodus Automatik (Q, Werkseinstellung) sucht am Zeiger alle eingeschalteten Fangarten gleichzeitig. Welche das sind, legt der Dialog Automatik-Snap Einstellungen fest (⚙ Snap in der Statuszeile): Endpunkt, Mittelpunkt, Schnittpunkt, Zentrum, nächster Punkt auf Element, Tangentialpunkt und gezeichnete Punkte (alle Werk ein). Dort steht auch das Auto-Verschweissen — nahe Endpunkte werden beim Zeichnen zu einem gemeinsamen Punkt verbunden (ab Werk an die Fang-Reichweite gekoppelt, sonst mit fester Toleranz, Werk 0.01 mm). Rechteck als einzelne Linien, Langloch und Bananenloch verschmelzen ihre Ecken und eine dort endende vorhandene Linie unabhängig davon (Formen). Ruft man ein Geometrie-Werkzeug auf, schaltet der Fang auf Automatik zurück; das lässt sich im Dialog Einstellungen unter Fang auf Automatik beim Geometrie-Werkzeug abstellen. Anleitung: Fang-Automatik anpassen.

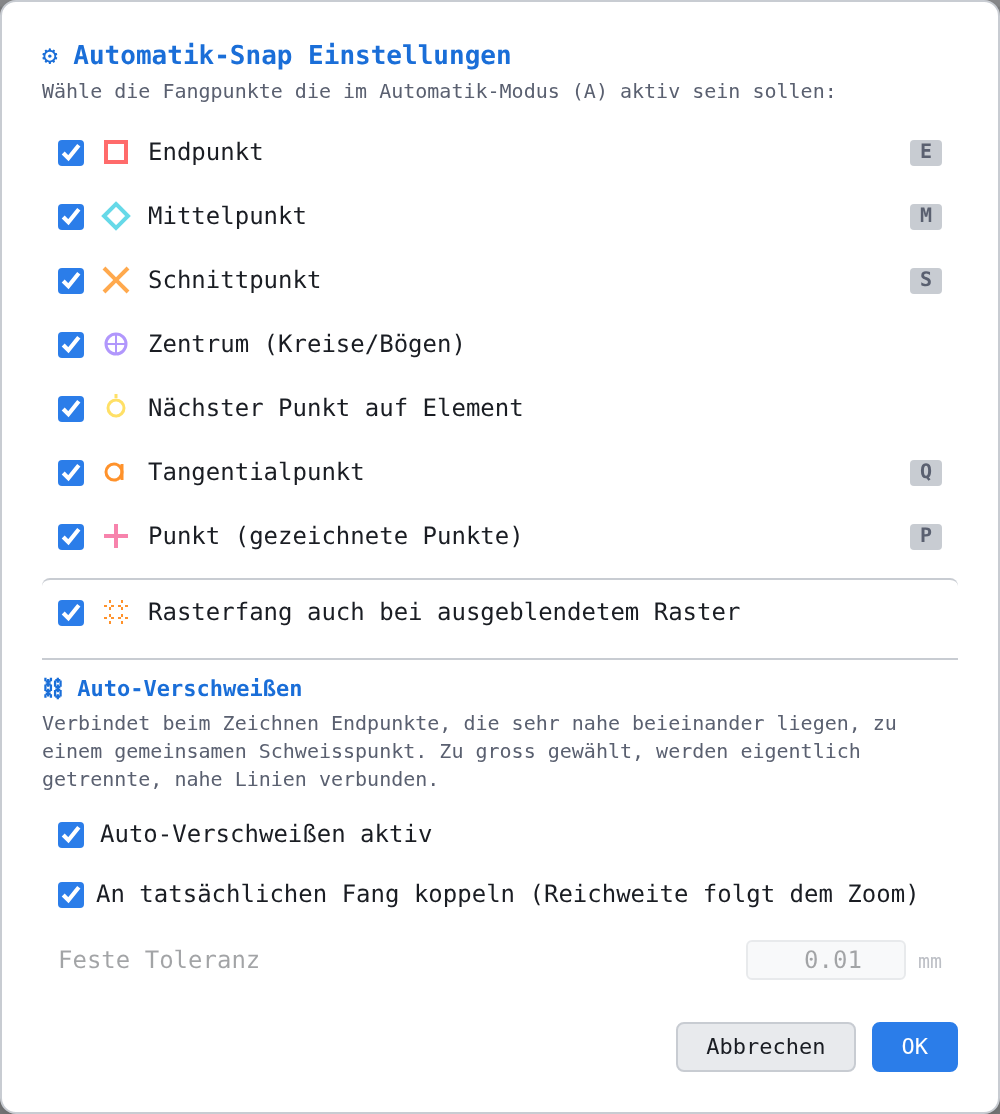

Der Dialog «Automatik-Snap Einstellungen» mit den sieben Fangarten, dem Rasterfang-Haken und dem Auto-Verschweissen
Der Dialog Automatik-Snap Einstellungen mit den sieben Fangarten, dem Rasterfang-Haken und dem Auto-Verschweissen

Spur und Ortho

SPUR (Werk ein) ist die Objektfang-Spur: Verweilt der Zeiger kurz über einem Fangpunkt, wird er als Spurpunkt (+) erfasst; von ihm gehen waagrechte und senkrechte Führungslinien aus, auf denen der Zeiger einrastet, und der Schnittpunkt zweier Spuren fängt exakt. Shift + T setzt einen temporären Spurpunkt am Zeiger, Shift + M die Mitte zwischen zwei Punkten. ORTHO (Werk aus) beschränkt das Zeichnen auf waagrechte und senkrechte Richtungen. Beide Schalter bestätigen sich in der Statuszeile (Objektfang-Spur EIN — Fangpunkt kurz berühren erfasst ihn als Spurpunkt, Ortho-Modus EIN).

Hovern

HOVER rechts neben SPUR (Werk ein) lässt Elemente, Masse und Schraffuren unter dem Mauszeiger aufleuchten. In sehr grossen Zeichnungen kostet die Suche nach dem Element unter dem Zeiger Zeit; dann schalten Sie hier aus. Anwahl per Klick, Fang und alles Übrige bleiben unverändert. Die Statuszeile bestätigt Hovern EIN — Elemente unter dem Mauszeiger leuchten auf bzw. Hovern AUS — nichts leuchtet mehr auf; Anwahl per Klick und Fang bleiben. Dieselbe Einstellung steht im Dialog Einstellungen als Immer hovern — Elemente unter dem Mauszeiger aufleuchten lassen und wird mit den Einstellungen gemerkt.

Schalter rechts in der Statuszeile: (1) HOVER
Schalter rechts in der Statuszeile: (1) HOVER

Grosse Auswahl: Glühen-Limit

Die Auswahl leuchtet blau und glüht nur bis zu einer bestimmten Zahl gewählter Elemente. Sie steht im Dialog Einstellungen, Kasten Darstellung, in der Zeile Glühen bis: … Elemente (Werk 1000; eine Blockeinfügung zählt mit allen ihren Teilen). Ist die Auswahl grösser — etwa nach Ctrl + A in einer Zeichnung mit sehr vielen Blöcken —, zeigt allein ein gestrichelter Rahmen um alles Gewählte die Auswahl; das erste Bild erscheint dann ohne lange Wartezeit. 0 hebt die Auswahl immer hervor. Das Limit wird mit den Einstellungen gemerkt; 🔄 Werkseinstellungen setzt es auf 1000 zurück. Einzelheiten: Glühen bis … Elemente.

Koordinateneingabe: polar oder kartesisch

Beim Zeichnen zeigt das fliegende Eingabefeld entweder Länge und Winkel (polar, L/∠, Werk) oder ΔX und ΔY (kartesisch). Umschalten: Leertaste (auch bei offenem Eingabefeld), Klick auf 📐 L/∠ ganz links in der Statuszeile oder die Liste Eingabe beim Zeichnen im Dialog Einstellungen. Das Programm merkt sich die Wahl. Die Hinweisbox zum Koordinaten-Umschalter erklärt den Wechsel beim ersten Mal; sie lässt sich im Dialog abstellen. Der Abstand des Eingabefelds zum Fadenkreuz ist Abstand zum Cursor (10–100 px, Werk 30).

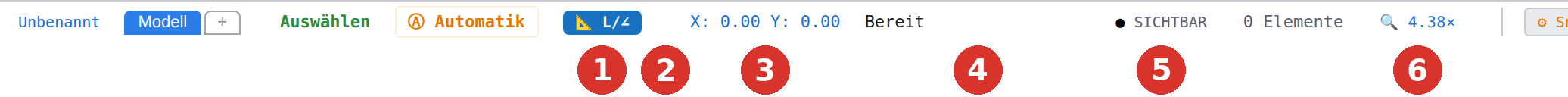

Statuszeile links: (1) Koordinatenmodus, (2) Fangmodus, (3) Zeigerkoordinaten, (4) Meldung, (5) aktiver Layer, (6) Zoom
Statuszeile links: (1) Koordinatenmodus, (2) Fangmodus, (3) Zeigerkoordinaten, (4) Meldung, (5) aktiver Layer, (6) Zoom

Sprache

Die Liste Sprache / Language im Dialog Einstellungen (Deutsch, English) wechselt sofort alle Beschriftungen, Sprechblasen und Meldungen; die Wahl wird gespeichert. Ohne gespeicherte Wahl richtet sich LiberoDraft beim ersten Start nach der Browsersprache (Deutsch → Deutsch, sonst Englisch). Anleitung: Sprache wechseln.

Einheiten und Genauigkeit

LiberoDraft rechnet in Millimetern; alle Feldwerte der Einstellungen sind mm bzw. Bildschirm-Pixel, wo angegeben. Die Anzeigeeinheit der Masszahlen (mm, cm, m, m/cm Bau) ist eine Bemassungs-Einstellung. Globale Genauigkeit im Dialog Einstellungen legt fest, wie fein das Programm intern rechnet und vergleicht: Grob (0.01), Standard (0.0001, Werk), Fein (0.000001), Sehr fein (1e-8).

Was am Rechner bleibt, was mitreist

LiberoDraft speichert im Browser (localStorage) des jeweiligen Rechners — also je Browser und je Windows-Benutzer getrennt:

SchlüsselInhaltVerhalten
cad2d_settingsAlle Programm-, Zeichen-, Druck- und Bemassungsvorgaben, Layerliste, Favoriten, Fensterlagen, Darstellung des Menübandswird nach jeder Änderung automatisch geschrieben; beim Start angewendet
cad2d_themeTag- oder Nachtmoduswird beim Umschalten geschrieben
liberodraft_dimstyles_v1Eigene Bemassungstypeneigener Schlüssel, wandert beim Transfer mit
cad2d_dxfProfiles, cad2d_dxfActiveDXF-Profile und das aktive Profilrein lokal, zusätzlich als Datei sicherbar
cad2d_iconSize, cad2d_panelSections, cad2d_autor, FensterzuständeSymbolgrösse der klassischen Leiste, ein-/ausgeklappte Panel-Sektionen, zuletzt eingetragener Autor, eingeklappte Fensterwandern beim Transfer mit
cad2d_panelWBreite des Panels rechtsbleibt am Rechner — sie hängt am Bildschirm
cad2d_registered, cad2d_launchCount, cad2d_lastLaunch, cad2d_disclaimerAckRegistrierung, Startzähler, Bestätigung des Haftungshinweisesbleiben am Rechner und werden nie übertragen
liberodraft_bomfelder_v1Vorlage der Stücklisten-Felder für neue Zeichnungen (Kasten Stückliste im Dialog Einstellungen, Stücklisten)wandert beim Transfer mit; Werkseinstellungen lässt sie stehen
liberodraft_bomgitter_v1Gemerkte Ansicht des Fensters Stückliste bearbeiten: Lage und Grösse des Fensters, Spaltenbreiten und Sortierung (Stücklisten-Editor) — für jede Stückliste gleich, nie in der Zeichnungwandert beim Transfer mit; Werkseinstellungen löscht sie

Nicht in die Einstellungen gehören: der Zeichnungsinhalt (Elemente, Masse, Schraffuren, Blöcke, Gruppen, Layouts), die Auswahl, der Bildausschnitt (Zoom, Verschiebung, aktives Blatt), Rückgängig-Verlauf sowie die Sichtbarkeit der Systemlayer (Bemassungen, Schraffuren, Constraints, Bilder, Text, Hinweispfeile) — die steht in der Zeichnung, und ein Neustart beginnt bewusst mit allem sichtbar. Die Layerliste dagegen wird sowohl als Vorgabe gespeichert (für neue Zeichnungen) als auch in jeder Zeichnungsdatei geführt. Ebenso steht die Stellung des Schalters ⛓ Live-Constraints in der Kopfzeile sowohl in den Einstellungen als auch in jeder Zeichnung: Eine Zeichnung bringt sie beim Öffnen mit (Live-Constraints). Die Angaben der Zeichnungsinfo stehen in der Zeichnungsdatei.

Speichern, laden, übertragen, zurücksetzen

Der Kasten Einstellungen verwalten im Dialog Einstellungen bietet Lokal speichern / Lokal laden (Schlüssel cad2d_settings ausdrücklich schreiben bzw. neu anwenden), Exportieren (JSON) / Importieren (JSON) für den Umzug auf einen anderen Rechner (die Datei cad2d_settings_JJJJ-MM-TT.json enthält alles aus der Tabelle oben, was nicht am Rechner bleibt — auch eigene Bemassungstypen und DXF-Profile), Panel-Reihenfolge (nur die Reihenfolge der Sektionen im Panel rechts zurück auf Werk, abgerissene Sektionen kommen zurück) und Werkseinstellungen (alles auf Auslieferungszustand — nach Rückfrage, nicht rückgängig; eigene Bemassungstypen, die Vorlage der Stücklisten-Felder und Zeichnungen bleiben). Einzelheiten Feld für Feld: Dialog Einstellungen, Anleitung Einstellungen auf einen anderen Rechner übertragen.

Alle Einstellungen werden beim Lesen geprüft: Ein unlesbarer Wert fällt still auf die Vorgabe zurück, beim Start wie beim Import; nur die Einstellungen in einer geöffneten Zeichnung melden rot ⚠ n beschädigte Einträge bereinigt · …. Importieren (JSON) übernimmt nur Schlüssel, die mit cad2d_ oder liberodraft_ beginnen, einen unbekannten Schlüssel bis 64 KB und zusammen bis 256 KB; eine Übergabe aus einem Zusatzprogramm und die Zwischenablage reisen nicht mit. Passen die Einstellungen nicht in den Speicher des Browsers, werden sie ohne die Zwischenablage gespeichert.

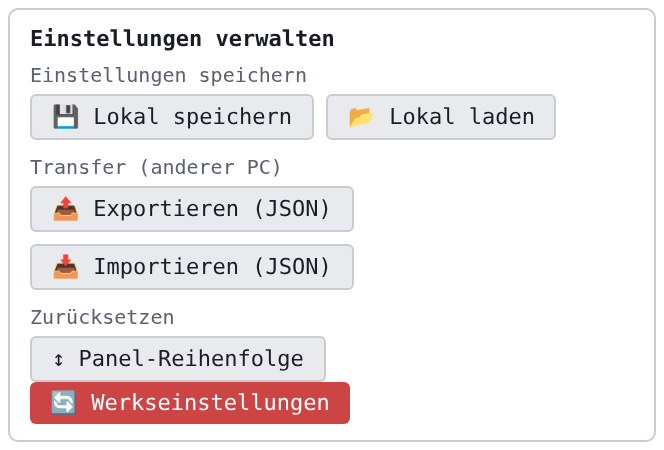

Der Kasten «Einstellungen verwalten»
Der Kasten Einstellungen verwalten

Bemassungs-Layer

Im Kasten Bemassungs-Layer steht der Layer-Name (Werk Mass). Gibt es in der Zeichnung einen Layer dieses Namens, landen neue Masse, Toleranzrahmen, Bezugselemente und Positions-Ballone dort — sonst auf dem aktiven Layer. Sichtbar ist derselbe Schalter wie das Auge des Systemlayers Bemassungen. Zusammenhänge: Bemassung — Z-Ebene, Layer, Sichtbarkeit.

Angaben zum Programm und zur Zeichnung

  • Zeichnungs-Info: Nummer, Titel, Revision, Massstab, Papier, Autor, Tags, Notizen — in der Zeichnungsdatei gespeichert; Nummer, Titel und Revision bilden den Dateinamens-Vorschlag.
  • Info / Impressum: Version (auch im Zahnrad-Fenster in der Zeile Info / Impressum), Startzähler, Benutzer weltweit, Herausgeber, Haftungshinweis, Lizenzen; der Haken Haftungshinweis verstanden unterdrückt die Info-Box beim Start. Solange das Fenster (oder darüber die Lizenzen) offen ist, erreicht keine Taste die Zeichnung; Tab bleibt im Fenster, Esc schliesst zuerst die Lizenzen, dann das Info-Fenster.
  • Tastaturkürzel (F1): thematische Tastenübersicht aus dem Programm; ein zweites F1 schliesst sie wieder wie Schliessen (Esc).
  • Online-Hilfe : öffnet diese Hilfe in einem neuen Reiter.
