Wie bemasse ich einen Winkel?

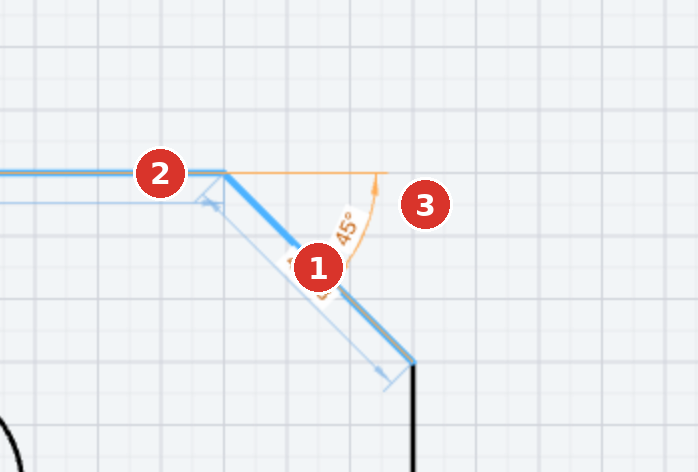

- Wählen Sie Bemassung und klicken Sie die erste Linie an — ohne Punktfang, also nicht an einem Endpunkt.
- Klicken Sie die zweite Linie an. Sie darf nicht parallel zur ersten sein. Beide Linien werden hervorgehoben, die Statuszeile meldet Winkelsektor mit Maus wählen, dann klicken….
- Bewegen Sie den Zeiger um den Schnittpunkt: Die beiden Linien und ihre Verlängerungen bilden vier Sektoren; die Vorschau zeigt jeweils den Winkel des Sektors, in dem der Zeiger steht. Der Abstand des Zeigers vom Schnittpunkt ist der Radius des Massbogens.
- Klicken Sie. Das Winkelmass sitzt, Mass bearbeiten öffnet sich.
Winkel treibend setzen
Klicken Sie in Mass bearbeiten auf 🔒 treibend und geben Sie den Winkel ein (unter 360°). Die erste gewählte Linie behält ihre Richtung, die zweite wird um den Schnittpunkt gedreht. Eine fixierte Linie Fixiert lässt sich nicht drehen; wählen Sie sie als erste Linie.
Winkel ohne anwählbare Linien
Fehlen die Linien, oder lassen sie sich nicht einzeln anwählen — etwa am Knick einer Polylinie —, bemassen Sie den Winkel über drei Punkte:
- Wählen Sie Winkel über 3 Punkte in der Liste der Gruppe Beschriften.
- Klicken Sie den Scheitelpunkt, dann je einen Punkt auf beiden Schenkeln. Punktfang bindet die Punkte an die Geometrie, sodass der Winkel ihr folgt.

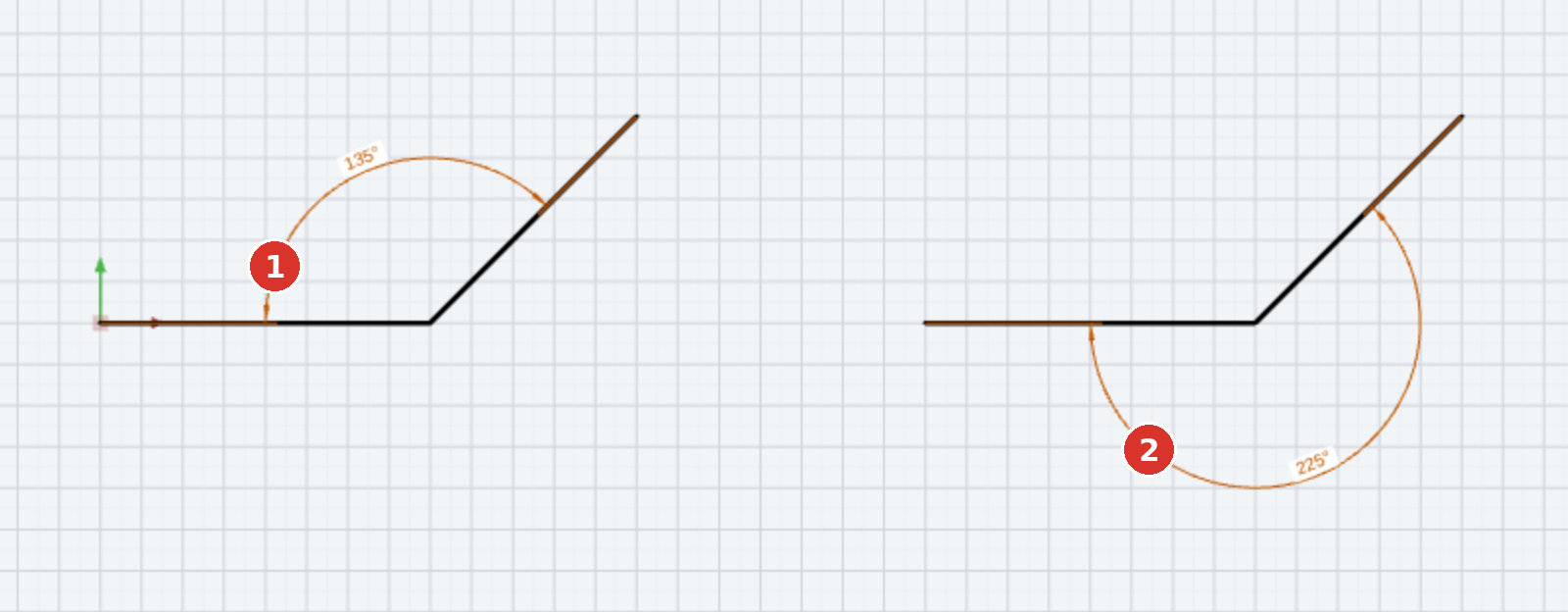

- Setzen Sie den Massbogen ab. Die Seite entscheidet: zwischen den Schenkeln der eingeschlossene Winkel, gegenüber der Winkel über 180°.
Dieses Mass bleibt immer getrieben; Mass bearbeiten öffnet sich nicht von selbst. Einzelheiten: Winkel über 3 Punkte.
Treffen Sie beim zweiten Klick mit Punktfang den gemeinsamen Eckpunkt beider Linien, entsteht ebenfalls das Winkelmass. Ein Winkelmass zu einem Bogen ist nicht möglich. Für ein Polyliniensegment gibt es zwei Wege: die Polylinie explodieren — oder den Winkel über drei Punkte bemassen (siehe oben).
