Panel Eigenschaften
Die Sektion Eigenschaften zeigt und ändert die Werte der aktuellen Auswahl. Ohne Auswahl steht dort Kein Element ausgewählt.

Je nach Auswahl erscheint einer von vier Zweigen: ein Element, mehrere Elemente, nur Masse (Attribute-Panel) oder nur Schraffuren (Panel Eigenschaften der Schraffur). Ein Doppelklick auf eine Schraffur wählt sie an, klappt die Sektion auf und rollt sie in den Blick.

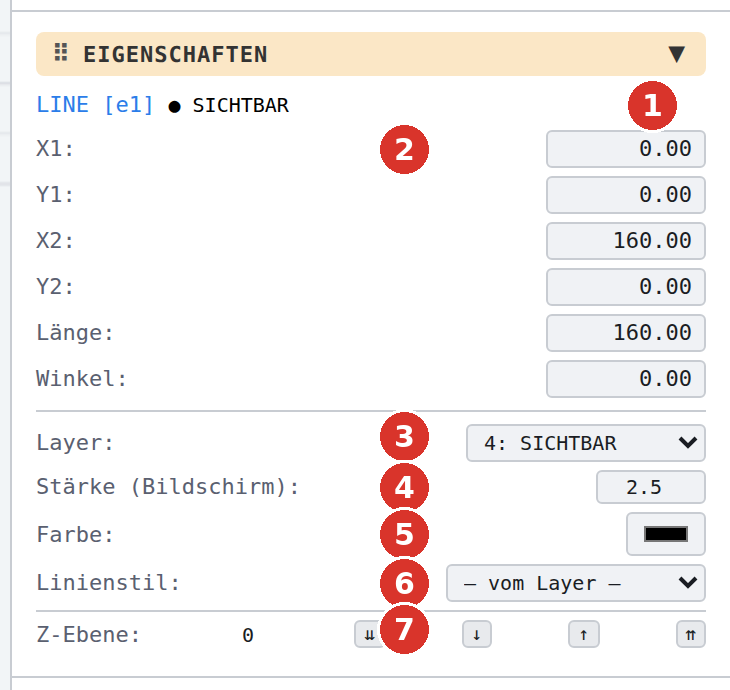

Ein Element
Kopf
Typ in Grossbuchstaben (LINE, RECT, CIRCLE, ARC, POLYLINE, SPLINE, IMAGE, TEXT, LEADER, BLOCKREF), die Kennung in eckigen Klammern und ● Layername in der Layerfarbe. Gehört das Element zu einer Gruppe, folgt der blaue Gruppenpfad ⊞ Rahmen › Motor — ein Klick klappt den Ast in der Sektion Gruppen auf, leert deren Suchfeld und lässt die Gruppe kurz aufblitzen (Auswahl im Baum).
Geometrie
Je Typ eigene Felder; Enter oder Verlassen eines Feldes übernimmt den Wert, zieht deckungsgleiche Endpunkte mit, lässt den Constraint-Löser laufen und rechnet betroffene Schraffuren neu. Jede Änderung ist ein Rückgängig-Schritt. Eine ungültige Zahl (Buchstaben, «1e999», mehr als 1'000'000'000'000) lehnt das Panel mit roter Meldung ab und zeigt wieder den bisherigen Wert; es ändert sich nichts.
| Typ | Felder |
|---|---|
| Linie | X1, Y1, X2, Y2, Länge, Winkel |
| Rechteck | X, Y, Breite, Höhe |

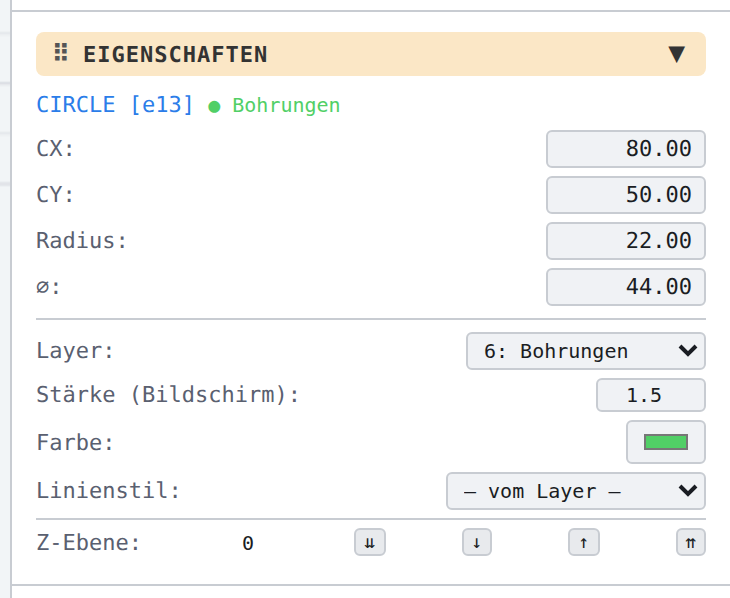

| Kreis | CX, CY, Radius, ⌀ |
| Bogen | CX, CY, Radius, Start°, Ende° |
| Polylinie, Spline | Anzahl Punkte und Länge L (nur Anzeige; geschlossen bei geschlossenem Spline) |
| Bild | Grösse in Bildpunkten, 🔒 bei gesperrtem Bild, Button Eigenschaften bearbeiten |
| Text | Textanfang, Höhe H, F/K für fett und kursiv, Button Text bearbeiten |
| Hinweispfeil | Text, Pfeilgrösse, Textgrösse, Textabstand (%), Gefüllt, Pfeilseite |

Blockreferenz

Für eine Blockinstanz zeigt das Panel unter dem Kopf (1) den Namen der Definition und die Zählung (2) n× im Plan — Einfügungen im Modell und auf allen Blättern —, ergänzt um · gesamt m×, wenn der Block auch in anderen Blöcken steckt. Darunter stehen die Stücklistendaten der Definition (3) samt eigenen Feldern, nur zur Anzeige; ändern lassen sie sich über den Button 🧩 Stücklisten-Daten… (4), der den Dialog Stücklisten-Daten öffnet. Der Hinweis Gilt für alle Einfügungen dieses Blocks erinnert daran, dass die Werte der Definition gehören. Es folgen Layer (5) und Z-Ebene. Einfügepunkt, Drehung und Massstab ändern Sie über das Gizmo-Fenster.

Ist eine eingefügte lebendige Stückliste angewählt, steht dort Stücklisten-Tabelle (wird nicht mitgezählt) und die Zeile ✓ Positions-Ballone folgen dieser Stückliste (1), wenn sie die massgebende ist, sonst Positions-Ballone folgen einer anderen Stückliste (Rechtsklick zum Wählen). Die Zeile zeigt nur an; gewählt wird per Rechtsklick auf die Tabelle (Stückliste).
Layer
Auswahlliste n: Name. Umstellen hängt das Element um und übernimmt Farbe und Bildschirmstärke des Ziel-Layers (Layer).
Stärke (Bildschirm)
Linienstärke in Bildpunkten (Sprechblase: Linienstärke am Bildschirm in Pixel; im Druck gilt die Druckstärke des Layers, sonst etwa 0.2 mm je Pixel). Eine Stärke über 1 bleibt beim Zoomen gleich breit: Das Element wird beim Hineinzoomen nicht dicker und beim Herauszoomen nicht dünner (Navigation).
Farbe
Farbwähler; die Farbe gilt nur für dieses Element.

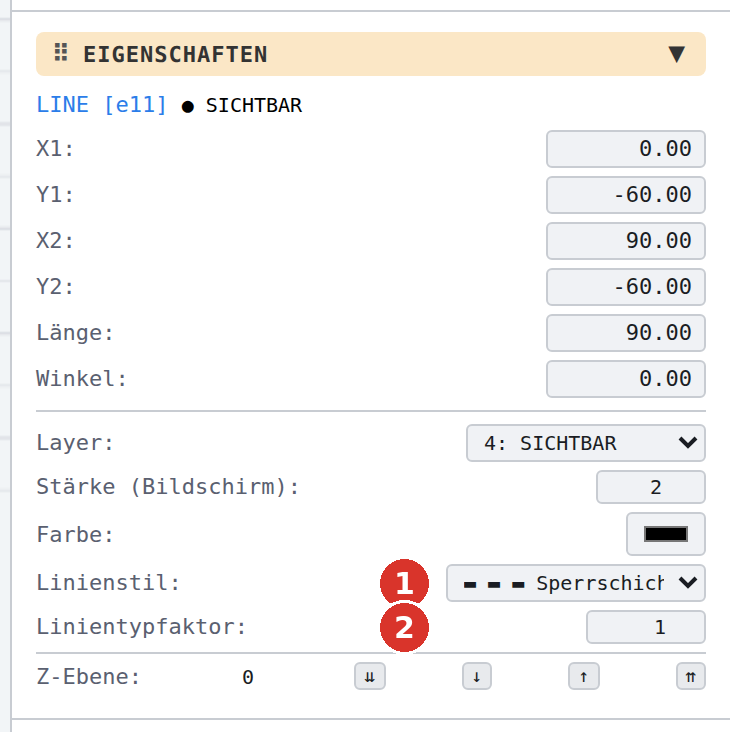

Linienstil
— vom Layer — (Vorgabe) oder einer der acht Typen: Durchgezogen, Gestrichelt, Gepunktet, Strichpunkt, Mittellinie, Sperrschicht, Belüftungsgitter, Statische Verklebung. Ein eigener Linienstil überschreibt den Layer-Linientyp nur für dieses Element. Beim Wechsel auf einen Sondertyp erhält das Element den Schnappschuss der aktuellen Musterwerte (Linientypen).
Linientypfaktor
Nur bei einem eigenen Sondertyp sichtbar: streckt oder staucht das Muster dieses Elements (0.05–100, Werk 1); multipliziert sich mit dem Faktor des Typs aus dem Dialog Linientypen.

Z-Ebene
Aktuelle Ebene und die vier Buttons ⇊ ↓ ↑ ⇈ (Stapel).

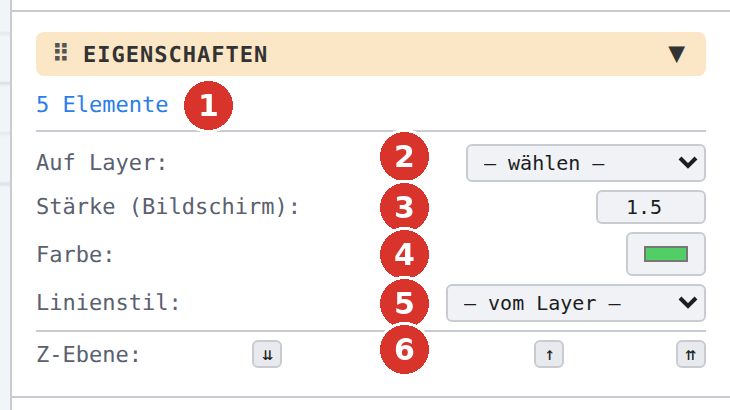

Mehrere Elemente

Der Kopf zählt (5 Elemente, dazu + 2 Mass, wenn Masse mitgewählt sind) und zeigt die Gruppenpfade. Auf Layer (— wählen —) hängt alle Elemente um und übernimmt Farbe und Stärke des Ziels (5 Elemente auf Layer "…" verschoben); Stärke und Farbe gelten für alle (bei gemischten Farben ist das Feld grau); Linienstil zeigt — gemischt —, wenn die Elemente sich unterscheiden, und setzt sonst alle auf den gewählten Stil (5 Elemente: Linienstil …); Z-Ebene wie oben.
