Trimmen, Brechen, Auftrennen

Zweck#

Drei Werkzeuge der Familie Trimmen kürzen oder teilen bestehende Elemente — ohne neue Geometrie zu zeichnen:

• Trimmen kürzt ein Element an seinem nächsten Schnittpunkt mit anderen Elementen. Das Stück, das Sie anklicken, bleibt; das Stück jenseits des Schnittpunkts fällt weg.
• Brechen entfernt das angeklickte Stück zwischen zwei Schnittpunkten (oder vom Schnittpunkt bis zum Ende). Der Rest bleibt als ein oder zwei Elemente stehen.
• Auftrennen teilt ein Element an einer frei gewählten Stelle in zwei Stücke — Schnittpunkte sind nicht nötig.

Alle drei wirken auf Linien, Kreise, Bögen, Splines, Ellipsen und Ellipsenbögen; Auftrennen zusätzlich auf Polylinien. Rechtecke sind als Ganzes nicht teilbar — zuerst explodieren.

Aufruf#

• Menüband: Gruppe Bearbeiten, geteilter Button Trimmen (1); das Dreieck öffnet Brechen (2) und Auftrennen (3).
• Klassische Leiste: Gruppe Bearbeiten, Familie mit Aufklapp-Dreieck (1).
• Tasten: T Trimmen, B Brechen.
• Befehlssuche : Trimmen, Brechen, Auftrennen.

Trimmen#

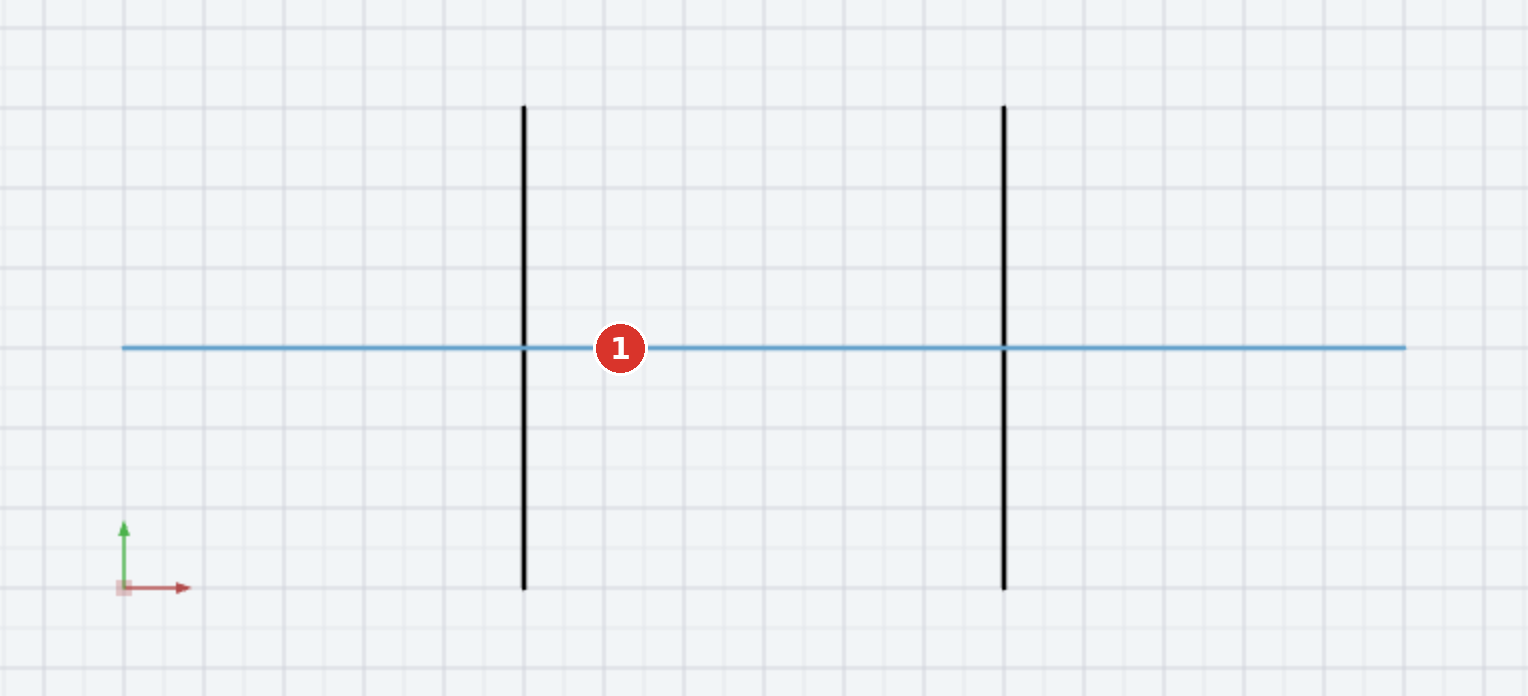

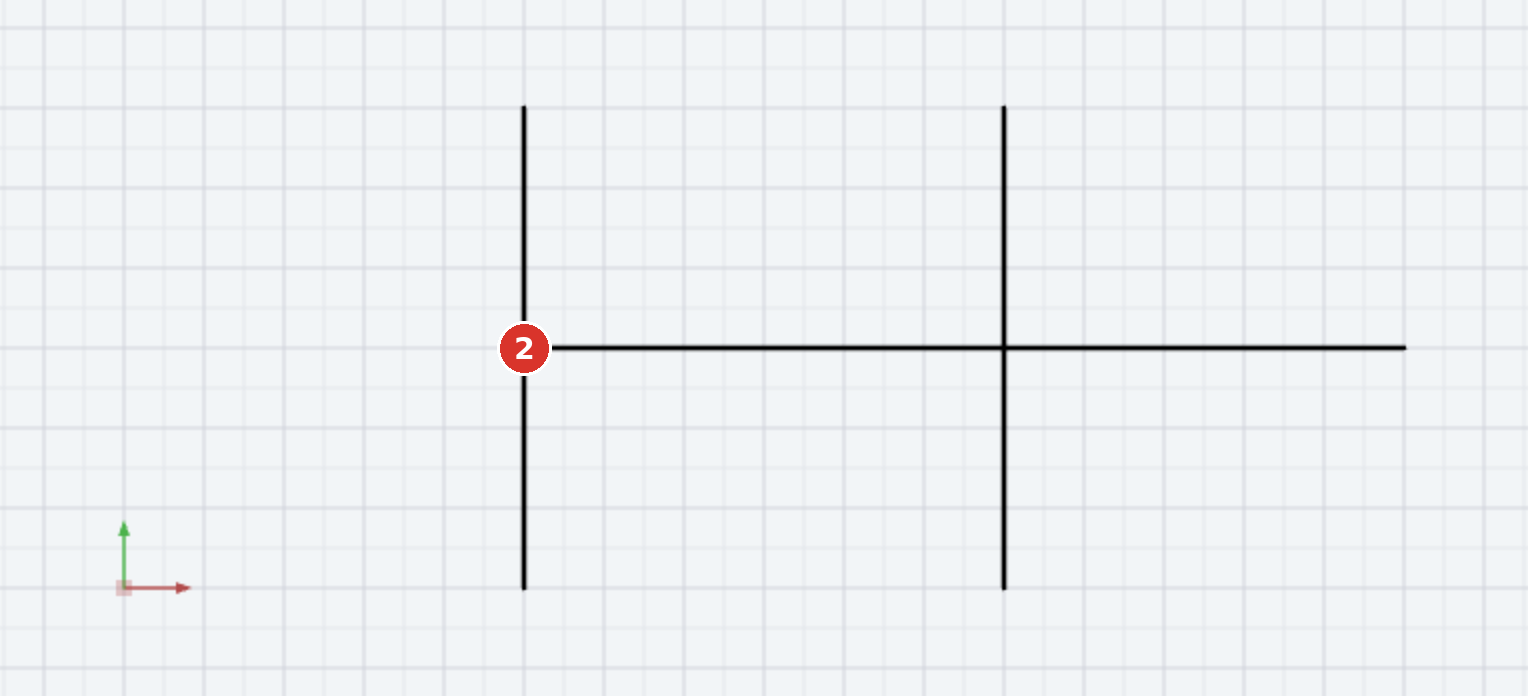

Trimmen Ein Klick genügt. Die Anleitungsleiste sagt Klick auf die Seite die BEHALTEN werden soll: Sie klicken das Element dort an, wo es stehen bleiben soll. Das Programm sucht den Schnittpunkt, der dem Klick am nächsten liegt, und kürzt das Element dort — die Seite mit dem Klick bleibt, die andere verschwindet.

Bei einem Kreis oder einer Ellipse braucht Trimmen mindestens zwei Schnittpunkte (Min. 2 Schnittpunkte nötig); es bleibt der Bogen zwischen den beiden Schnittpunkten, der den Klick enthält. Die Statuszeile meldet Linie getrimmt, Kreis getrimmt, Bogen getrimmt usw. Ohne Schnittpunkt geschieht nichts (Keine Schnittpunkte gefunden).

Brechen#

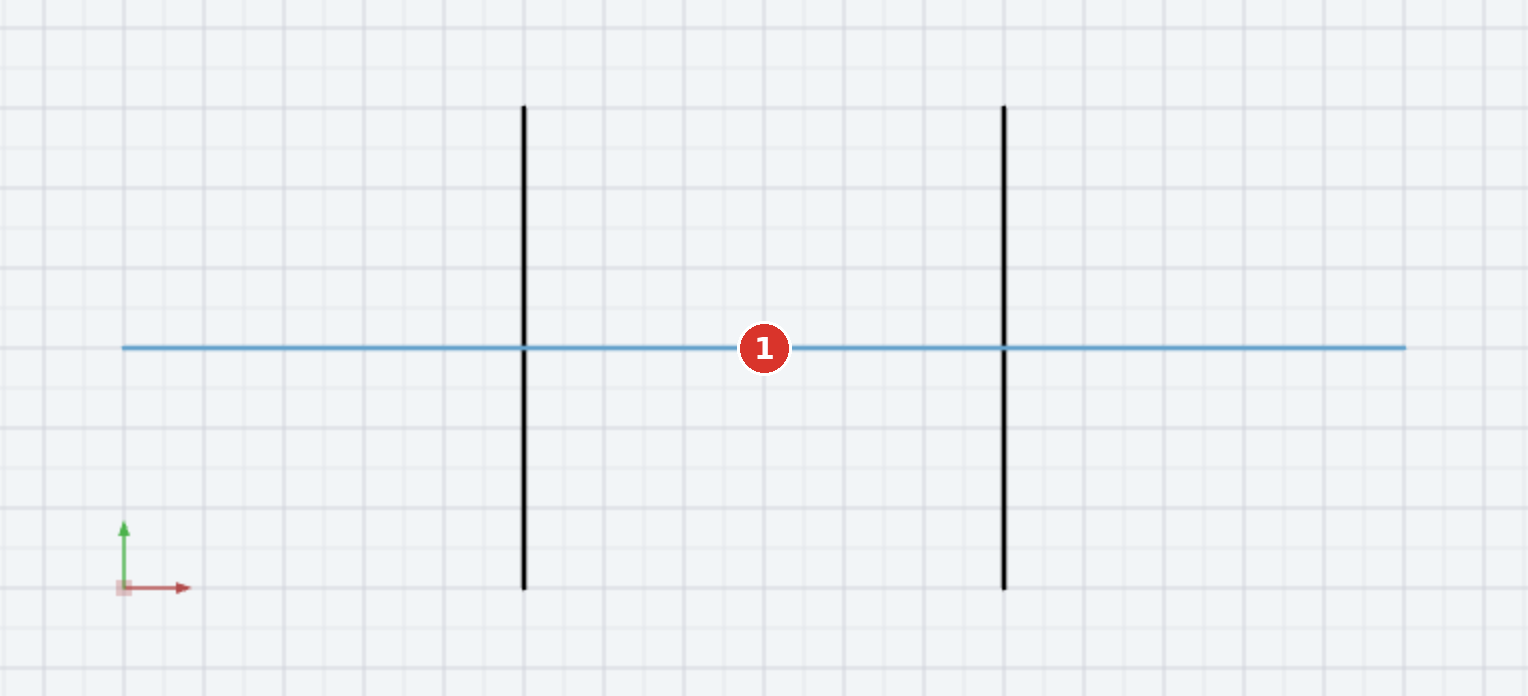

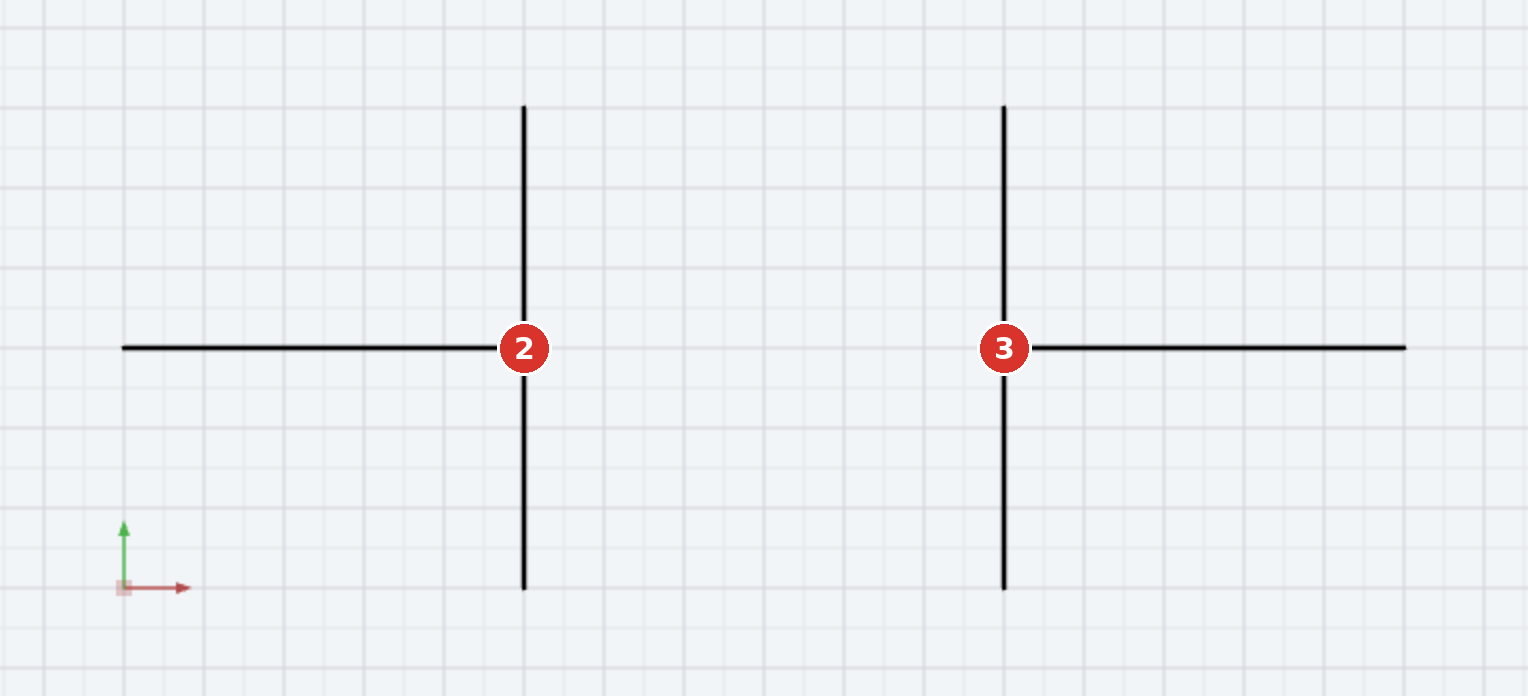

Brechen Brechen ist das Gegenstück: Klick auf Linienabschnitt der entfernt werden soll. Das Stück zwischen den beiden Schnittpunkten links und rechts vom Klick wird herausgenommen; liegt der Klick vor dem ersten oder hinter dem letzten Schnittpunkt, fällt das Endstück weg.

Eine Linie ohne Schnittpunkte wird beim Brechen als Ganzes entfernt — das spart den Umweg über Löschen. Bei Kreisen und Bögen entsteht der Rest als Bogen (Kreis gebrochen, Bogen getrimmt). Geschlossene Splines müssen zuerst aufgetrennt werden (Geschlossene Spline: bitte zuerst auftrennen (W)).

Auftrennen#

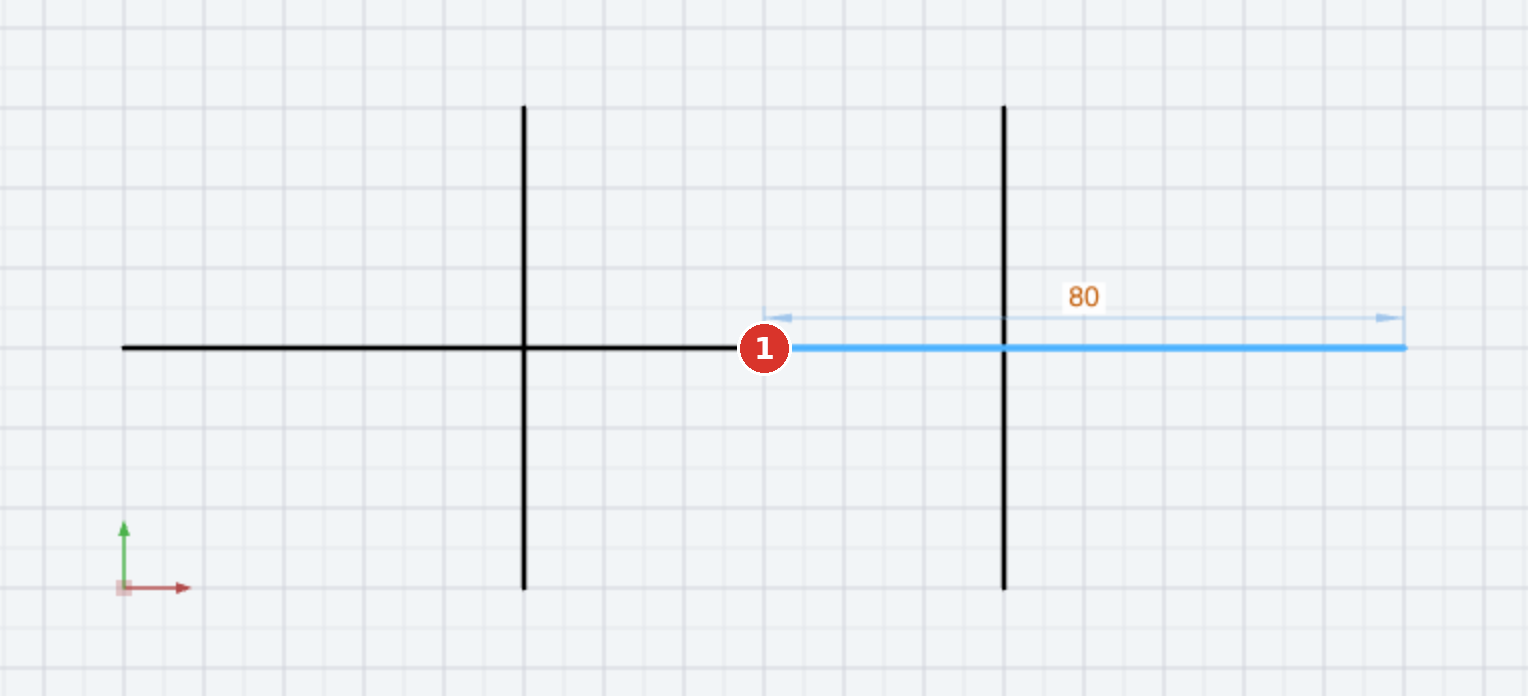

Auftrennen Auftrennen läuft in zwei Klicks:

1. Element anklicken — es wird gewählt und hervorgehoben; die Statuszeile meldet Linie gewählt — Trennstelle anklicken (ESC = Abbruch).
2. Trennstelle anklicken — das Element wird dort geteilt (Linie aufgetrennt an (x, y) → 2 Stücke). Bei einer Linie zählt der Lotfusspunkt des Klicks, bei Bogen und Spline die Klickstelle, bei einer Polylinie das angeklickte Segment (alle Ecken bleiben erhalten).

Ein Kreis braucht zwei Trennstellen: Der erste Klick wählt ihn und setzt die erste Stelle, der zweite Klick die zweite (Kreis: zweite Teilungsstelle anklicken (ESC = Abbruch)); es entstehen zwei Bögen. Ebenso bei der Ellipse. Eine geschlossene Spline wird an der Klickstelle zu einer offenen Spline (Geschlossene Spline geöffnet an (x, y)).

Nicht getrennt wird an einem Endpunkt, Bogenende oder an einer Polylinien-Ecke (Teilungsstelle liegt auf einem Endpunkt — nicht getrennt); Rechtecke lehnt das Werkzeug ab (Rechtecke können nicht aufgetrennt werden — zuerst in Linien zerlegen).

Optionen und Zusammenhänge#

• Alle drei Werkzeuge bleiben nach dem Vorgang aktiv; Esc beendet sie.
• Masse, die am gekürzten Element hängen, folgen dessen neuen Endpunkten; Schraffuren werden neu berandet.
• Eine Verschmelzung an einem Endpunkt, der durch Trimmen wegfällt, wird aufgelöst.
• Elemente auf ausgeblendeten oder gesperrten Layern werden nicht getroffen.

Verwandte Befehle#

• Ein / zwei Elemente trimmen oder verlängern — bis zum Schnittpunkt kürzen oder verlängern
• Explodieren — Rechteck, Polylinie, Spline in Linien zerlegen
• Löschen
