Zwei Kreise mit Tangenten verbinden

Ziel#

Zwei Kreise verschiedener Grösse — etwa zwei Riemenscheiben — sollen oben und unten durch je eine äussere Tangente verbunden werden.

Schritte#

1. Die beiden Kreise mit dem Werkzeug Kreis zeichnen.

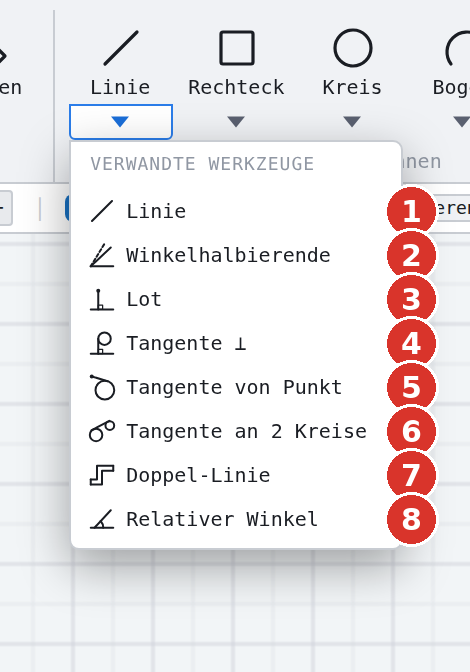

2. In der Gruppe Zeichnen das Dreieck am Button Linie öffnen und Tangente an 2 Kreise (6) wählen.

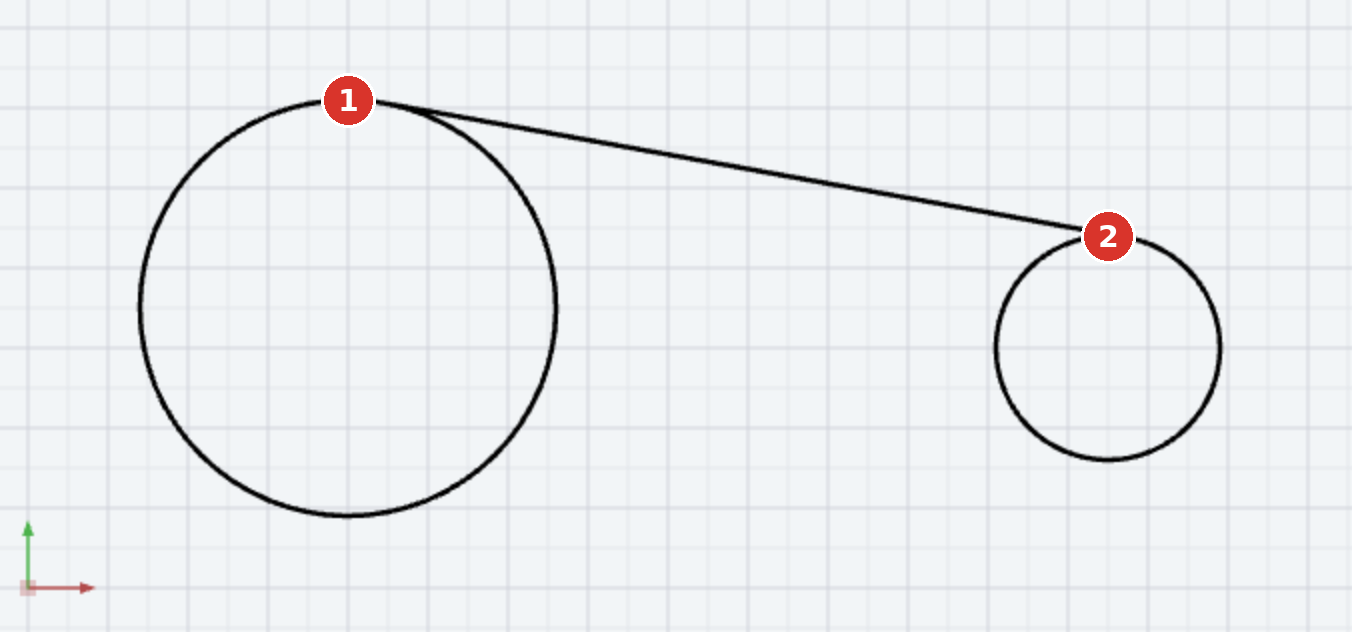

3. Den ersten Kreis oben anklicken (1), dann den zweiten Kreis oben anklicken (2) — beide Klicks auf derselben Seite ergeben die äussere Tangente.
4. Das Werkzeug bleibt aktiv: den ersten Kreis unten anklicken, dann den zweiten Kreis unten — die zweite Tangente.
5. Esc beendet das Werkzeug.

Ergebnis#

Zwei Linien berühren beide Kreise (Tangente an beide gezeichnet). Klicken Sie beim zweiten Kreis auf der anderen Seite, entsteht stattdessen eine gekreuzte Tangente — der Weg für einen gekreuzten Riemen. Die überstehenden Kreisteile lassen sich anschliessend mit Trimmen entfernen.
