Dialog Blockverwaltung

Das Fenster öffnet sich mit dem Befehl Blockverwaltung, per Doppelklick auf eine Blockinstanz oder aus dem Rechtsklick-Menü. Es liegt ohne Grauschleier frei über der Zeichnung, die bedienbar bleibt; am Titel lässt es sich verschieben, die Lage wird gespeichert. Zusammenhänge: Blöcke.

Ein offenes Fenster folgt der Zeichnung: nach Öffnen…, Neue Zeichnung, Rückgängig, Löschen oder 🧩 Block aus Auswahl erstellen baut es sich neu auf; nach dem Öffnen einer anderen Zeichnung ist kein Block mehr angewählt.

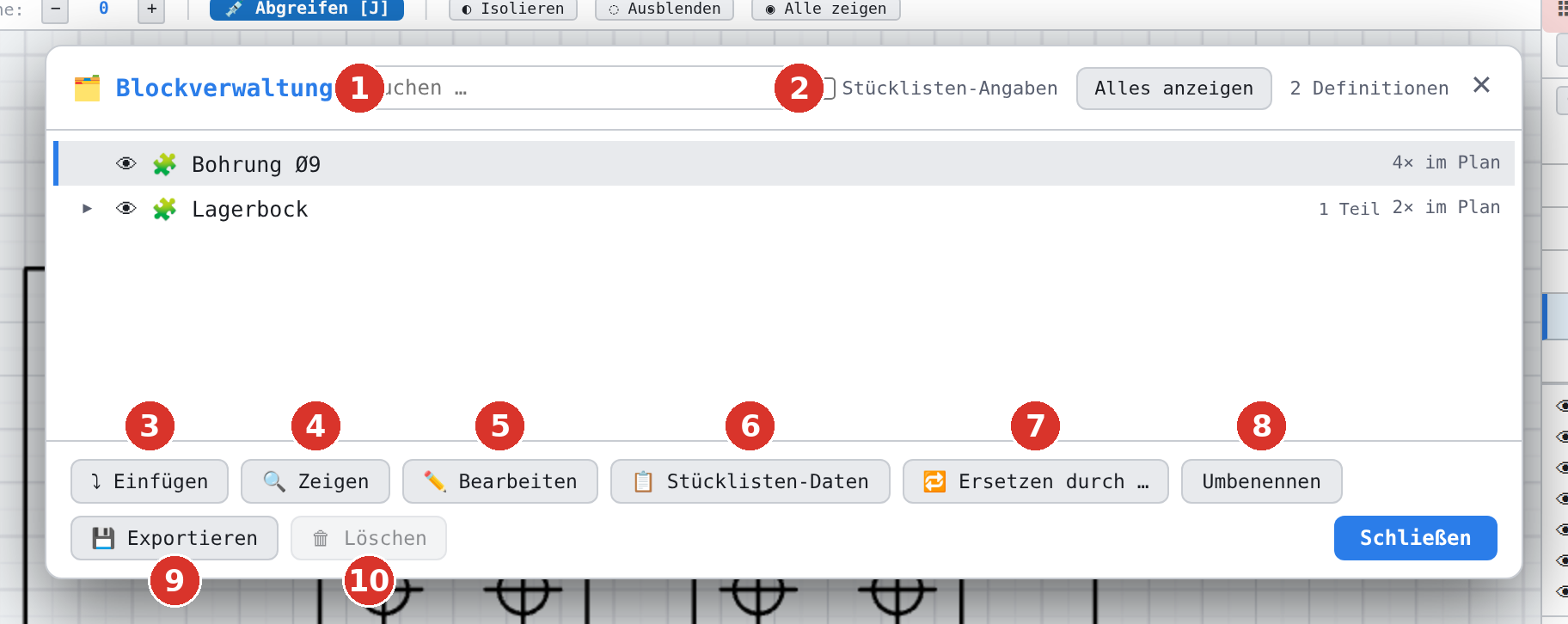

«Blockverwaltung»: (1) Suchfeld, (2) «Stücklisten-Angaben», (3) Einfügen, (4) Zeigen, (5) Bearbeiten, (6) Stücklisten-Daten, (7) Ersetzen durch, (8) Umbenennen, (9) Exportieren, (10) Löschen
Blockverwaltung: (1) Suchfeld, (2) Stücklisten-Angaben, (3) Einfügen, (4) Zeigen, (5) Bearbeiten, (6) Stücklisten-Daten, (7) Ersetzen durch, (8) Umbenennen, (9) Exportieren, (10) Löschen

Kopfzeile

Suchen …

Filtert den Baum nach dem Namen; Teilbäume mit Treffern werden aufgeklappt. Suchbegriff und Haken bleiben beim Schliessen erhalten und werden beim nächsten Öffnen wieder angewendet. Ohne Treffer: Keine Blöcke mit dem Suchbegriff „…“ in dieser Zeichnung gefunden mit dem Hinweis auf Alles anzeigen.

Stücklisten-Angaben

Mit dem Haken sucht das Feld auch in Artikelnummer, Material, Norm, Lieferant, Gewicht, Preis, Einheit und Bemerkung der Stücklisten-Daten.

Alles anzeigen · n Definitionen

Alles anzeigen leert das Suchfeld. Rechts steht die Anzahl aller Definitionen der Zeichnung, ganz rechts ✕ zum Schliessen.

Baum

Jede Zeile ist eine Definition: Klappdreieck (bei enthaltenen Unterblöcken), Auge (blendet alle Instanzen dieser Definition aus und ein — 🚫 bei ausgeblendet), Name mit Vielfachheit ×n innerhalb der Baugruppe, Kennzeichen und rechts n× im Plan — die Zahl der Einfügungen im Modell und auf allen Blättern zusammen. Ein Klick wählt den Block an (blauer Balken links) und hebt seine Instanzen in der Zeichnung hervor; Instanzen, die in der Zeichnung gewählt sind, färben ihre Zeile hellblau.

KennzeichenBedeutung
1 TeilBaugruppe zählt in der Stückliste als ein Teil (Werk)
aufgelöstBaugruppe wird in ihre Unterblöcke aufgelöst
Stücklistevon der Stückliste ausgeschlossen — eine eingefügte Stücklisten-Tabelle, lebendig oder als feste Tabelle aus einer älteren Zeichnung
↻Kreis in der Verschachtelung

Unbenutzte Blöcke · Aufräumen

Definitionen ohne Instanz und ohne Vorkommen in anderen Blöcken stehen in einem eigenen Abschnitt. Aufräumen löscht sie nach Rückfrage (Unbenutzte Blöcke löschen?) alle auf einmal; Statuszeile n unbenutzte Blöcke gelöscht. Das ganze Aufräumen ist ein einziger Rückgängig-Schritt. Gezählt wird über das Modell und alle Blätter: ein Block, der nur auf einem Blatt eingefügt ist, gilt als benutzt.

Aktionen

Alle Aktionen wirken auf den angewählten Block; ohne Anwahl meldet das Fenster Bitte zuerst in der Liste einen Block anwählen.

⤵ Einfügen

Hängt eine neue Instanz an die Maus (Instanzen einfügen). Das Fenster bleibt offen — so setzen Sie mehrere Blöcke nacheinander.

🔍 Zeigen

Wählt alle Instanzen des Blocks in der Zeichnung, zoomt zu ihnen und lässt sie kurz aufleuchten (n Instanzen markiert). Hat der Block keine Instanz im Plan: Keine Instanzen im Plan (Block ist nur in anderen Blöcken enthalten). Liegen die Einfügungen nur in einem anderen Bereich, meldet es n× in einem anderen Bereich — dort (Reiter «Modell» oder Blatt) erneut wählen.

✏️ Bearbeiten

Schliesst das Fenster und öffnet den Block-Editor. Eine lebendige Stückliste lässt sich so nicht bearbeiten; die Statuszeile meldet rot Lebendige Stückliste — sie entsteht aus der Zeichnung und lässt sich nicht im Block-Editor bearbeiten; Zellen über «Stückliste bearbeiten…» (Doppelklick), für eine feste Fassung «Explodieren» — siehe Stückliste.

📋 Stücklisten-Daten

Öffnet den Dialog Stücklisten-Daten; das Fenster bleibt offen. Für eine lebendige Stückliste meldet es rot Lebendige Stückliste — sie entsteht aus der Zeichnung und hat keine eigenen Stücklisten-Daten.

🔁 Ersetzen durch …

Ersetzt alle Instanzen des Blocks durch einen anderen (Ersetzen in der Blockverwaltung); kommt der Block in anderen Blöcken vor, folgt die Rückfrage, ob auch dort. Ersetzt werden die Einfügungen im gerade offenen Bereich (Modell oder Blatt). Im Block-Editor lehnt das Programm ein Ziel ab, das den bearbeiteten Block enthält (zum Beispiel … enthält «…» — ein Block kann sich nicht selbst enthalten).

Umbenennen

Fragt Neuer Name ab. Ein bereits vergebener Name wird abgewiesen (Name bereits vergeben). Der Blockname ist auch im Dialog Stücklisten-Daten änderbar.

💾 Exportieren

Schreibt Name.ldblk mit allen Unterblöcken in den Download-Ordner (Blockdateien).

🗑 Löschen

Löscht die Definition nach Rückfrage (Block-Definition «… endgültig löschen?»). Verweigert, solange der Block verwendet wird — der Grund steht rot im Fenster: Der Block liegt noch n× in der Zeichnung. Zuerst alle Instanzen löschen oder auflösen. oder Der Block steckt in «…. Zuerst dort entfernen.» Der Button ist dann ausgegraut und nennt den Grund als Sprechblase.

Gezählt werden die Einfügungen im Modell und auf allen Blättern. Auf einem Blatt nimmt Rückgängig das Löschen nicht dort zurück, sondern im Modell; die Statuszeile ergänzt darum Zurückholen: Reiter «Modell», dann Ctrl+Z (gilt auch für Aufräumen).

Bei offenem Block-Editor sind Löschen und Aufräumen gesperrt: Im Block-Editor lassen sich keine Block-Definitionen löschen — zuerst «Speichern» oder «Abbrechen».

Dialog Ersetzen durch …

«‹Name› ersetzen durch …»: Suchfeld, Baum der Definitionen, «Abbrechen»
«‹Name›» ersetzen durch …: Suchfeld, Baum der Definitionen, Abbrechen

Derselbe Baum mit Suchfeld, ohne Aktionen: Ein Klick auf eine Zeile ersetzt sofort. Der Ausgangsblock ist ausgegraut und nicht wählbar. Gibt es keine andere Definition, öffnet sich der Dialog nicht (Kein anderer Block als Ziel vorhanden). Esc oder Abbrechen schliessen ohne Änderung.
